Замена конденсатора Philips SBA1060

Снимите заднюю крышку, сдвинув её в сторону.

Извлеките 3 батарейки AAA.

Отверткой с крестообразным шлицем PH0 выкрутите девять внешних винтов на задней панели.

Для повреждённых винтов может потребоваться более крупная насадка и более сильное усилие.

Снимите треугольную торцевую деталь, потянув её прямо наружу.

Сдвиньте цветную решётку в направлении снятой торцевой детали и снимите её.

С помощью пластикового инструмента для вскрытия отожмите панель батарейной отсеки сзади.

Будьте осторожны, чтобы не порвать провода.

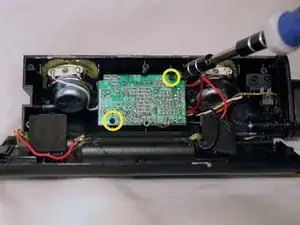

Выкрутите два винта на противоположных концах печатной платы отвёрткой PH0.

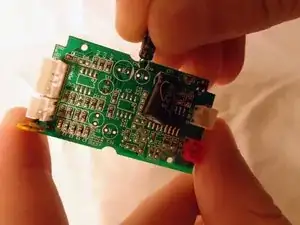

Медленно вытяните печатную плату из корпуса устройства.

ПРИМЕЧАНИЕ: Будьте внимательны, чтобы не повредить провода, выступающие с задней стороны печатной платы.

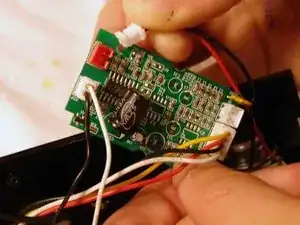

Переверните устройство и отсоедините штекер батареи от печатной платы, вытащив разъём для полного снятия задней панели.

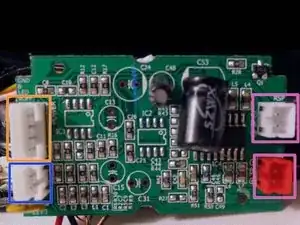

Отсоедините штекеры динамиков от печатной платы, вытащив разъёмы. Они расположены по обе стороны печатной платы.

ПРИМЕЧАНИЕ: При сборке обратите внимание: динамик с красным проводом подключается к красному разъёму, а динамик с белым проводом — к соседнему белому разъёму.

Отсоедините разъём подсветки от печатной платы.

ПРИМЕЧАНИЕ: Этот разъём вдвое шире, чем разъёмы динамиков и батареи.

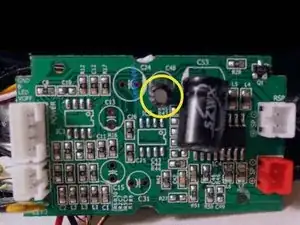

Найдите конденсатор и аккуратно вынимайте его из печатной платы, сдвигая наружу.

ПРИМЕЧАНИЕ: Конденсатор представляет собой цилиндрический элемент, выступающий вертикально рядом с центром платы.

Вставьте выводы нового конденсатора в два отверстия печатной платы, из которых был удалён оригинальный конденсатор.

Соберите динамик обратно.
