Замена динамиков JBL Flip
В этом руководстве пользователь изучит и выполнит шаги для замены внутренних динамиков JBL Flip. Для распайки некоторых проводных соединений будет использоваться паяльник. Для безопасного использования паяльника ознакомьтесь с этим руководством по распайке Как паять и распаивать соединения.
Шаг 1

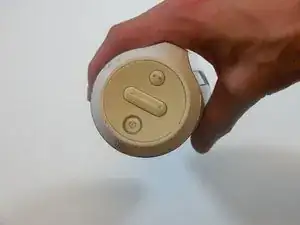

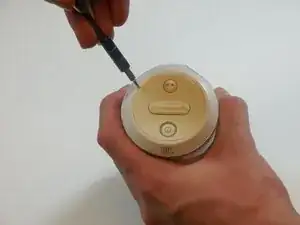

С конца с кнопками снимите заглушку, используя плоскую отвертку, чтобы попасть между резиновым уплотнителем и пластиком.

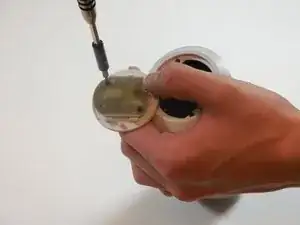

После снятия заглушки открутите два винта 3,3 мм с помощью отвертки типа ph 1.
Шаг 2

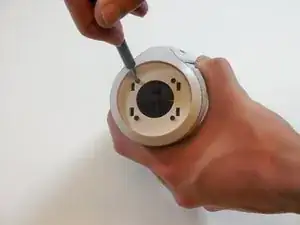

Открутите четыре винта 3,3 мм с каждого конца JBL с помощью отвертки типа ph 1 (всего 8 винтов).
Шаг 3

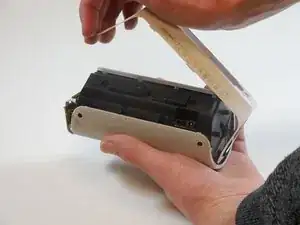

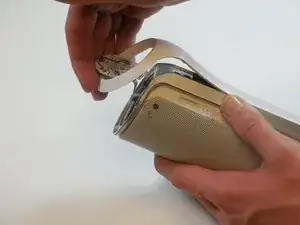

Снимите внешнюю белую оболочку, осторожно приподняв одну сторону.

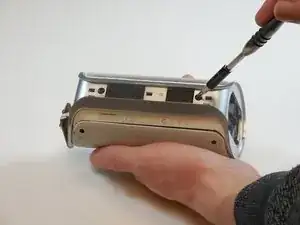

Снимите два винта 5 мм, удерживающих серебряную заднюю панель, с помощью отвертки типа ph 2.

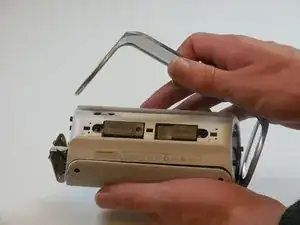

Осторожно приподнимите и снимите серебряный корпус.
Шаг 4

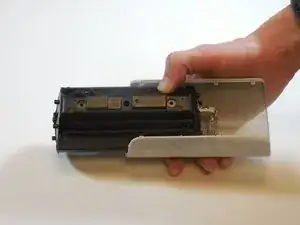

Снимите последнюю белую заднюю панель, чтобы открыть заднюю часть динамика.
Шаг 5

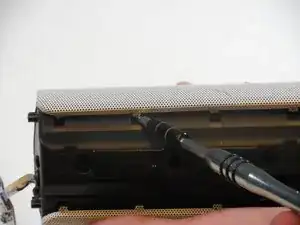

Выньте четыре защелки с каждой стороны крышки динамика (всего 8 защелок).
Выньте две защелки на каждом конце, чтобы снять крышку (всего 4 защелки).
Выньте динамик из металлической крышки.
Шаг 6

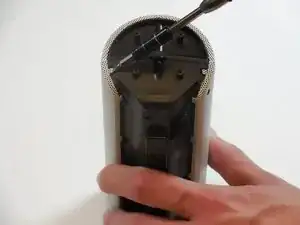

Открутите винт 5 мм в центре задней части устройства с помощью отвертки типа ph 2.
Открутите два винта 5 мм по обеим сторонам с помощью отвертки типа ph 2.

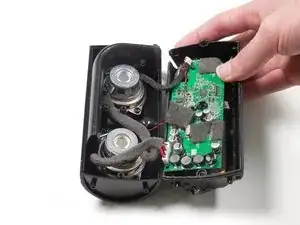

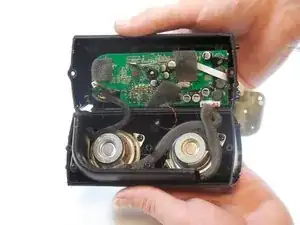

Откройте динамик.
Шаг 7

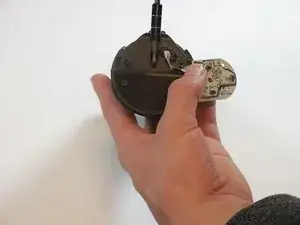

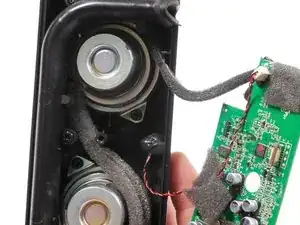

Снимите винты, удерживающие пластиковую L-образную трубу на месте.
Шаг 8

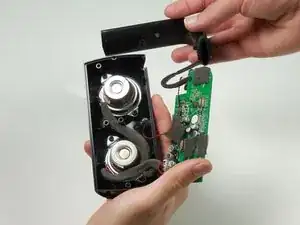

Снимите L-образную трубу.

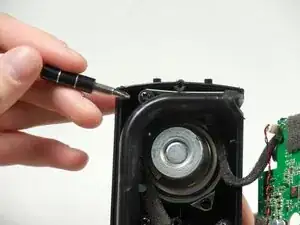

Снимите два винта с каждого динамика.

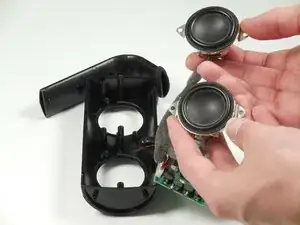

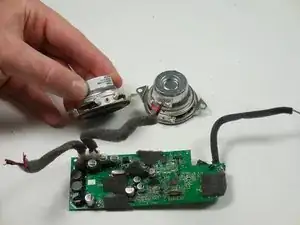

Снимите динамики.
Шаг 9

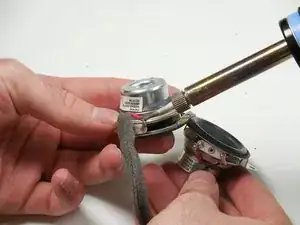

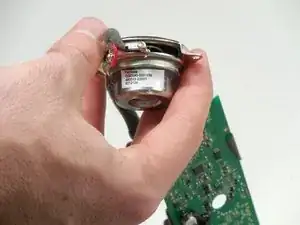

Возьмите паяльник и распаяйте два соединения, по одному для каждого кабеля.
Паяльник будет очень горячим.
Когда припой расплавится, удалите каждый провод от динамика.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
