Замена Bluetooth-антенны JBL Flip 2

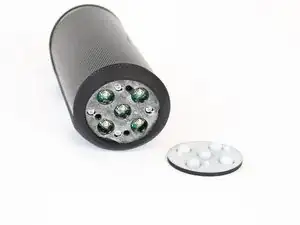

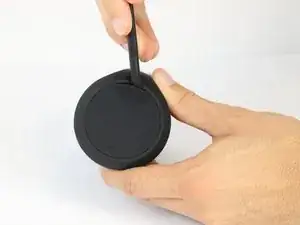

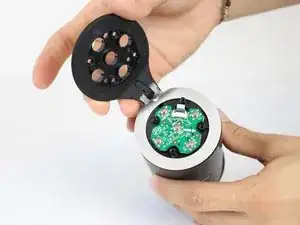

Начните с удаления резиновых заглушек по обеим сторонам JBL Flip 2, поддев черной лопаткой в складки.

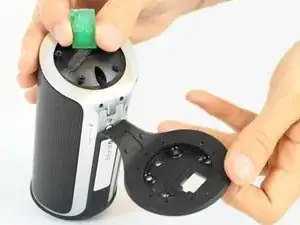

Будьте очень осторожны при снятии резиновой заглушки NFC. На внутренней стороне заглушки приклеен чип. Поэтому аккуратно отделяйте резиновую заглушку, медленно отрывая и извлекая приклеенный внутри чип.

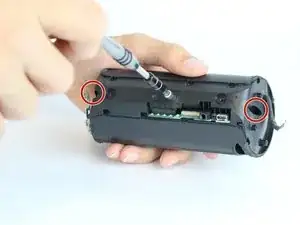

Снимите восемь винтов Phillips #1 длиной 7,0 мм с обеих сторон JBL Flip 2.

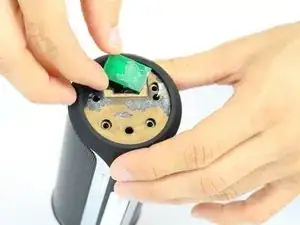

Чип NFC приклеен к боковой панели устройства. Используйте черную лопатку, чтобы отделить микрофон от поверхности.

Будьте аккуратны, чтобы не перерезать провод, соединяющий чип NFC с внутренней частью устройства.

Аккуратно вдвиньте чип NFC внутрь устройства через щель, из которой выходит провод.

Отклейте черный резиновый кусок от одного конца до другого.

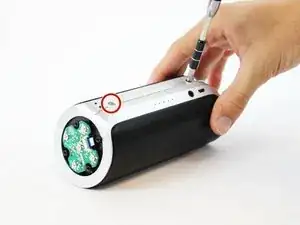

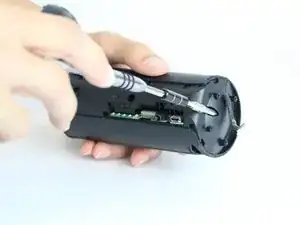

Снимите два винта Phillips #1 длиной 7,0 мм.

Осторожно отстегните серебристую пластиковую крышку, потянув за оба конца.

Тяните оба конца одновременно с одинаковой силой, чтобы избежать поломки крышки.

Отделите серебристую пластиковую деталь, потянув её за середину.

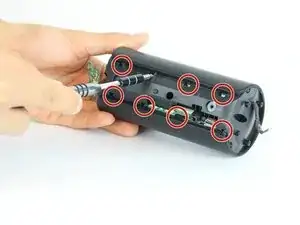

Используя отвертку с плоским шлицем или лопатку, выпрессуйте 8 металлических защёлок на задней стороне динамика.

Повторите тот же процесс для оставшихся 4 металлических защёлок (по две с каждого конца).

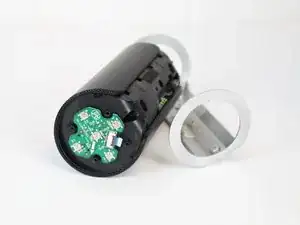

Разведите металлический корпус и аккуратно сдвиньте его с динамика.

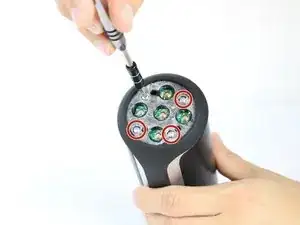

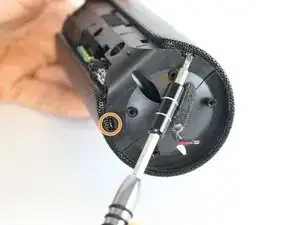

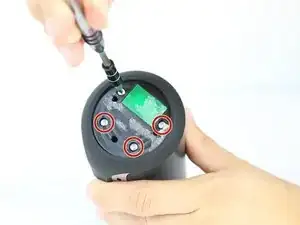

Используя адаптер для драйвера, сначала вставьте гнездо #4 в держатель, затем биту Phillips #1, чтобы добраться до трёх винтов длиной 13,0 мм.

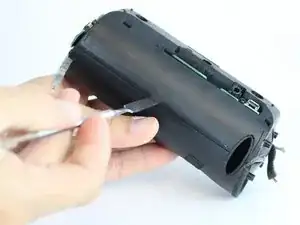

Используя классическую лопатку, подденьте чёрные клейкие полоски, расположенные с обеих сторон устройства.

После отрыва части ленты аккуратно снимите ленту с устройства, стараясь не повредить её.

На стороне устройства с кнопками управления есть ещё один кусок ленты. Подденьте ленту классической лопаткой, затем полностью снимите её.

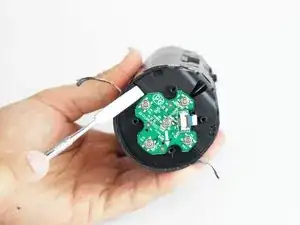

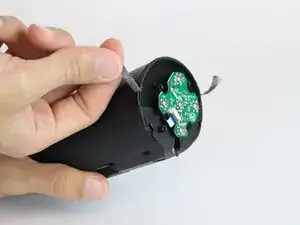

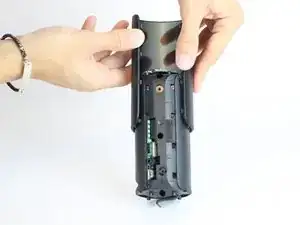

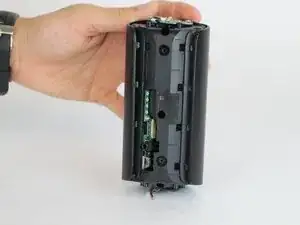

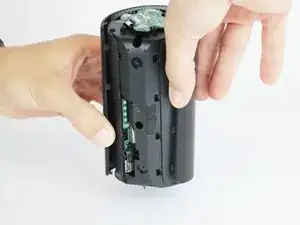

Вставьте лопатку между двумя половинками там, где была лента, чтобы разъединить корпус устройства.

При работе с электроникой важно использовать антистатический инструмент, чтобы избежать случайного повреждения. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для открытия.

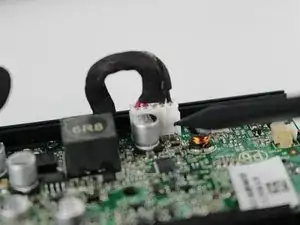

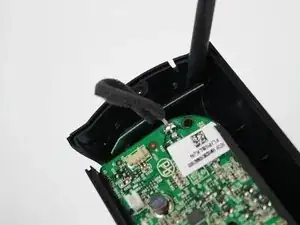

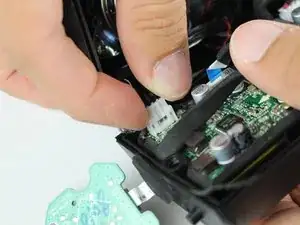

Используйте чёрную лопатку, чтобы отсоединить провод динамика от его разъёма.

Используйте чёрную лопатку, чтобы отсоединить вспомогательный кабель от его разъёма.

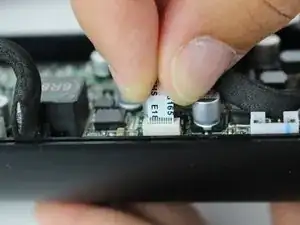

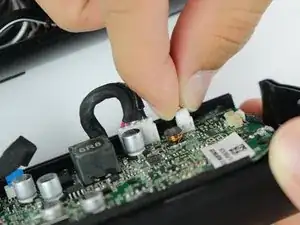

Аккуратно снимите кабель, соединяющий плату управления с материнской платой.

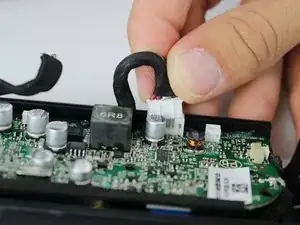

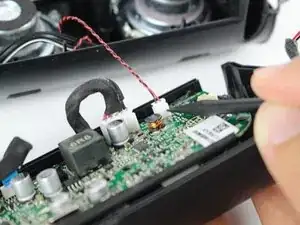

Используя чёрную лопатку, аккуратно отсоедините провод, соединяющий аккумулятор с материнской платой.

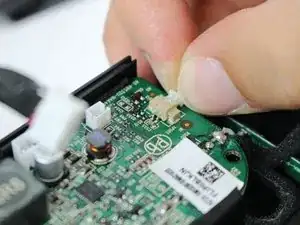

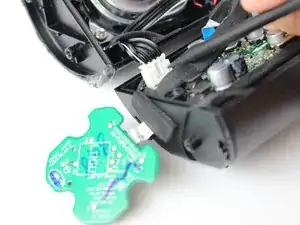

Аккуратно отсоедините кабель, соединяющий чип NFC с материнской платой.

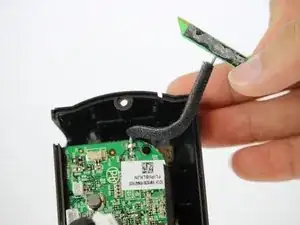

Отделите антенну от пластиковой стенки динамика, поддев её лопаткой.

Не дергайте антенну резко — она приклеена к пластиковой стенке.

Извлеките провод из посадочного места на стенке пластиковой корпуса динамика.

Отделите всю материнскую плату от JBL Flip 2.

Посмотрите официальное руководство iFixit по пайке для помощи в этих специальных операциях.

С помощью паяльника припаять новый провод.

Паяльник будет очень горячим.
