Замена разъёма Aux на JBL Flip 2

Начните с удаления резиновых заглушек с обеих сторон колонки JBL Flip 2, используя чёрную лопатку, чтобы просунуть её в зазоры.

Очень внимательно снимайте резиновую заглушку с NFC. На внутренней стороне заглушки приклеен чип. Аккуратно снимите заглушку и отделите чип, не отрывая его от поверхности.

Открутите восемь винтов Phillips #1 длиной 7,0 мм с обеих сторон колонки JBL Flip 2.

Чип NFC приклеен к боковой поверхности устройства. Используйте чёрную лопатку, чтобы отделить микрофон от поверхности.

Будьте осторожны, чтобы не оборвать провод, соединяющий чип NFC с внутренней частью устройства.

Аккуратно протолкните чип NFC внутрь устройства через отверстие, откуда выходит провод.

Отклейте чёрную резиновую накладку от одного конца до другого.

Открутите два винта Phillips #1 длиной 7,0 мм.

Осторожно снимите серебристую пластиковую крышку, потянув за оба её конца.

Тяните за оба конца одновременно с одинаковым усилием, чтобы не сломать крышку.

Отделите серебристую пластиковую деталь, потянув её по центру.

С помощью отвёртки с плоским жалом или лопатки подденьте 8 металлических фиксаторов на задней стороне колонки.

Повторите ту же процедуру с оставшимися 4 металлическими фиксаторами (по два с каждого конца).

Раздвиньте металлический корпус и аккуратно снимите его с колонки.

Используя переходник для бит, вставьте сначала насадку #4 в держатель, затем вставьте бит Phillips #1, чтобы добраться до трёх винтов длиной 13,0 мм.

Используя классическую лопатку, подденьте чёрные ленты, расположенные с обеих сторон устройства.

После того как лента немного приподнялась, аккуратно отклейте её от корпуса, не повреждая.

На стороне устройства с кнопками управления также находится лента. Подденьте её лопаткой, затем снимите остальную часть ленты.

Вставьте лопатку в зазор между двумя половинками корпуса, где ранее была лента, и подденьте колонку, чтобы открыть её.

При работе с электроникой важно использовать инструмент, защищённый от статического электричества, чтобы случайно не повредить устройство. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковую распорку.

Используйте чёрную лопатку, чтобы отключить кабель динамика от его разъёма.

Используйте чёрную лопатку, чтобы отключить aux-кабель от его разъёма.

Осторожно отключите кабель, соединяющий плату управления с материнской платой.

Чёрной лопаткой аккуратно отключите кабель, соединяющий батарею с материнской платой.

Осторожно отключите кабель, соединяющий чип NFC с материнской платой.

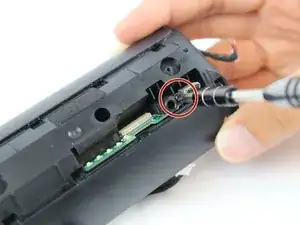

Открутите один винт Phillips #1 длиной 7,0 мм, который крепит плату ввода-вывода к корпусу.

Отключите кабель, соединяющий плату ввода-вывода с материнской платой.

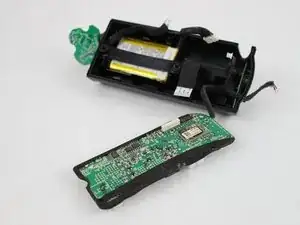

Отложите материнскую плату в сторону.

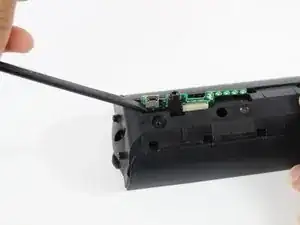

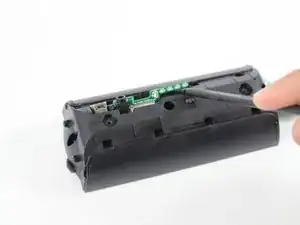

Чёрной лопаткой аккуратно подденьте плату ввода-вывода.

Будьте осторожны, не повредите плату ввода-вывода лопаткой.

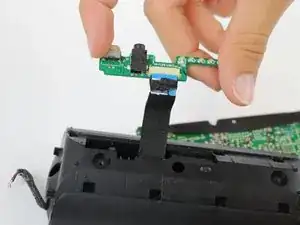

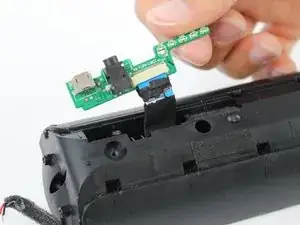

Аккуратно вытяните плату ввода-вывода из колонки.

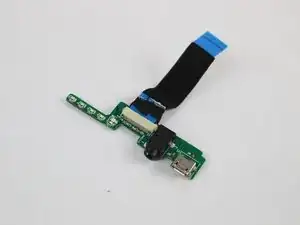

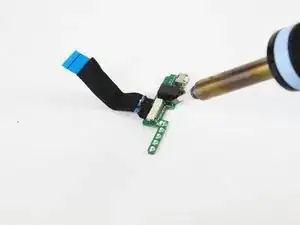

Отпаяйте вспомогательный разъём, чтобы снять его с платы ввода-вывода.

Ознакомьтесь с официальным руководством по пайке от IFixit, чтобы получить помощь в выполнении подобных задач.

Паяльник будет очень горячим.
