Замена разъёма антенны Bluetooth U.FL в JBL Flip

На конце с кнопками снимите торцевую крышку, поддев плоской отвёрткой между резиновым уплотнением и пластиком.

После снятия крышки отвинтите два винта 3,3 мм крестовой отвёрткой размера 1.

Отвинтите по четыре винта 3,3 мм на каждом конце JBL крестовой отвёрткой размера 1 (всего 8 винтов).

Снимите внешнюю белую крышку, аккуратно приподняв одну сторону.

Снимите два винта 5 мм, удерживающие серебристую заднюю панель, крестовой отвёрткой размера 2.

Аккуратно приподнимите и снимите серебристый корпус.

Снимите последнюю белую заднюю панель, чтобы обнажить заднюю часть корпуса динамика.

Отщёлкните четыре защёлки с каждой стороны крышки динамика (всего 8 защёлок).

Отщёлкните по две защёлки на каждом конце, чтобы снять крышку (всего 4 защёлки).

Выдвиньте динамик из металлического кожуха динамика.

Снимите винт 5 мм посередине задней части устройства крестовой отвёрткой размера 2.

Отвинтите по два винта 5 мм с каждой стороны крестовой отвёрткой размера 2.

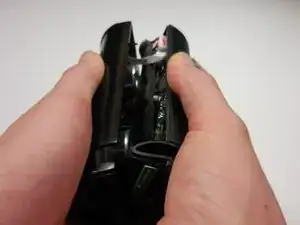

Откройте динамик.

Воспользуйтесь предварительным руководством по снятию корпуса динамика.

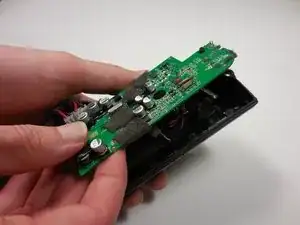

Отключите все кабели, подключённые к материнской плате, чтобы она выглядела как на фото шага.

Убедитесь, что питание аккумулятора отключено перед снятием кабелей.

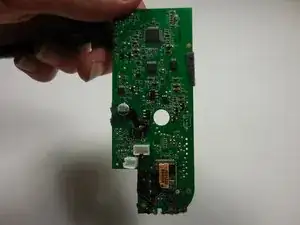

Найдите нижнюю сторону материнской платы, где расположен квадратный разъём антенны U.FL.

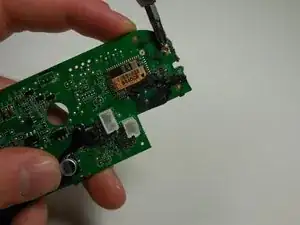

Используйте паяльник, чтобы выпаять разъём антенны U.FL. Возможно, потребуется использовать оплётку для выпайки, чтобы удалить излишки припоя.

Паяльник будет очень горячим.

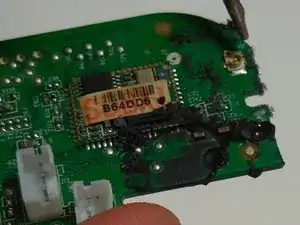

Очистите контакты печатной платы от излишков припоя с помощью оплётки перед продолжением.

Разместите новый разъём U.FL на контактах, где был выпаян предыдущий. Убедитесь, что ориентация разъёма совпадает с прежней.

Запаяйте новый разъём U.FL на плату. Избегайте чрезмерного нагрева и/или длительного воздействия паяльника на этом шаге.
