Замена динамиков JBL Flip 2

Начните с удаления резиновых заглушек с обеих сторон JBL Flip 2, используя чёрную лопатку, чтобы поддеть их в складках.

Будьте очень осторожны при снятии резиновой заглушки NFC. На внутренней стороне заглушки приклеен чип. Снимайте резиновую заглушку медленно, одновременно удаляя приклеенный чип.

Удалите восемь винтов Phillips #1 длиной 7,0 мм по обеим сторонам JBL Flip 2.

Чип NFC приклеен к боковой части устройства. Используйте чёрную лопатку, чтобы отделить микрофон от поверхности.

Будьте осторожны, чтобы не перерезать провод, соединяющий чип NFC с внутренней частью устройства.

Осторожно сдвиньте чип NFC внутрь устройства через слот, откуда выходит провод.

Снимите чёрный резиновый элемент, отрывая его с одного конца до другого.

Удалите два винта Phillips #1 длиной 7,0 мм.

Осторожно снимите серебряную пластиковую накладку, потянув за оба конца.

Тяните оба конца одновременно с одинаковой силой, чтобы предотвратить повреждение накладки.

Отделите серебряную пластиковую деталь, сдвинув её с середины.

Используя плоскую отвёртку или лопатку, подденьте 8 металлических защёлок на задней стороне динамика.

Повторите тот же процесс для оставшихся 4 металлических защёлок (по две на каждом конце).

Раскройте металлический корпус и аккуратно сдвиньте его с динамика.

Используя адаптер для отвёртки, сначала вставьте вилку #4 в привод; затем вставьте биту Phillips #1, чтобы добраться до трёх винтов длиной 13,0 мм.

С помощью классической лопатки подденьте чёрные полоски ленты, расположенные по обеим сторонам устройства.

После того как часть ленты будет приподнята, аккуратно снимите ленту с устройства, стараясь не повредить её.

На стороне устройства с управляющими кнопками есть ещё один кусок ленты. Подденьте его классической лопаткой и затем снимите оставшуюся часть ленты.

Вставьте лопатку между половинками корпуса там, где была лента, и подденьте, чтобы открыть устройство.

При работе с электроникой важно использовать инструмент, защищённый от статического электричества, чтобы избежать повреждений устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Используйте чёрную лопатку, чтобы отсоединить провод динамика от его гнезда.

Используйте чёрную лопатку, чтобы отсоединить вспомогательный кабель от его гнезда.

Осторожно отсоедините кабель, соединяющий плату управления с материнской платой.

Используя чёрную лопатку, аккуратно снимите провод, соединяющий аккумулятор с материнской платой.

Аккуратно отсоедините кабель, соединяющий чип NFC с материнской платой.

Удалите два винта Phillips #1 длиной 7,0 мм.

Снимите металлическую планку, которая удерживалась этими винтами.

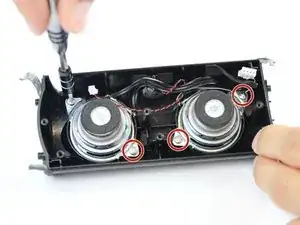

Отвинтите остальные четыре винта Phillips #1 длиной 7,0 мм вокруг динамиков.

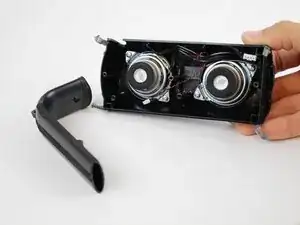

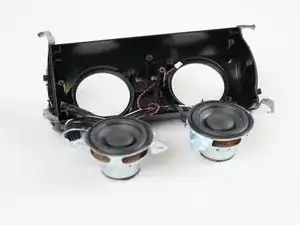

Осторожно выньте динамики из посадочных мест.

Проверьте соединения динамиков, чтобы убедиться, что они не ослабли.

Если соединения ослабли, их потребуется перепаять. Информацию о том, как это сделать, смотрите здесь.

Если динамики по-прежнему не работают, замените их.

Отсоедините разъёмы от динамиков.

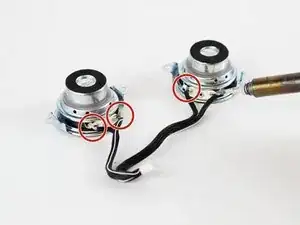

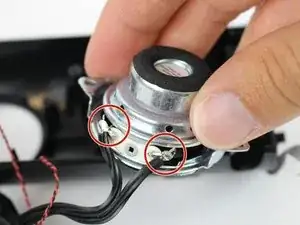

Замените старые динамики — припаяйте по четыре провода к каждому контакту новых динамиков.

Для помощи в этих специализированных работах см. официальное руководство iFixit по пайке: IFixit's official soldering guide.

Паяльник будет очень горячим.

Если Вы разобрали Flip 2 для замены динамиков, Вам потребуется подобрать подходящие аналоги. Dayton Audio CE40P-8 — это динамик диаметром 1,5", глубиной 1" и сопротивлением 8 Ом, который хорошо подходит, как объясняется в этом видео.
