Замена материнской платы JBL Clip 3
Это руководство поможет вам заменить материнскую плату в колонке JBL Clip 3.
Если ни одно из ваших устройств не подключается к колонке JBL Clip 3, причиной может быть неисправный Bluetooth-чип на материнской плате. Перед использованием этого руководства попробуйте подключить другие устройства, чтобы убедиться, что именно колонка JBL Clip 3 не подключается. После подтверждения, что проблема связана именно с колонкой JBL Clip 3, используйте это руководство для замены материнской платы.
Примечание: перед началом убедитесь, что JBL Clip 3 выключена и отключена от любых внешних источников питания.
Шаг 1
Вставьте инструмент iFixit для вскрытия между решёткой динамика и корпусом и подденьте по всему периметру устройства, пока решётка не отщёлкнется.
Решётка приклеена к корпусу сильным клеем, и понадобится время и терпение, чтобы оторвать её. При необходимости используйте умеренное тепло, чтобы ослабить клей.
Шаг 2
Используйте крестовую отвертку Phillips #1, чтобы выкрутить пять винтов длиной 6.3 мм по периметру.
Шаг 3

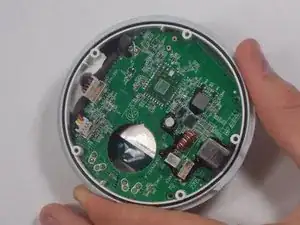

Отделите корпус динамика от остальной части устройства.
Это требует минимального усилия; они не склеены между собой.
Шаг 4
Снимите с материнской платы разъёмы на 2 контакта и на 4 контакта с помощью пинцета.
Шаг 5
Поднимите металлический карабин с корпуса динамика.
Они не склеены и должны легко отделяться.
На карабине есть направляющие выступы, поэтому сборка будет возможна только в одной ориентации.
Шаг 6

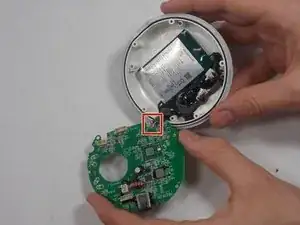

С помощью пинцета отсоедините два кабельных соединения от материнской платы.
Провода, соединяющие батарею, не очень длинные, поэтому будьте осторожны при их снятии.
Шаг 7

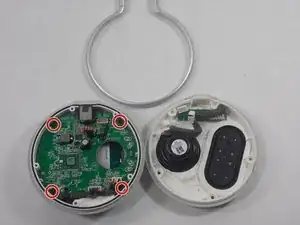

Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
