Как диагностировать JBL Flip 3

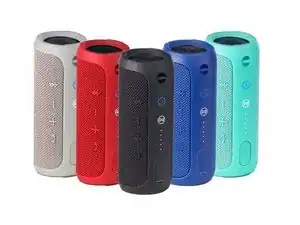

Существует множество моделей, но немного различий.

Большинство изменений моделей касались внешнего вида, но единственным различием, которое я заметил в компонентах, было то, были ли динамики припаяны или подключены, а также небольшое изменение в расположении конденсаторов.

Проверьте свою материнскую плату как можно больше до её удаления. Составьте план действий. Проблема, как правило, очевидна.

Большинство Flip 3 страдают от одной из этих проблем:

Его USB-порт был повреждён пьяным человеком, который не позаботился о том, как вставляет кабель. Однако он действительно хрупкий, так что я не должен слишком жаловаться.

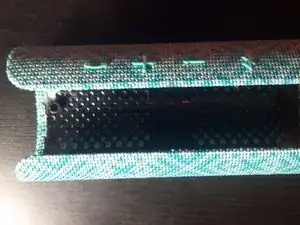

Аккумулятор вышел из строя. Чаще всего аккумулятор расширяется и нажимает корпус на кнопки, заставляя его включаться, но не давать возможность выключиться или использовать кнопки. Лучший способ проверить это — попытаться использовать кнопки. Если какие-либо не работают, это вероятная проблема. Часто корпус слегка изгибается.

Он упал. Часто индуктивность отламывается. Иногда она не отламывается полностью, но вам нужно будет припаять её обратно. На самом деле это довольно просто. Признак того, что это произошло: всё выглядит хорошо, но нет звука.

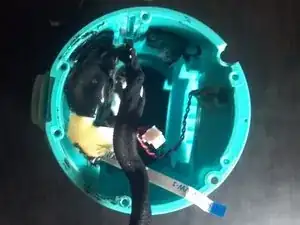

Flip 3 заряжается, но не включается. Расширяющийся аккумулятор или падение привели к тому, что маленькая белая лента порвалась от аккумулятора. Мне потребовалось время, чтобы это диагностировать, так как место разрыва находилось прямо на выходном отверстии к блоку управления под материнской платой.

Я видел различные проблемы, связанные с бесконечной зарядкой, проблемами управления; Flip 3 включается, но не выключается. Рядом с разъёмом аккумулятора находится небольшая микросхема, и она почти всегда виновата. Иногда дорожка перегорает, иногда всё выглядит хорошо. Я думаю, что эта микросхема отвечает за состояния включения.

USB: Я рекомендую заменить модуль, а не пытаться заменить порт. Это довольно сложно. Маленькие контакты, хрупкие площадки рядом с пластиком. Удачи.

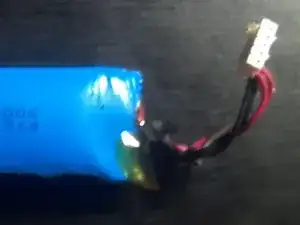

Аккумулятор: Купите новый. Заменить аккумулятор не слишком сложно. Просто не тяните за разъём. Используйте отвёртку с плоским концом, чтобы подпереть пластиковую часть, к которой подключён разъём, иначе он может оторваться от материнской платы. Вам нужно будет отклеить клей, чтобы извлечь разъём, но делайте это медленно и избегайте чрезмерного давления на кабель.

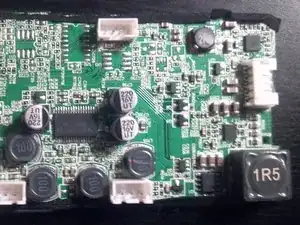

Индуктивность: Припаивайте компонент "1R5", это не сложно, если использовать флюс, но не задевайте соседние элементы! Я потратил 30 секунд на пайку, но 30 минут на доступ к нему!

Шлейф: Замените шлейф. Вам нужно снять материнскую плату, поэтому основная опасность заключается в доступе

Перевод руководства с ifixit.com
