Замена аккумулятора JBL Clip 3
Clip 3 имеет степень водозащиты IPX7 и обеспечивает до 10 часов воспроизведения, питание обеспечивает перезаряжаемый литий-ионный аккумулятор емкостью 1000 мА·ч. Если аккумулятор не заряжается или не держит достаточный заряд, возможно, его потребуется заменить.
Это руководство покажет пошаговый процесс замены аккумулятора динамика JBL Clip 3. Процесс не будет слишком сложным и не требует специальных навыков. Будьте осторожны при снятии деталей этого устройства, так как они могут быть хрупкими.
Шаг 1
Вставьте инструмент для вскрытия iFixit между решеткой динамика и корпусом и подденьте по всему периметру устройства, пока решетка не отойдет.
Крепкая клейкая масса приклеивает решетку к корпусу, и ее отрыв требует времени и терпения. При необходимости используйте слабый нагрев, чтобы ослабить клей.
Шаг 2
Используйте крестовую отвертку Phillips #1, чтобы вынуть пять винтов длиной 6,3 мм по периметру.
Шаг 3
Отделите корпус динамика от остальной части корпуса устройства.
Это требует минимального усилия; они не склеены друг с другом.
Шаг 4

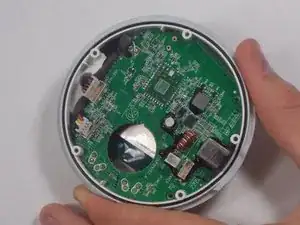

Используйте пинцет, чтобы отсоединить 2-контактный и 4-контактный разъемы от материнской платы.
Шаг 5
Поднимите металлический карабин с корпуса динамика.
Они не склеены и должны легко разъединяться.
На защелке есть направляющие выступы, поэтому вся сборка будет повторно собираться только в одной ориентации.
Шаг 6

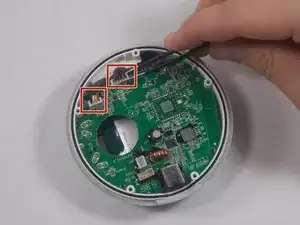

Используйте пинцет, чтобы поднять два кабельных разъема из их гнезд на материнской плате.
Провода, подключенные к аккумулятору, не очень длинные, поэтому будьте осторожны при их отсоединении.
Шаг 7

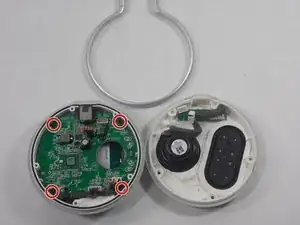

Используйте крестовую отвертку Phillips #1, чтобы вынуть четыре винта, закрепляющие материнскую плату.
Шаг 8

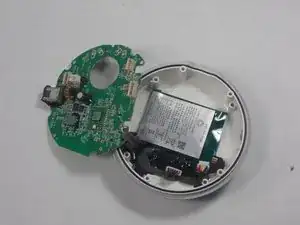

Осторожно приподнимите материнскую плату от корпуса динамика.
Будьте внимательны, чтобы не повредить припаяные соединения при подъеме материнской платы.
Шаг 9

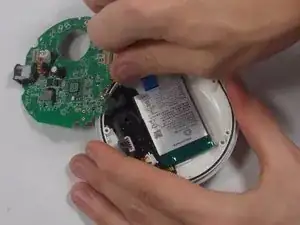

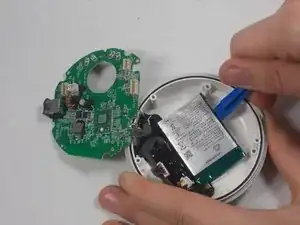

Используйте инструмент для вскрытия, чтобы осторожно поддеть аккумулятор по периметру, медленно отрывая его от эпоксидного клея, пока он полностью не освободится.
Избегайте прокола или изгиба аккумулятора. Это литиевый элемент, поэтому при выполнении этого шага существует определенный риск. Будьте осторожны и терпеливы — осложнений не будет.
При сборке не забудьте приклеить новый аккумулятор обратно с помощью суперклея.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
