Замена динамика JBL Clip Plus

Используйте косые пинцеты, чтобы осторожно снять резиновую накладку с задней стороны устройства.

Под этой резиновой накладкой будет три винта с крестообразной головкой длиной 6 мм, удалите эти три винта.

Задняя крышка должна легко открываться, и компоненты должны быть видны.

Аккумулятор приклеен к задней крышке JBL Clip Plus, медленно поднимите аккумулятор от корпуса, используя лопатку, чтобы отстать его от клея.

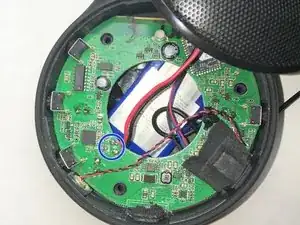

Удалите три винта с крестообразной головкой длиной 7 мм по краям устройства.

Используйте пластиковый инструмент для поддевания, чтобы осторожно снять переднюю панель динамика с корпуса.

Используйте лопатку, чтобы осторожно удалить клей, который удерживает микрофон.

При работе с электроникой важно выбирать инструмент, который безопасен для ESD, чтобы избежать случайного повреждения устройства. Обычную черную нейлоновую лопатку или пластиковый инструмент для открывания следует использовать, когда это возможно.

Осторожно отодвиньте материнскую плату от микрофона, это позволит вам удалить микрофон.

Осторожно вытолкните материнскую плату из корпуса JBL Clip Plus, для этого потребуется некоторая сила.

Существуют три точки пайки, которые необходимо отпоять.

Если вам нужна помощь с отпайкой, обратитесь к Как паять и отпаивать соединения. После их удаления аккумулятор должен освободиться.

Существуют два винта с крестообразной головкой #1 длиной 4 мм, которые крепят динамик к корпусу, удалите их.

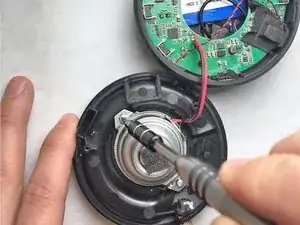

Удалите пайку на материнской плате.

Если вы не уверены, как отпаять эти соединения, обратитесь к: Как паять и отпаивать соединения.
