Замена MicroUSB-порта в JBL Flip 2

Начните с удаления резиновых заглушек с обеих сторон JBL Flip 2, используя чёрную лопатку, чтобы поддеть их в складках.

Будьте очень осторожны при снятии резиновой заглушки NFC. К внутренней стороне заглушки приклеён чип. Снимайте резиновую заглушку медленно и одновременно удаляйте приклеенный внутри чип.

Удалите восемь винтов Phillips #1 длиной 7,0 мм с обеих сторон JBL Flip 2.

Чип NFC приклеен к боковой поверхности устройства. Используйте чёрную лопатку, чтобы отделить микрофон от поверхности.

Будьте осторожны, чтобы не перерезать провод, соединяющий чип NFC с внутренней частью устройства.

Аккуратно проведите чип NFC внутрь устройства через прорезь, откуда выходит провод.

Снимите черную резиновую деталь, поддевая её с одного конца и снимая до другого.

Удалите два винта Phillips #1 длиной 7,0 мм.

Осторожно снимите серебристую пластиковую накладку, потянув оба её конца наружу.

Тяните оба конца одновременно с одинаковой силой, чтобы предотвратить повреждение накладки.

Отделите серебристый пластиковый элемент, потянув его от середины.

Используя плоскую отвёртку или лопатку, подденьте восемь металлических усиков на задней стороне динамика.

Повторите тот же процесс для оставшихся четырёх металлических усиков (по два на каждом конце).

Раздвиньте металлический кожух и аккуратно сдвиньте его с динамика.

Используя адаптер для отвертки, сначала вставьте торцевой наконечник #4 в держатель; затем вставьте биту Phillips #1, чтобы добраться до трёх винтов длиной 13,0 мм.

Используя классическую лопатку, подденьте чёрные полоски скотча, расположенные по обеим сторонам устройства.

После приподнимания части скотча аккуратно оторвите его от устройства, стараясь сохранить его целостность.

На стороне с кнопками управления есть ещё один кусок скотча. Подденьте его классической лопаткой и затем снимите оставшуюся часть скотча.

Вставьте лопатку между двумя половинами в месте, где был скотч, чтобы приподнять корпус устройства.

При работе с электроникой важно использовать антистатический инструмент, чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Используйте чёрную лопатку, чтобы отсоединить провод динамика от его разъёма.

Используйте чёрную лопатку, чтобы отсоединить вспомогательный кабель от его разъёма.

Аккуратно снимите кабель, соединяющий плату управления с материнской платой.

Используя чёрную лопатку, аккуратно отсоедините провод, соединяющий батарею с материнской платой.

Аккуратно снимите кабель, соединяющий чип NFC с материнской платой.

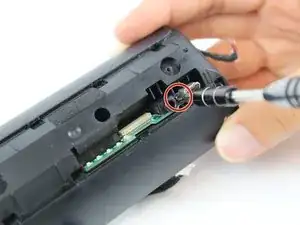

Снимите винт Philips #1 длиной 7,0 мм, который крепит плату ввода/вывода к корпусу.

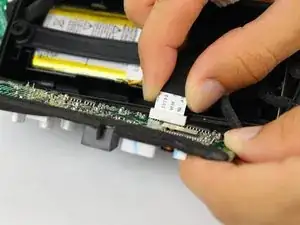

Снимите белый плоский кабель, соединяющий плату ввода/вывода с материнской платой.

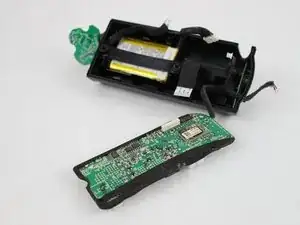

Отложите материнскую плату в сторону.

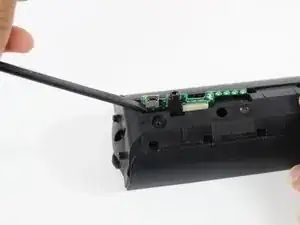

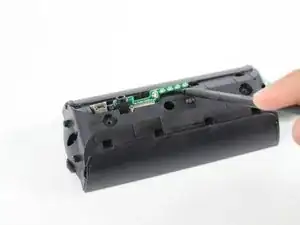

С помощью чёрной лопатки аккуратно подденьте плату ввода/вывода и выдвиньте её.

Будьте осторожны, чтобы не повредить плату ввода/вывода чёрной лопаткой.

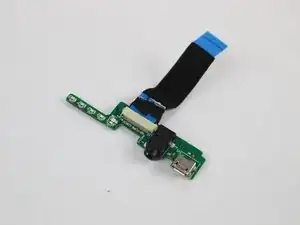

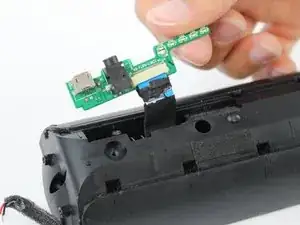

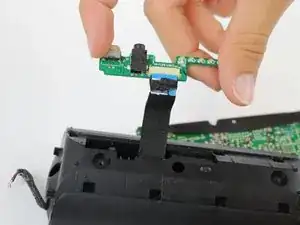

Аккуратно извлеките плату ввода/вывода из динамика.

Ознакомьтесь с официальным руководством iFixit по пайке, чтобы получить помощь с этими специализированными работами.

Отожмите ослабленный порт MicroUSB.

Используйте паяльник, чтобы припаять новый порт MicroUSB к плате ввода-вывода.

Паяльник будет очень горячим.
