Замена микрофона JBL Clip Plus

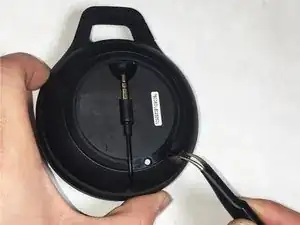

Используйте изогнутые пинцеты, чтобы аккуратно снять резиновый буфер с задней стороны устройства

Под этим резиновым буфером находятся три винта с крестообразной головкой 6 мм, удалите эти три винта.

Задняя крышка должна легко откинуться, и компоненты станут видимы.

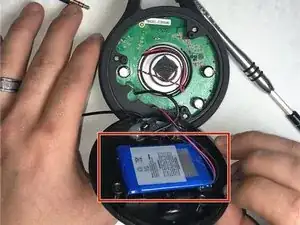

Батарея приклеена к задней крышке JBL Clip Plus, медленно оторвите батарею от корпуса, подденьте её лопаткой, чтобы отделить от клея.

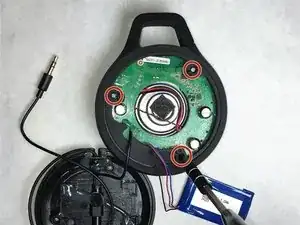

Удалите три винта с крестообразной головкой 7 мм по внешним краям устройства.

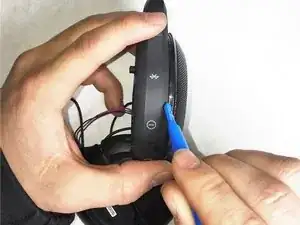

Используйте пластиковый монтажный инструмент, чтобы аккуратно снять переднюю панель динамика с корпуса.

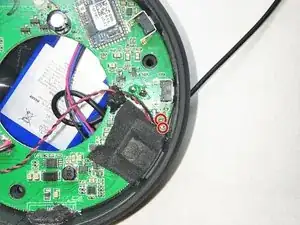

Используйте лопатку, чтобы аккуратно соскрести клей, удерживающий микрофон.

При работе с электроникой важно выбирать инструмент, безопасный в отношении электростатического разряда, чтобы избежать случайного повреждения устройства. При возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

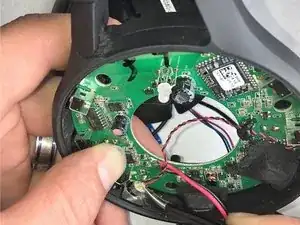

Осторожно отдвиньте плату от микрофона — это позволит вам извлечь микрофон.

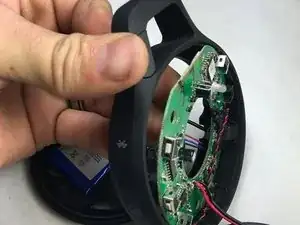

Осторожно выдвиньте плату из рамки JBL Clip Plus, для этого потребуется некоторое усилие.

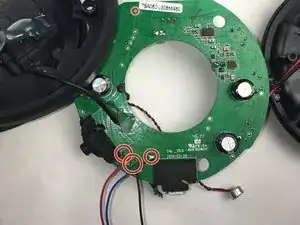

Необходимо распаять три контактных точки.

Если вам нужна помощь с распайкой, обратитесь к Как паять и распаивать соединения. После их удаления батарея должна освободиться.

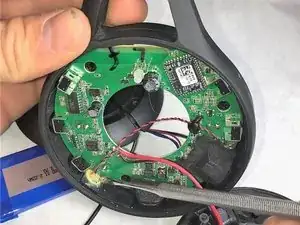

Используйте инструмент для демонтажа припоя, чтобы убрать припой с микрофона.

Если вы не уверены, как распаивать эти соединения, обратитесь к Как паять и распаивать соединения
