Замена аккумулятора JBL Flip 2

Начните с удаления резиновых заглушек с обеих сторон JBL Flip 2, используя чёрную лопатку, чтобы поддеть их в складках.

Будьте очень осторожны при снятии резиновой заглушки NFC. Под заглушкой приклеен чип. Поэтому снимайте резиновую заглушку медленно и удаляйте чип с внутренней стороны по мере снятия заглушки.

Удалите восемь винтов Phillips #1 длиной 7,0 мм с обеих сторон JBL Flip 2.

Чип NFC приклеен к боковой части устройства. Используйте чёрную лопатку, чтобы отделить микрофон от поверхности.

Осторожно, не перережьте провод, соединяющий чип NFC с внутренней частью устройства.

Аккуратно сдвиньте чип NFC внутрь устройства через паз, откуда выходит провод.

Снимите чёрный резиновый элемент, отодвигая его от одного конца к другому.

Удалите два винта Phillips #1 длиной 7,0 мм.

Осторожно снимите серебристую пластиковую крышку, потянув за оба конца.

Тяните за оба конца одновременно с одинаковой силой, чтобы избежать повреждения крышки.

Отделите серебристую пластиковую деталь, потянув её с середины.

Используя плоскую отвёртку или лопатку, отожмите 8 металлических усиков на задней стороне динамика.

Повторите ту же процедуру для остальных 4 металлических усиков (по два на каждом конце).

Раскройте металлический корпус и аккуратно сдвиньте его с динамика.

Используя адаптер для отвёртки, сначала вставьте головку #4 в держатель, затем биту Phillips #1, чтобы добраться до трёх винтов длиной 13,0 мм.

Используя классическую лопатку, подденьте чёрные полоски скотча, расположенные по обеим сторонам устройства.

Подняв часть скотча, аккуратно снимите его с устройства, стараясь не порвать.

С другой стороны, где находятся кнопки управления, также есть кусок скотча. Подденьте его классической лопаткой и затем полностью снимите.

Затемкните лопатку между двумя половинками там, где был скотч, чтобы приподнять и раскрыть устройство.

При работе с электроникой важно использовать антистатический инструмент, чтобы избежать случайного повреждения. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Используйте чёрную лопатку, чтобы отсоединить провод динамика от его разъёма.

Используйте чёрную лопатку, чтобы отсоединить вспомогательный провод от его разъёма.

Осторожно извлеките кабель, соединяющий плату управления с материнской платой.

Используя чёрную лопатку, аккуратно отсоедините провод, соединяющий аккумулятор с материнской платой.

Осторожно отсоедините кабель, соединяющий чип NFC с материнской платой.

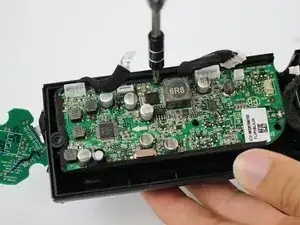

Удалите один винт Phillips #1 длиной 7,0 мм, который крепит материнскую плату к корпусу.

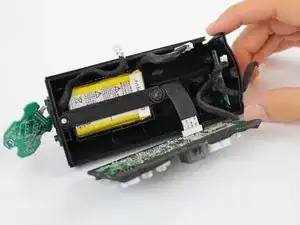

Поднимите материнскую плату из корпуса, чтобы получить доступ к аккумулятору.

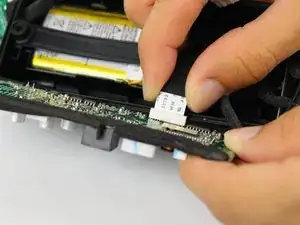

Снимите шнур, соединяющий плату портов с материнской платой.

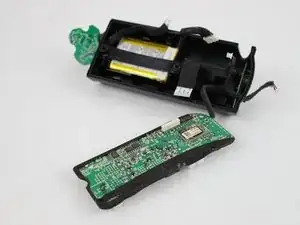

Отложите материнскую плату в сторону.

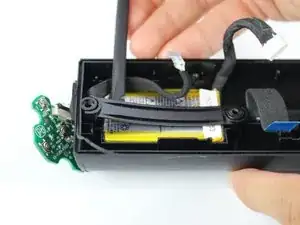

Используя чёрную лопатку, ослабьте фиксатор, удерживающий аккумулятор.

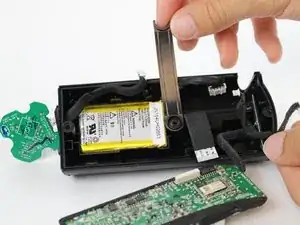

Чтобы снять фиксатор, поверните его на 90 градусов по часовой стрелке и поднимите из гнезда.

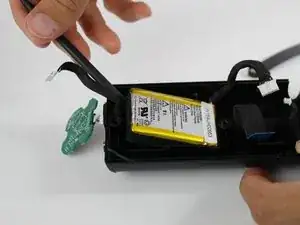

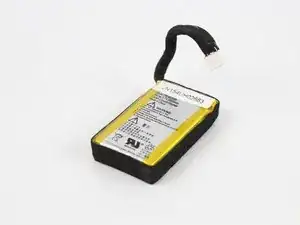

Используя чёрную лопатку, ослабьте аккумулятор и извлеките его.
