Замена плата печатной схемы Bose Cinemate 10
Данное руководство можно использовать для снятия и замены платы печатной схемы для Bose Cinemate 10. Нет предварительных руководств по замене для замены платы печатной схемы. На выполнение этого руководства потребуется примерно 10 минут.
Шаг 1

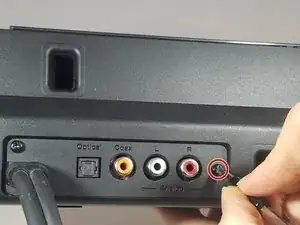

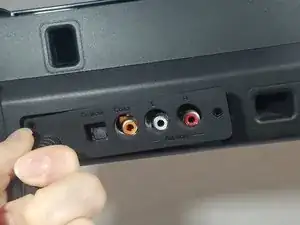

Найдите разъем кабеля на задней панели устройства.

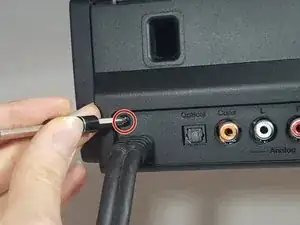

Удалите 2 самореза PH1 длиной 15 мм.
Шаг 2

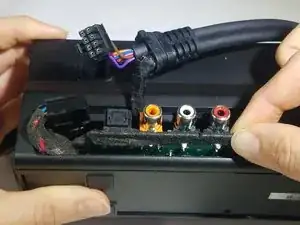

Осторожно потяните за основание A/V кабеля прямо наружу, вдали от основного корпуса устройства.

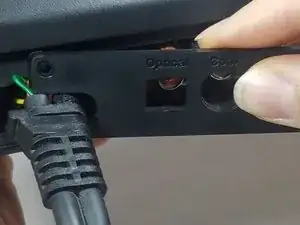

Сдвиньте пластиковую крышку вправо, чтобы освободить ее от основного корпуса устройства.
Шаг 3

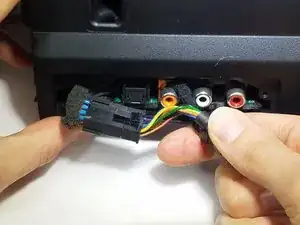

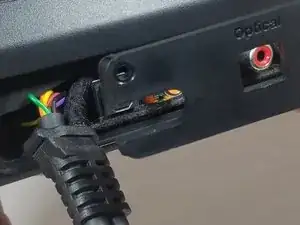

Используя пальцы, осторожно потяните на себя многоканальную проводку, пока не станет виден черный пластиковый разъем.

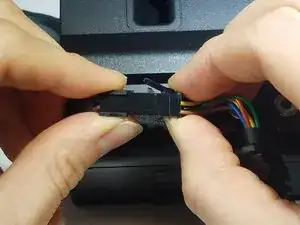

Нажмите на защёлку черного пластикового разъема и одновременно потяните многоканальную проводку. Провода теперь должны быть отсоединены от разъема.
Шаг 4

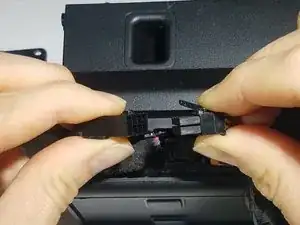

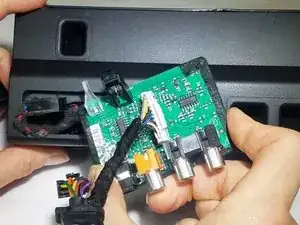

Используя пальцы, возьмитесь за края разъема кабеля.

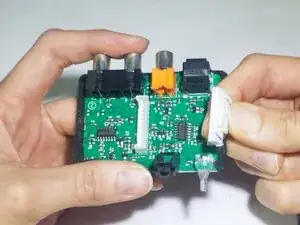

Осторожно потяните разъем кабеля от основного корпуса устройства. Плата печатной схемы теперь должна быть полностью отделена от основного корпуса устройства.
Шаг 5

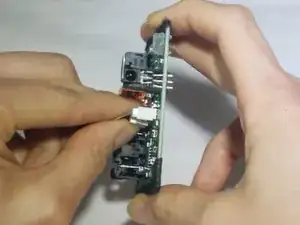

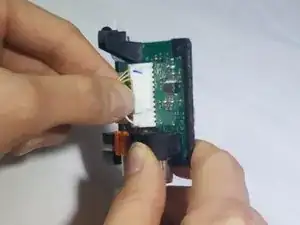

Нажмите на вкладку на стороне белого пластикового разъема и одновременно осторожно потяните за многоканальной проводкой. Кабель должен полностью отсоединиться от платы печатной схемы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
