Замена батареи Nest Thermostat E

Схватите внешнее кольцо дисплея пальцами и тяните прямо от стены, поворачивая по часовой стрелке, чтобы снять термостат с крепления.

Перейдите к электрическому щиту и выключите соответствующий автомат, чтобы убедиться, что питание на термостат не подаётся.

После отключения питания отсоедините провода Y1, G, R, W1, C и OB.

Запомните расположение каждого провода для последующей сборки.

Снимите два шурупа для гипсокартона длиной 1 ¼” с помощью отвертки Phillips #2, которыми крепятся основание дисплея и крепёжная пластина к стене.

Снимите крепёжную пластину и основание дисплея.

Подденьте основание дисплея с помощью инструмента для вскрытия iFixit и снимите его с монтажной пластины.

Выверните четыре винта 6 мм с помощью отвертки Phillips #0.

Два меньших винта расположены вокруг штырькового разъёма, а два больших винта — у внешней окантовки.

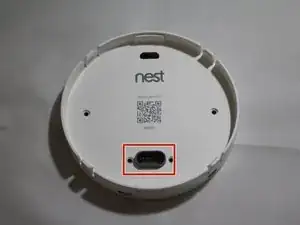

Возьмитесь за штырьковый разъём и аккуратно потяните вверх, чтобы отделить заднюю панель термостата от корпуса.

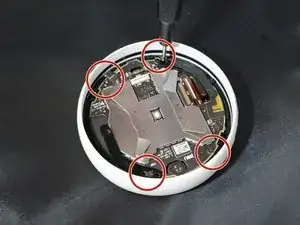

Снимите четыре серых винта 6 мм и удалите их вместе с двумя выдвижными лентами.

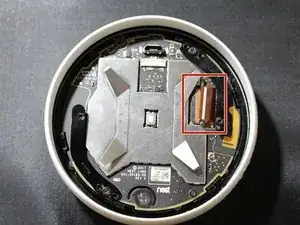

Схватите оранжевую ленту пинцетом и аккуратно тяните лентовый кабель прямо от материнской платы.

Переверните дисплей — корпус батареи выпадет из основания.

В качестве альтернативы можно захватить четыре металлических треугольника и слегка потянуть их вверх.

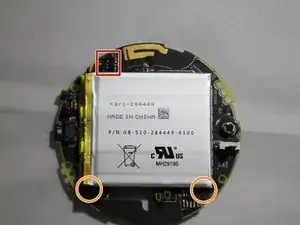

Отсоедините разъём батареи, который определяется наличием чёрного, жёлтого и красного провода.

Оттяните вниз две выдвижные ленты на батарее.

Возьмите батарею пальцами.

Аккуратно тяните прямо от дисплея, чтобы отключить батарею от материнской платы дисплея.

Для снятия батареи потребуется разорвать существующую клеевую прокладку. Новая батарея поставляется с новой клеевой прокладкой, которая должна быть установлена на материнской плате.
