Замена оптического датчика движения пальца Nest Learning Thermostat 2-го поколения

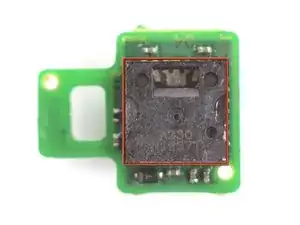

Оптический датчик — самый маленький компонент термостата Nest. Хотя он один из последних компонентов при разборке, к нему всё ещё легко получить доступ. Для замены оптического датчика потребуются отвертка Phillips №0, пинцет и пластиковые принадлежности для вскрытия.
Шаг 1
Схватите металлическое внешнее кольцо дисплея пальцами и потяните прямо от стены.
Шаг 2
Переверните дисплей.
Снимите четыре винта 6 мм с задней стороны дисплея с помощью отвертки Phillips №0.
Шаг 3
Сожмите серый 20-контактный разъём пальцами и потяните прямо от дисплея.
Не тяните слишком далеко, так как на задней панели есть ленточный кабель, соединяющий 20-контактный разъём с дисплеем.
Шаг 4
Найдите синий язычок на конце ленточного кабеля с надписью «1. Pull».
Схватите язычок пальцами и потяните прямо от материнской платы.
Шаг 5
Найдите синий язычок с надписью «2. Pull».
Используйте пинцет, чтобы подтянуть батарею вверх и оттянуть её от дисплея.
Не тяните слишком далеко, так как батарея всё ещё подключена к материнской плате и её необходимо отключить.
Шаг 6
Найдите синий язычок с надписью «3 unplug».
Схватите батарею пальцами. Осторожно потяните прямо от дисплея, чтобы отключить батарею от материнской платы.
Шаг 7
Схватите батарею пальцами и потяните прямо от материнской платы, чтобы отделить батарею от дисплея.
Шаг 8
Найдите датчик автоотслеживания присутствия.
Шаг 9
Снимите четыре винта 3 мм с помощью отвертки Phillips №0.
Снимите один винт 4 мм, расположенный на краю датчика автоотслеживания присутствия. Используйте отвертку Phillips №0.
Шаг 10
Поднимите датчик автоотслеживания присутствия с материнской платы с помощью пинцета.
Осторожно отслоите медную фольгу от экрана электромагнитного экранирования.
Шаг 11
Снимите винт 4 мм с материнской платы с помощью отвертки Phillips №0.
Шаг 12
Снимите экран электромагнитного экранирования с материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 13
Осторожно отщелкните ленточный кабель ЖК-дисплея от материнской платы с помощью пинцета.
Шаг 14
Найдите чёрные зажимы, которые удерживают дисплей на материнской плате.
Осторожно оттолкните чёрные зажимы от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 15
Осторожно потяните лицевой дисплей прямо от материнской платы.
Шаг 16
Одной рукой удерживайте стальное кольцо, другой аккуратно поднимите материнскую плату из кольца.
Шаг 17

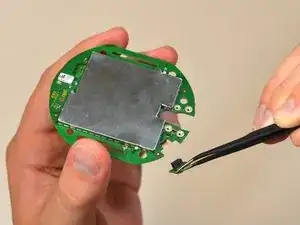

Найдите оптический датчик — небольшую плату, расположенную под углом 90 градусов от боковой части материнской платы.
С помощью пинцета схватите выступающий зелёный участок платы на датчике и потяните прямо от боковой стороны материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
