Замена материнской платы дисплея Nest Learning Thermostat 2-го поколения

Схватите металлическое наружное кольцо дисплея пальцами и потяните прямо от стены.

Переверните дисплей.

Удалите четыре винта 6 мм с задней стороны дисплея с помощью отвёртки Phillips №0.

Сожмите серый 20‑контактный разъём пальцами и потяните прямо от дисплея.

НЕ тяните слишком далеко, так как на задней панели есть шлейф, соединяющий 20‑контактный разъём с дисплеем.

Найдите синий язычок на конце шлейфа с надписью «1. Pull».

Схватите язычок пальцами и потяните прямо от материнской платы.

Найдите синий язычок с надписью «2. Pull».

Используйте пинцет, чтобы подтянуть аккумулятор вверх и отвести его от дисплея.

НЕ тяните слишком далеко, так как аккумулятор всё ещё подключён к материнской плате и должен быть отключён.

Найдите синий язычок с надписью «3 unplug».

Схватите аккумулятор пальцами. Аккуратно тяните прямо от дисплея, чтобы отключить аккумулятор от материнской платы.

Схватите аккумулятор пальцами и потяните прямо от материнской платы, чтобы отделить аккумулятор от дисплея.

Найдите датчик автоматического ухода (auto-away).

Удалите четыре винта 3 мм с помощью отвёртки Phillips №0.

Удалите один винт 4 мм, расположенный на краю датчика автоматического ухода. Используйте отвёртку Phillips №0.

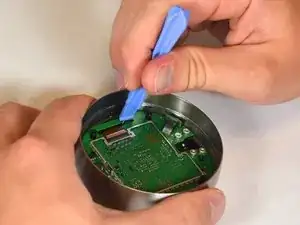

Подденьте датчик автоматического ухода с материнской платы с помощью пинцета.

Аккуратно отслоите медную фольгу от экрана электромагнитного экрана (EMI shield).

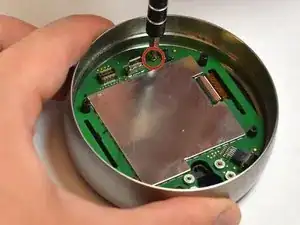

Удалите винт 4 мм с материнской платы с помощью отвёртки Phillips №0.

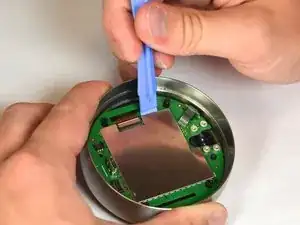

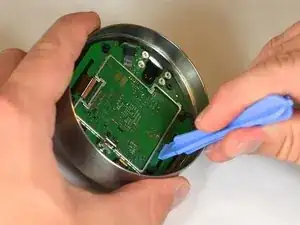

Снимите экран EMI с материнской платы с помощью пластикового инструмента для вскрытия.

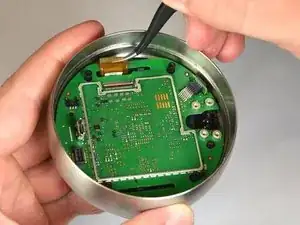

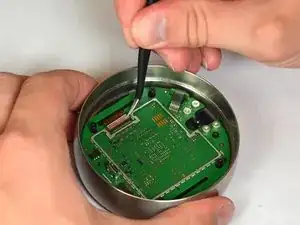

Аккуратно отщелкните шлейф LCD от материнской платы с помощью пинцета.

Найдите чёрные фиксаторы, которые удерживают дисплей на материнской плате.

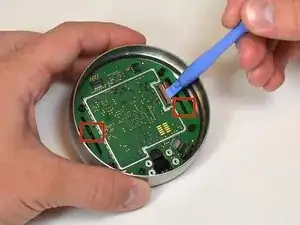

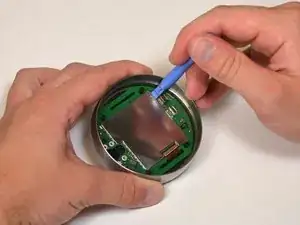

Осторожно оттолкните чёрные фиксаторы от материнской платы с помощью пластиковых инструментов для вскрытия.

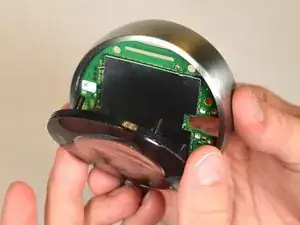

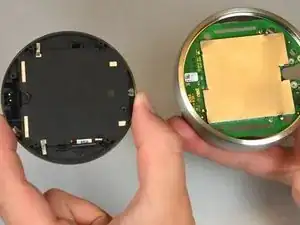

Аккуратно потяните лицевую панель дисплея прямо от материнской платы.

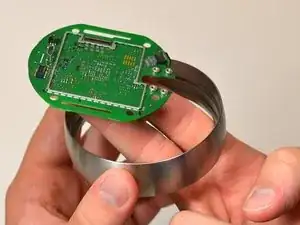

Одной рукой удерживайте стальное кольцо, другой аккуратно извлеките материнскую плату из кольца.
