Ремонт платы питания ЖК-телевизора LG 17LX1R
Это телевизор/монитор компьютера, который перестал работать после шторма. Я ожидал заменить несколько конденсаторов, но потребовался только один диод стоимостью двадцать девять центов и около часа работы. Новая плата питания для этого телевизора стоила бы примерно 80 долларов.
Шаг 1
Это LG 17LX1R, который больше не включается.

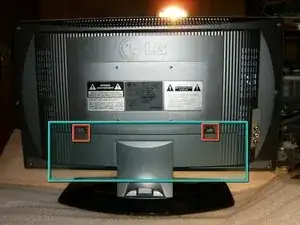

Снимите крышку с подставки.

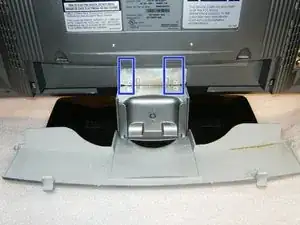

Нажмите на две защёлки. Крышка должна легко сниматься.
Снимите четыре винта, которые крепят узел подставки к шасси.
Шаг 2
Выверните четыре винта с крестовой шляпкой, крепящие подставку к шасси.
Выверните восемь винтов с крестовой шляпкой, удерживающих заднюю крышку на шасси. После снятия винтов задняя крышка просто отщёлкивается.

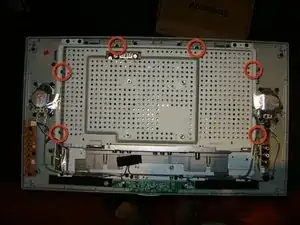

Снимите металлический экран. Он закреплён шестью винтами с крестовой шляпкой.
Шаг 3

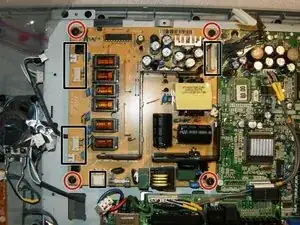

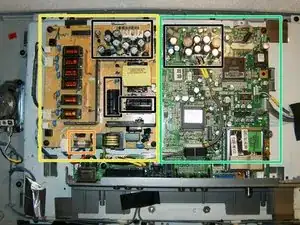

После снятия экрана видны плата питания и основная плата.
Плата питания
Основная плата
Предохранитель
Проверьте все конденсаторы на вздутие крышек и/или подтёки электролита.

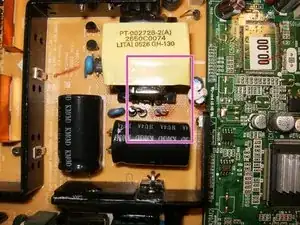

Тщательно осмотрите платы. Коричневое обесцвечивание вокруг диода D102 свидетельствует о коротком замыкании, возможно, о вышедшем из строя компоненте.
Отключите все разъёмы от платы питания.
Выверните четыре винта, которыми плата питания крепится к шасси.
Шаг 4
Это шасси с удалённой платой питания.

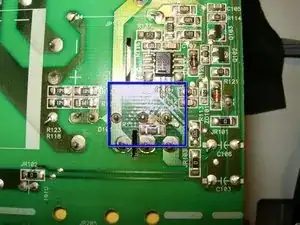

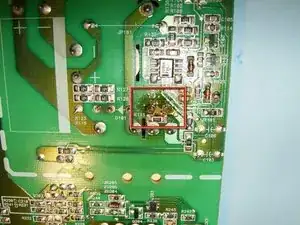

Обесцвечивание с обратной стороны платы питания является признаком неисправного диода.

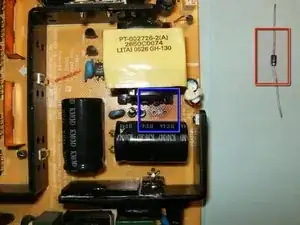

Отпаять диод от платы питания.
Диод для замены
Шаг 5

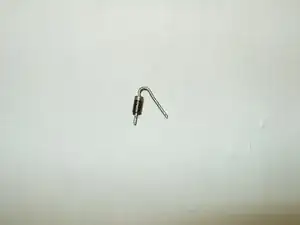

Вот удалённый диод. Надпись на диоде: LT526 IN4007.

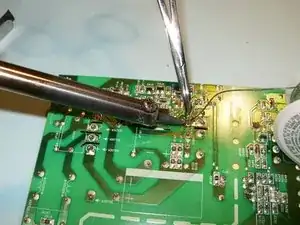

Припаяйте новый диод на плату питания. Используйте пинцет или зажим для удержания диода на месте во время пайки.
После замены диода очистите плату изопропиловым спиртом, чтобы удалить мусор и старую флюсовую пасту.
Шаг 6
Устройство включается и воспроизводит звук и изображение после ремонта.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
