Замена базовой материнской платы термостата Nest Learning 2-го поколения
При замене базовой материнской платы необходимо снять термостат со стены и отключить питание. Для работы потребуются синие открывалки, лопатка и отвертка Phillips #0.
Шаг 1
Перед разборкой термостата Nest убедитесь, что ваша система HVAC отключена.

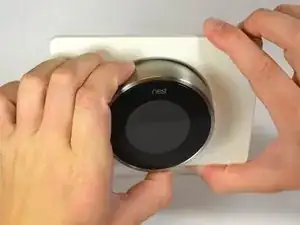

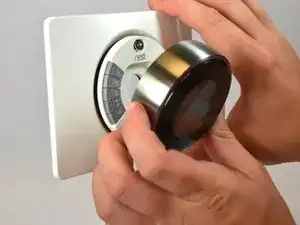

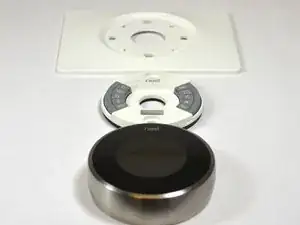

Схватите металлическое наружное кольцо дисплея пальцами и потяните прямо от стены, оставив основание на месте.
Шаг 2
Не забудьте отключить питание вашей системы HVAC и термостата.

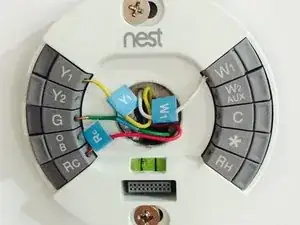

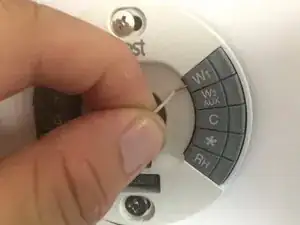

Отключите все провода от серых пружинных разъемов. Это можно сделать пальцами.
Шаг 3

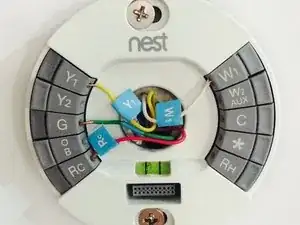

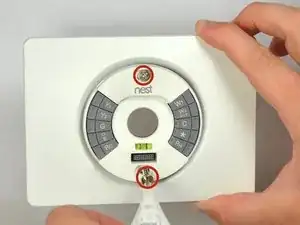

Снимите два винта длиной 40 мм с основания термостата, используя отвертку Phillips #0.
Шаг 4

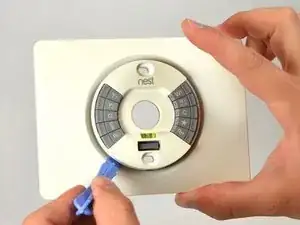

Отщелкните основание от облицовочной пластины (если использовалась), используя пластиковую открывалку.
Шаг 5
Переверните основание.

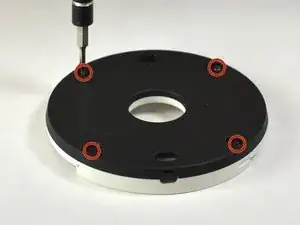

Снимите четыре винта длиной 6 мм с задней стороны основания, используя отвертку Phillips #0.
Шаг 6

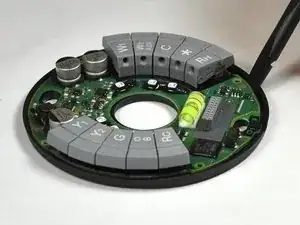

Подденьте базовую материнскую плату сбоку, используя пластиковую открывалку.
Шаг 7

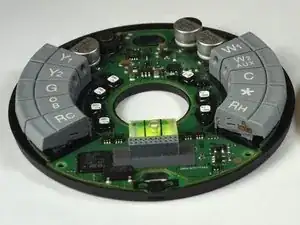

Материнская плата основания держится на легком клее.
Подденьте плату снизу, используя плоский конец лопатки.

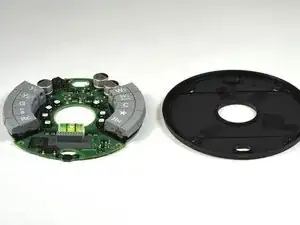

Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
