Исправление пустого экрана термостата Lennox iComfort 10F81

Вы здесь, потому что экран ранней модели iComfort пуст! Новый термостат Lennox S30 является заводской заменой этого iComfort, но его установка стоит 1000–1500 долларов, поэтому я решил попытаться починить.

Симптомы отказа моего устройства включали постепенное увеличение интервалов, когда экран становился пустым в течение нескольких недель, прежде чем полностью погаснуть. Я по-прежнему мог управлять iComfort через приложение Lennox iComfort.

Другие сообщали о полностью белом экране, линиях или неожиданных цветах; поскольку неисправные конденсаторы являются частой причиной проблем в электронике, этот ремонт может помочь при подобных симптомах.

Физически поврежденный или сильно выгоревший экран потребует новой панели дисплея, примерно 80 долларов на eBay. Я дополнительно разобрал iComfort, чтобы узнать номер детали экрана. Для замены только конденсаторов этого делать не нужно.

Легко нажмите в любом месте экрана, чтобы убедиться, что не активен экран-спящий режим. Верхняя часть термостата слегка тёплая? Отопление/охлаждение всё ещё работает нормально? Если да, питание, вероятно, присутствует и сам iComfort может работать правильно.

Надеюсь, вы или ваш установщик ранее регистрировали iComfort у Lennox и у вас установлено приложение iComfort на телефоне. Если да — можете ли вы по-прежнему получить доступ и управлять iComfort через телефон? В этом случае шанс на успешный ремонт высокий. Если нет — экран работал, а теперь нет, так что терять особо нечего...

Сначала выключите автоматический выключатель внутреннего блока (также называемого вентилятором, обогревателем). Схватите iComfort и наклоните его вниз, чтобы отщёлкнуть от настенного крепления. Положите iComfort лицевой стороной вниз на гладкую поверхность.

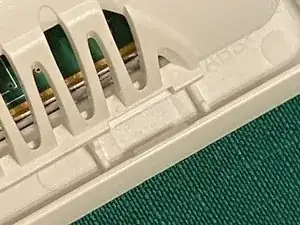

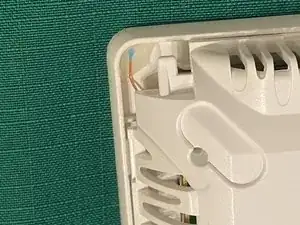

Используя медиатор для гитары или маленькую плоскую отвертку, аккуратно подденьте рамку вокруг экрана, отделяя её от задней панели, чтобы освободить защёлки. Обратите внимание на небольшой датчик, приклеенный в одном углу, и начните поддевать с противоположной стороны. Всего 10 защёлок, но после освобождения первых 3–4 остальные поддаются легче. Не поддёргивайте сильнее, чем нужно, чтобы освободить защёлки!

На задней панели ничего не прикреплено, поэтому просто отложите её в сторону. На основании конденсаторов может быть клей. Снимите его; он использовался для фиксации при сборке и не требует замены.

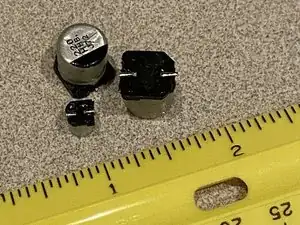

Нанесите немного флюса на выводы каждого конденсатора; это помогает припою расплавиться и удаляет оксиды. Поднесите паяльник к контактным площадкам конденсатора; аккуратно тяните вверх за одну сторону по мере плавления припоя — конденсатор должен приподняться. Повторите для другой стороны и снимите конденсатор.

Если не удаётся освободить конденсатор, слегка покачивание и скручивание со временем переломит выводы, после чего можно будет легко отпаять оставшиеся концы, приклеенные к плате. Действуйте на свой риск!

Удалите остатки выводов и очистите контактные площадки на плате, просто прогрев их паяльником. Нанесите флюс на площадки и установите новый конденсатор на место.

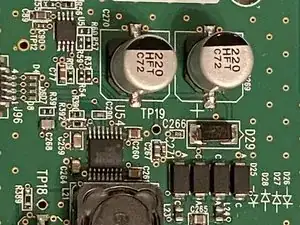

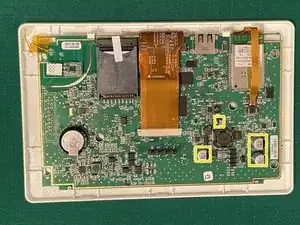

Строго соблюдайте полярность, иначе может произойти повреждение; посмотрите на фотографии: три больших конденсатора ориентированы в одну сторону; один маленький — в противоположную. Белые контуры на плате чётко соответствуют формам чёрных пластиковых оснований конденсаторов — обратите внимание, что одна сторона имеет скруглённые углы.

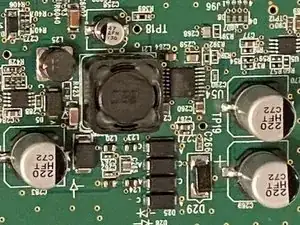

Конденсатор C283 немного тесно расположен с одной стороны; вы можете немного сместить новый конденсатор от соседнего компонента, чтобы получить больше места для пайки, если при этом сохраняется возможность паять на контактные площадки платы.

Приложите паяльник и немного припоя к каждому выводу конденсатора, прогревая до тех пор, пока флюс не закипит и припой не растечётся между контактной площадкой платы и выводом конденсатора. Шов должен быть блестящим. Сделайте вторую сторону и слегка покачайте конденсатор, чтобы убедиться в надёжности паяных соединений.

Повторите для остальных конденсаторов — и готово! При лёгком толчке у них будет небольшая подвижность. По желанию удалите излишки флюса салфетками с изопропиловым спиртом или ватными тампонами. Проверьте плату на наличие случайных шариков припоя или кусочков и удалите их.

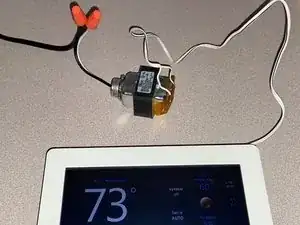

Опционально: я использовал старый дверной трансформатор для подачи 24 В переменного тока на клеммы «R» и «C» iComfort; он работает нормально без подключения к настенной плате. Я тестировал его в таком состоянии неделю перед повторной установкой.

Установите заднюю панель, аккуратно защёлкнув защёлки на место. Зацепите нижнюю часть iComfort за маленькие защёлки на настенной пластине и задвиньте верхнюю часть iComfort в настенную пластину до щелчка. Включите автоматический выключатель внутреннего блока.

Экран iComfort может загореться через минуту или две даже при успешном ремонте. Я бы оставил его включённым на ночь, прежде чем сдаваться.

Если операция прошла успешно, экран iComfort включится и может показать некоторые предупреждения об ошибках. Закройте их кнопкой «X», и экран должен вернуться к обычному виду с отображением температуры и т. д. Теперь, ВАЖНО, УСТАНОВИТЕ ДАТУ И ВРЕМЯ, нажав на отображение часов в нижнем левом углу. Отклонение на несколько минут допустимо.

iComfort НЕ восстановит подключение по Wi‑Fi к серверу Lennox iComfort, если дата/время будут сильно отличаться. Об этом не сказано в руководстве пользователя! Этот шаг обязателен, если вы используете приложение iComfort и/или хотите, чтобы на дисплее отображалась местная погода.

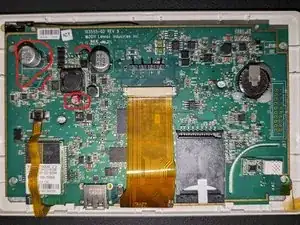

При снятии крышек я сорвал некоторые контактные площадки, пришлось добавить перемычки и использовать непаянный разъём конденсатора (я проверил правильность соединения).
