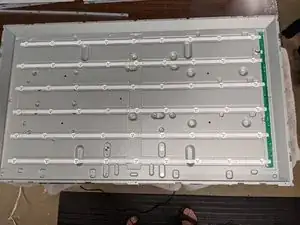

Замена подсветки LED в LG 47LN5400
Считалось, что светодиоды служат вечно, не так ли? Возможно, нет.
Если один или несколько светодиодов подсветки выходят из строя в жидкокристаллическом/LED телевизоре, возможно, ни один из них не будет включаться.
В случае с LG 47LN5400 признак — кратковременная вспышка подсветки при включении, затем тёмный экран. Звук при этом присутствует.
По-видимому, блок питания подсветки отключается при выходе из строя одного или нескольких светодиодов, что вводит в заблуждение и заставляет думать, что неисправен блок питания.

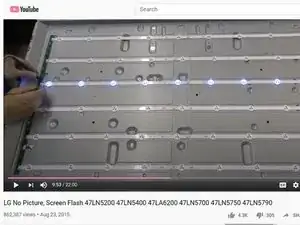

Это видео «LG No Picture, Screen Flash 47LN5200 47LN5400 47LA6200 47LN5700 47LN5750 47LN5790» содержит отличные шаги по диагностике и ремонту.
('''NorCal715''' на YouTube имеет несколько отличных видео по ремонту. Посмотрите их! И рассмотрите возможность пожертвования через PayPal — см. его страницу «О канале».)
Проще всего купить полный комплект светодиодных планок (12) и заменить их все. Без пайки. Фактически, если один светодиод вышел из строя, в ближайшем будущем могут выйти из строя и другие.
Но это стоит около $45.

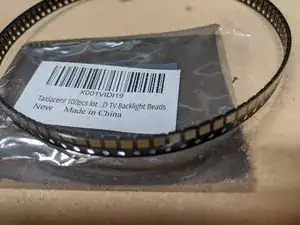

Отдельные поверхностно-монтируемые светодиоды стоят примерно $0.11 каждый, но нужно покупать около 100 штук, чтобы получить такую цену.
Планки светодиодов имеют медную пластину, поэтому требуется применять горячий воздух, чтобы полностью прогреть медь. Станция для горячего воздуха для SMD, вероятно, не сможет достаточно разогреть медную пластину, чтобы расплавить припой.
Шаг 1

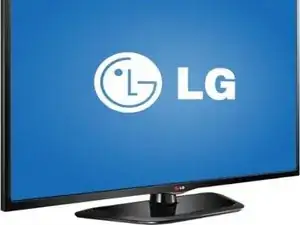

LCD/LED телевизор LG 47LN5400. (фото с http://www.shoptv.com/)
Шаг 2
Подготовьте стол, достаточно большой, чтобы разместить телевизор лицевой стороной вниз.
Положите на стол мягкую ткань или полотенце для защиты ЖК-экрана.
Снимите винты, удерживающие подставку.
Снимите все винты, удерживающие заднюю крышку, и снимите крышку.
Снимите динамики и маленькую плату в нижней центральной части (за логотипом LG).
Снимите прямоугольную пластину в нижней центральной части и аккуратно отсоедините 2 ленточных кабеля, подключенных к ЖК-дисплею. Поднимите вверх чёрную фиксирующую защёлку и аккуратно вытяните кабели, используя прозрачную пластиковую язычок.
Шаг 3
Переверните телевизор, чтобы ЖК-экран оказался вверх.
Аккуратно снимите пластиковую рамку, осторожно подгибая защёлки, которые удерживают её в корпусе.
Снимите ЖК-панель. Внимание! ЖК-панель хрупкая и легко ломается. Подложите под экран большой лист картона и аккуратно поддерживайте вес панели, не допуская изгиба. (Если она треснет, то у вас появится значительно более дорогостоящая проблема с ремонтом.)
Убедитесь, что у вас есть устойчивая поверхность, достаточно большая, чтобы удерживать ЖК-панель.
Шаг 4
Снимите маленькие винты с четырёх металлических рам вокруг внешней части телевизора. Обязательно запоминайте расположение и ориентацию каждой детали.
Снимите пластиковую опорную рамку ЖК.
Снимите рассеивательные панели, позаботьтесь о сохранении их ориентации. Можно отметить нижний левый угол всех панелей маркером.
Переверните телевизор на другую сторону. Снимите белые пластиковые стойки ЖК-панели. Сожмите защёлки и вытолкните стойку из шасси.
Шаг 5
Переверните телевизор снова на спину.
Снимите белую пластиковую пластину, закрывающую светодиодные планки.
Шаг 6
Следуйте отличным инструкциям по диагностике в видео на YouTube: LG No Picture, Screen Flash 47LN5200 47LN5400 47LA6200 47LN5700 47LN5750 47LN5790
Обязательно отсоедините разъём питания светодиодов перед проверкой блока питания!
После определения мест выхода из строя светодиодов у вас есть выбор:
Приобрести заменяющие светодиодные планки; убедитесь, что заказываете правильный номер детали. Заметьте, что существуют разные номера деталей для различных планок.
Заменить все светодиодные планки.
Заменить отдельные светодиоды, используя метод с горячим воздухом, показанный в видео. Это не так трудно, как кажется. Но потребуется уверенная рука и хорошее зрение, чтобы правильно разместить новые светодиоды.
Обязательно снимите двусторонний скотч со светодиодной планки перед нагревом!
И замените снятый скотч на новый двусторонний скотч.
Шаг 7

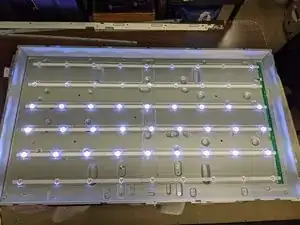

После замены светодиодных планок (или отдельных светодиодов) протестируйте подсветку перед окончательной сборкой.
Подключите разъём питания светодиодов обратно.
Вставьте сетевой кабель в розетку. Все ли светодиоды теперь светятся? Если да — поздравляю! Если нет — повторно проверьте светодиоды с блоком питания.
Заключение
Для повторной сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
