Термостат Nest Learning 3-го поколения застрял в положении включено
У меня в доме система отопления с горячими водяными радиаторами. Дом разделён на несколько зон. В каждой зоне установлен термостат, управляющий клапаном, который открывает подачу горячей воды к радиатору в этой зоне.
Эти клапаны управляются блоком Caleffi Z-One Relay ZSR-106 Multi-Zone Pump Control. Другие модели в этой серии включают ZSR-103, ZSR-104, которые, как я предполагаю, работают аналогично.
Шаг 1

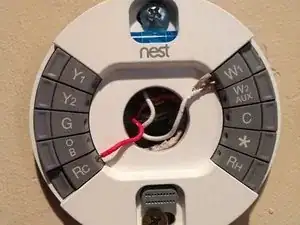

Существующий термостат был двухпроводным, использовались только провода R и W. Для включения отопления он замыкал R (24 В перем. тока) с W (нагрев).
У термостата Nest есть встроенная батарея, которую нужно заряжать. Если подключены только два провода, он заимствует питание с этих линий. Для некоторых установок он не потребляет достаточно тока, чтобы включить отопление. К сожалению, в моей установке он потреблял слишком много тока.
База Nest также использует питание и забирает его из двухпроводных установок. В моём случае простая установка базы БЕЗ ТЕРМОСТАТА была достаточна, чтобы активировать отопление.
Я думал, что база Nest пассивна и просто соединяет провода. Но это НЕ так. У неё есть источник питания и интегральные схемы, поэтому она тоже требует питания.
Это означало, что отопление постоянно работало, даже когда термостат Nest показывал, что оно выключено.
Шаг 2
Решение — добавить провод C, также называемый общим или нулевым проводом.
Термостат Nest и база Nest могут использовать питание между R и C и не влиять на провод W (нагрев).

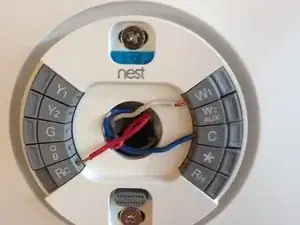

К счастью, в моей проводке кабель фактически имел три жилы. Поэтому мне нужно было лишь зачистить и подключить третью жилу.
Также к счастью, у Caleffi ZSR-106 есть клемма для C, просто она не была подключена. Поэтому осталось лишь зачистить и подключить третью жилу и с этой стороны.
Шаг 3
Ища решение моей проблемы, я обнаружил ещё несколько моментов:
В двухпроводной установке, если отопление никогда не включается (например, летом), батарея в термостате Nest может разрядиться. Тогда термостат Nest ВКЛЮЧИТ ОТОПЛЕНИЕ только для того, чтобы зарядить батарею.
Эту проблему также решает трёхпроводная установка (добавление провода C).
Ещё одна проблема может возникнуть, если вы попытаетесь подключить слишком много термостатов Nest к одному трансформатору питания. Термостат Nest потребляет много энергии при зарядке батареи, так что это суммируется. У меня этой проблемы не было, поэтому я не могу судить о ней детально.
Я пробовал это только с термостатом Nest 3-го поколения. Ожидаю, что другие версии похожи, но я их не проверял.
Вывод
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
