Замена экрана Nest Thermostat E

Схватите внешнее кольцо дисплея пальцами и тяните прямо от корпуса, одновременно поворачивая по часовой стрелке, чтобы снять термостат со стены.

Перейдите к распределительному щиту и отключите соответствующий автомат, чтобы убедиться, что питание на термостат не подаётся.

После отключения питания отсоедините провода Y1, G, R, W1, C и OB.

Запомните расположение каждого провода для последующей сборки.

Удалите два шурупа для гипсокартона длиной 1 ¼” (32 мм), удерживающих основание с дисплеем и монтажную пластину в стене, при помощи крестовой отвертки Philips #2.

Снимите монтажную пластину и основание с дисплеем.

Отожмите основание с дисплеем от монтажной пластины с помощью приспособления для вскрытия iFixit.

Удалите четыре винта 6 мм при помощи крестовой отвертки Philips #0.

Два меньших винта находятся вокруг штыревого разъёма, а два больших — у внешнего ободка.

Возьмите штыревой разъём и потяните вверх, чтобы отделить заднюю панель термостата от корпуса.

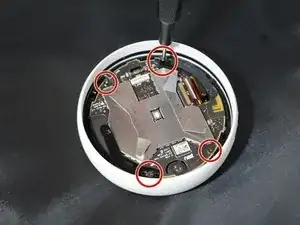

Удалите четыре винта.

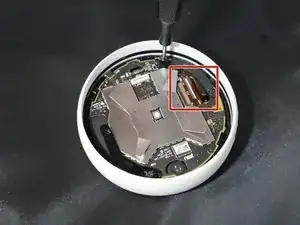

Схватите оранжевую язычок пинцетом и аккуратно тяните гибкий шлейф прямо от платы.

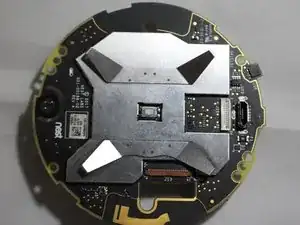

Переверните дисплей — корпус батареи выпадет из основания.

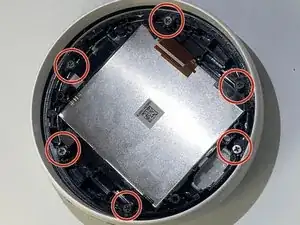

Удалите шесть винтов.

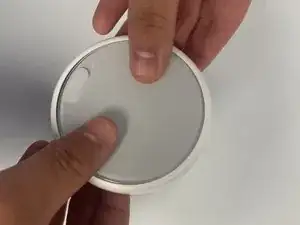

Выдавите дисплей из ручки управления (циферблата).

Возможно, потребуется слегка провернуть.

Не прикладывайте чрезмерную силу — это может повредить экран Nest Thermostat E.

Вы можете услышать щелчок — это означает, что дисплей вышел из держателя.

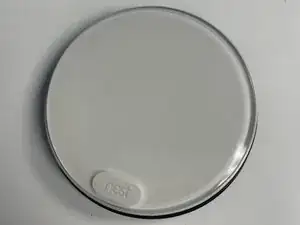

Установите новый экран.
