Замена ЖК-экрана термостата Nest Learning, 2-е поколение

Схватите металлическое наружное кольцо экрана пальцами и тяните прямо от стены.

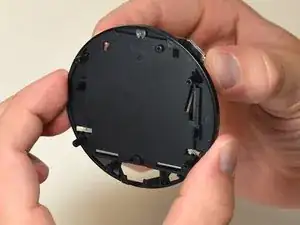

Переверните дисплей.

Удалите четыре винта 6 мм с задней стороны дисплея с помощью крестовой отвертки Phillips #0.

Зажмите серый 20-контактный разъем пальцами и тяните прямо от дисплея.

Не тяните слишком далеко, так как на задней панели есть шлейф, соединяющий 20-контактный разъем с дисплеем.

Найдите синий язычок на конце шлейфа с надписью «1. Pull».

Схватите язычок пальцами и тяните прямо от материнской платы.

Найдите синий язычок с надписью «2. Pull».

С помощью пинцета поднимите батарею вверх и отнесите её от дисплея.

Не тяните слишком далеко, так как батарея всё ещё подключена к материнской плате и её нужно отсоединить.

Найдите синий язычок с надписью «3 unplug».

Схватите батарею пальцами. Осторожно тяните прямо от дисплея, чтобы отсоединить батарею от материнской платы.

Схватите батарею пальцами и тяните прямо от материнской платы, чтобы отделить батарею от дисплея.

Найдите датчик авто-отсутствия.

Удалите четыре винта 3 мм крестовой отверткой #0.

Удалите один винт 4 мм, расположенный на краю датчика авто-отсутствия. Используйте крестовую отвертку #0.

Подденьте датчик авто-отсутствия с материнской платы с помощью пинцета.

Осторожно отлейте медную фольгу от экранирующей пластины EMI.

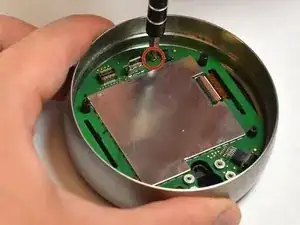

Удалите один винт 4 мм с материнской платы с помощью крестовой отвертки #0.

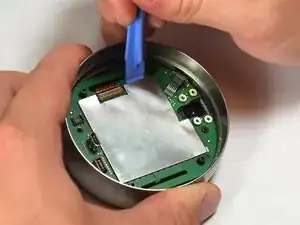

Снимите экранирующую пластину EMI с материнской платы с помощью пластиковых инструментов для вскрытия.

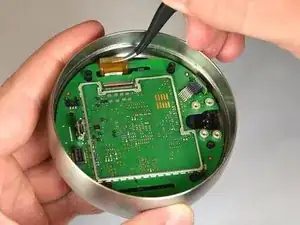

Осторожно отщелкните шлейф ЖК с материнской платы с помощью пинцета.

Найдите чёрные фиксаторы, удерживающие дисплей на материнской плате.

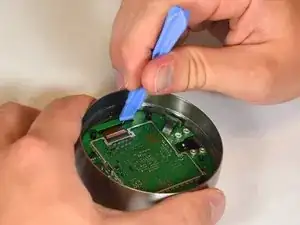

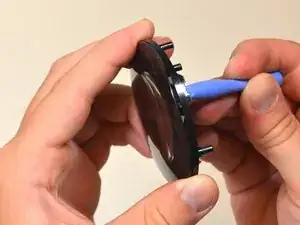

Осторожно оттолкните чёрные фиксаторы от материнской платы с помощью пластиковых инструментов для вскрытия.

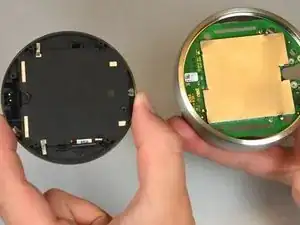

Осторожно потяните лицевую панель дисплея от материнской платы.

Передняя часть стеклянного экрана и пластиковая рамка скреплены только слабым клеем.

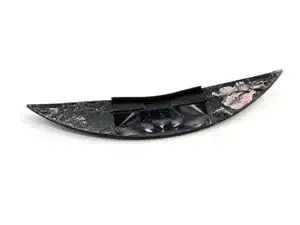

Оттолкните полукруглый нижний край дисплея от пластиковой рамки с помощью пластиковых инструментов для вскрытия.

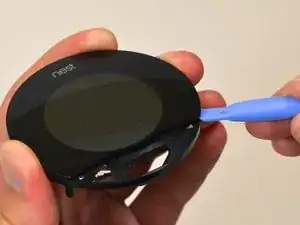

Осторожно разъедините переднее стекло и пластиковую рамку с помощью пластиковых инструментов для вскрытия.

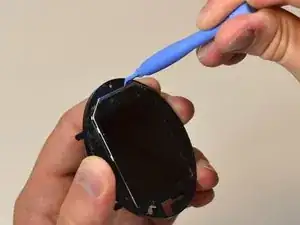

Осторожно подденьте ЖК-экран из пластиковой рамки с помощью пластиковых инструментов для вскрытия.

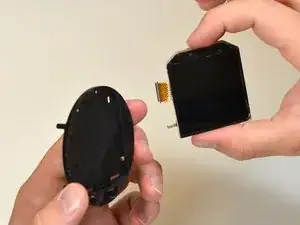

Осторожно извлеките ЖК-экран из пластиковой рамки пальцами.
