Замена датчика режима авто-отсутствия Nest Learning Thermostat 2-го поколения
При замене датчика режима авто-отсутствия требуется вынуть батарею. Руководство по замене батареи должно быть выполнено заранее перед началом работ. Для работы потребуются пинцет и отвертка Phillips #0.
Шаг 1

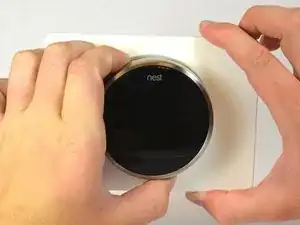

Схватите металлическое внешнее кольцо дисплея пальцами и потяните прямо от стены.
Шаг 2
Переверните дисплей.
Снимите четыре винта 6 мм с задней стороны дисплея с помощью отвертки Phillips #0.
Шаг 3
Сожмите серый 20-контактный разъем пальцами и потяните прямо от дисплея.
Не тяните слишком сильно, так как на задней панели есть лента, соединяющая 20-контактный разъем с дисплеем.
Шаг 4

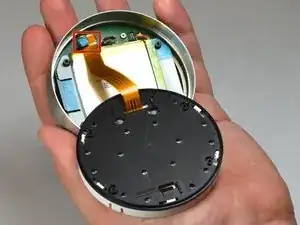

Найдите синий язычок на конце ленты с надписью «1. Pull».
Схватите язычок пальцами и потяните прямо от материнской платы.
Шаг 5

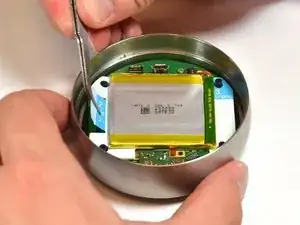

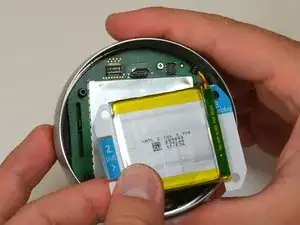

Найдите синий язычок с надписью «2. Pull».

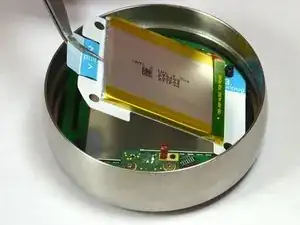

Используйте пинцет, чтобы вытащить батарею вверх и от дисплея.
Не тяните слишком далеко, так как батарея всё ещё подсоединена к материнской плате и её необходимо отключить.
Шаг 6

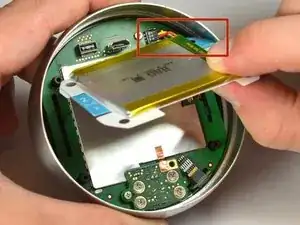

Найдите синий язычок с надписью «3 unplug».

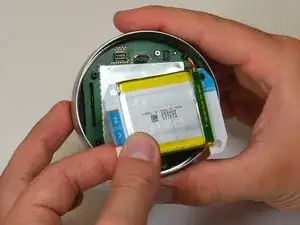

Возьмите батарею пальцами. Осторожно потяните прямо от дисплея, чтобы отключить батарею от материнской платы.
Шаг 7
Возьмите батарею пальцами и потяните прямо от материнской платы, чтобы отделить батарею от дисплея.
Шаг 8

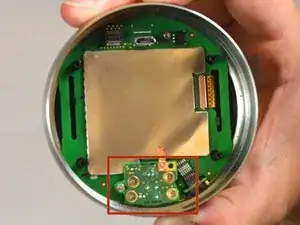

Найдите датчик режима авто-отсутствия.
Шаг 9

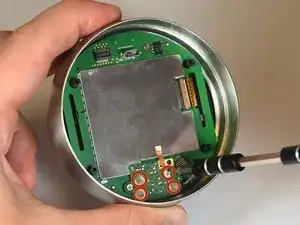

Снимите четыре винта 3 мм с помощью отвертки Phillips #0.
Снимите один винт 4 мм, расположенный на краю датчика режима авто-отсутствия. Используйте отвертку Phillips #0.
Шаг 10

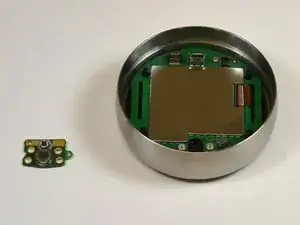

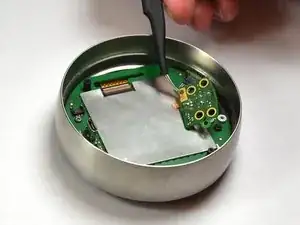

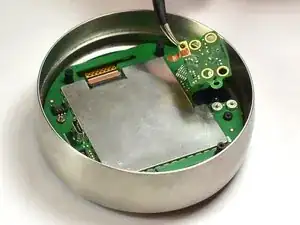

Подденьте датчик режима авто-отсутствия с материнской платы с помощью пинцета.
Осторожно отсоедините медную фольгу от экрана электромагнитной защиты.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
