Замена кнопки питания Garmin Drive 50 LM
Если при нажатии кнопка питания не включает устройство, её, возможно, требуется заменить. Прежде чем покупать новую деталь, попробуйте очистить область вокруг кнопки после извлечения и проверить наличие мусора, который может блокировать кнопку. Если кнопка питания по-прежнему не включает устройство, причиной неполадки может быть плата.
Выполните эти шаги по порядку, чтобы получить доступ к кнопке питания и заменить её в Garmin Drive 50 LM.
Шаг 1
Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 9 мм, фиксирующие корпус.
Шаг 2
Вставьте инструмент для вскрытия в зазор между крышкой и шасси.
Подденьте по периметру устройства, пока крышка не освободится.
Рекомендуется сначала работать вдоль длины устройства, затем по ширине.
Шаг 3
После открытия установите экран со смещением, чтобы можно было увидеть жёлтый шлейф.
Шаг 4
Пинцетом поднимите коричневую защёлку, чтобы освободить ленточный кабель.
Осторожно отключите жёлтый ленточный кабель.
Шаг 5

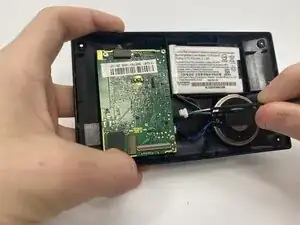

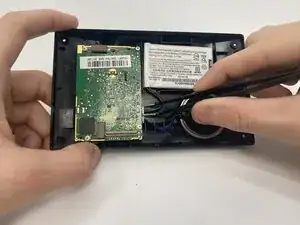

Пинцетом отсоедините аккумулятор (красный провод) от платы.
То же самое выполните для динамика (синий провод).
Осторожно отведите оба провода в сторону от платы; при необходимости полностью извлеките динамик и аккумулятор, аккуратно вытянув их из корпуса.
Шаг 6

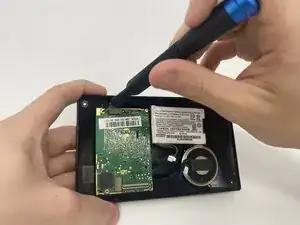

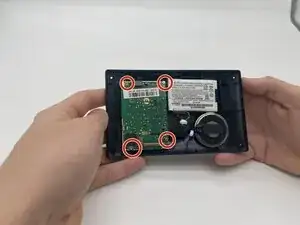

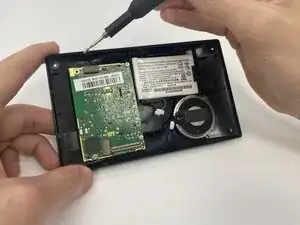

Отверткой Torx T5 выкрутите четыре винта длиной 5 мм в углах платы, прикреплённой к задней части корпуса.
Шаг 7

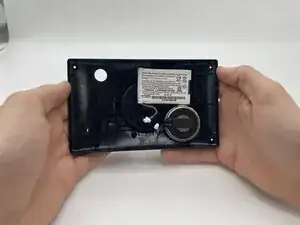

Осторожно извлеките плату из корпуса.
Шаг 8

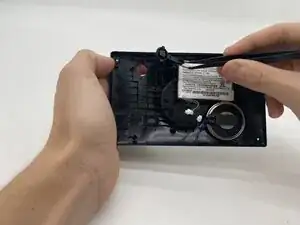

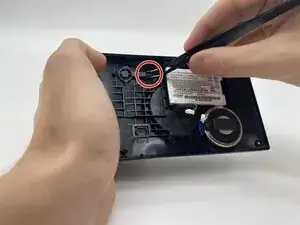

Пинцетом подденьте кнопку от этой защёлки в сторону, аккуратно потяните вверх, пока она не выйдет из посадочного места.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
