Снятие внутреннего блока

Положите устройство вверх дном на рабочую поверхность.

Подушка под лицом удерживается на месте семью пластиковыми защёлками.

Используйте пальцы, чтобы аккуратно сдвинуть подушку прямо от опоры лица и снять её.

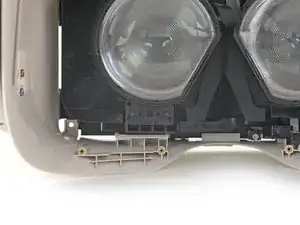

Отверткой Torx T5 отвинтите восемь винтов 4,5 мм, фиксирующих опору лица.

Один из винтов закрыт защитной наклейкой. Протолкните отвёртку через наклейку, чтобы выкрутить винт.

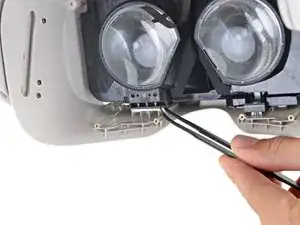

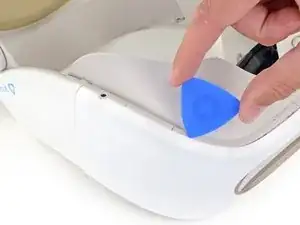

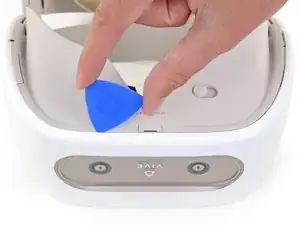

Вставьте медиатор для вскрытия в верхний левый угол опоры лица.

Поверните медиатор, чтобы освободить пластиковую защёлку, фиксирующую опору лица.

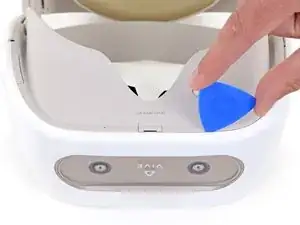

Повторите для верхнего правого угла.

Пока не снимайте опору лица. Она всё ещё подключена шлейфом датчика опоры лица.

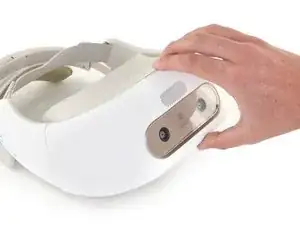

Аккуратно переверните устройство.

Вытащите опору лица настолько, чтобы получить доступ к винтам, фиксирующим датчик опоры лица.

Не допускайте натяжения шлейфа датчика опоры лица.

При сборке убедитесь, что шлейф датчика опоры лица расположен между линзами перед установкой опоры лица.

Отверткой Torx T5 отвинтите два винта 2,4 мм, фиксирующих датчик опоры лица к опоре лица.

Снимите опору лица.

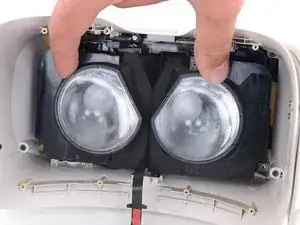

Сдвиньте линзы пальцами друг к другу, чтобы они располагались ближе к центру устройства.

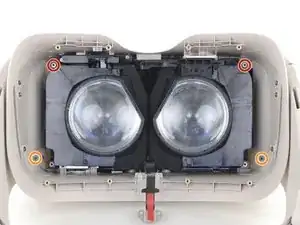

Отверткой Torx T5 отвинтите четыре винта, фиксирующие переднюю панель изнутри устройства:

Два винта 5,7 мм с мелкой резьбой

Два винта 5,5 мм с крупной резьбой

Крупнорезьбовые винты легко сорвать. При сборке затяните крупнорезьбовые винты вручную до упора и больше не затягивайте.

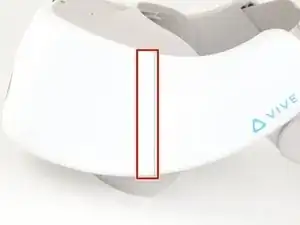

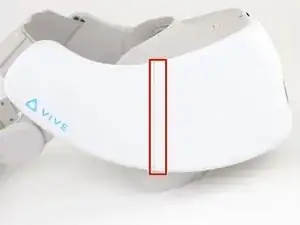

Обратите внимание на расположение пластиковых сварных швов по обоим вертикальным краям передней панели.

После сборки зазор между передней панелью и боковыми панелями может больше не совпадать. Это косметический дефект только и не влияет на работу. Защёлки и винты передней панели достаточно надёжно её фиксируют к остальной части устройства.

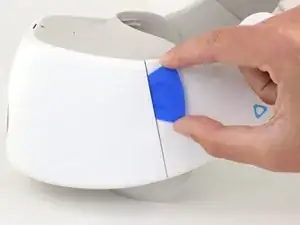

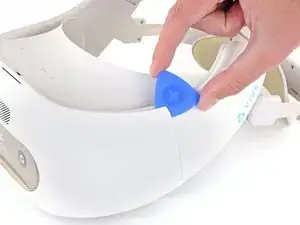

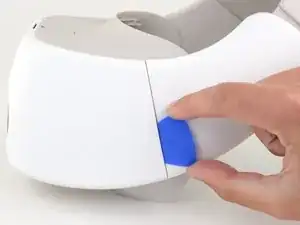

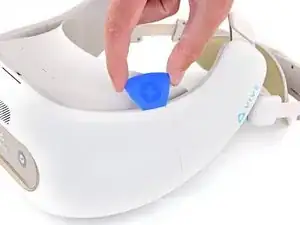

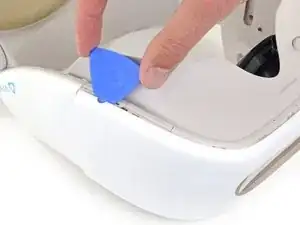

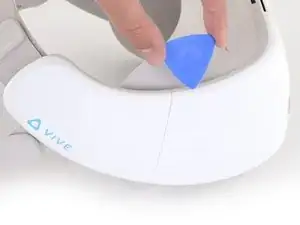

Вставьте медиатор для вскрытия в верхнюю часть передней панели рядом с верхним левым углом.

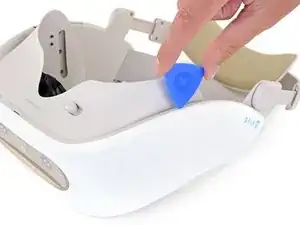

Проведите медиатором вокруг верхнего левого угла передней панели.

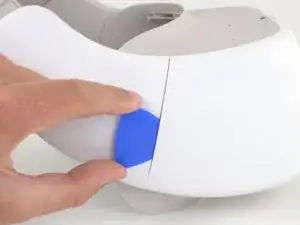

Используйте медиатор, чтобы отделить сварной шов, фиксирующий левый вертикальный край передней панели.

Для отделения шва может потребоваться значительная сила.

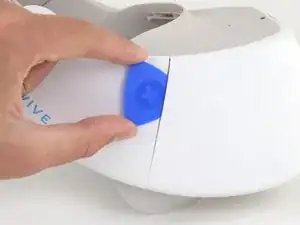

Вставьте медиатор для вскрытия в верхнюю часть передней панели рядом с верхним правым углом.

Проведите медиатором вокруг верхнего правого угла передней панели.

Используйте медиатор, чтобы отделить сварной шов, фиксирующий правый вертикальный край передней панели.

Для отделения шва может потребоваться значительная сила.

Переверните устройство вверх дном.

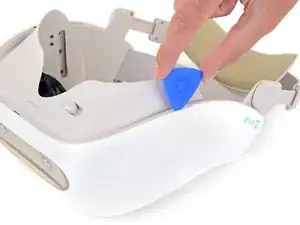

Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижний правый край передней панели к корпусу.

Проведите медиатором вдоль нижнего края передней панели, чтобы отделить её от корпуса.

Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижний левый край передней панели к корпусу.

Переверните устройство в обычное положение.

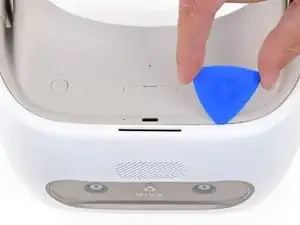

Используйте медиатор для вскрытия, чтобы отделить последние пластиковые защёлки, удерживающие верхнюю часть передней крышки.

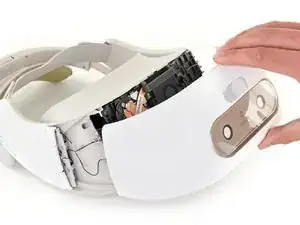

Снимите переднюю крышку.

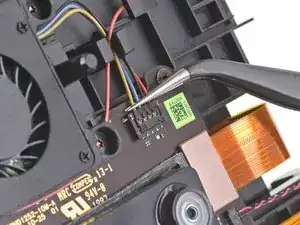

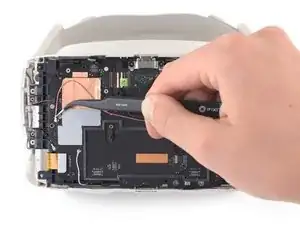

С помощью изогнутых пинцетов отключите кабель вентилятора процессора от материнской платы.

Отсоединяйте разъём вентилятора процессора, поднимая его строго вверх от материнской платы.

При сборке выровняйте разъём вентилятора процессора с гнездом и нажмите на него пальцем прямо вниз до посадки на материнскую плату.

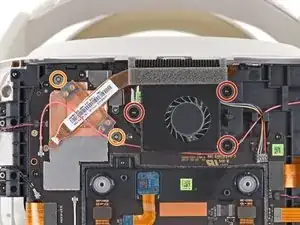

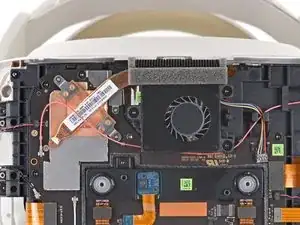

Используйте отвёртку Torx T5, чтобы выкрутить три винта 5,5 мм, крепящие вентилятор процессора.

Используйте крестовую отвёртку (Phillips), чтобы выкрутить два винта 2,3 мм, крепящие радиатор процессора.

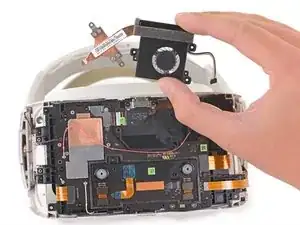

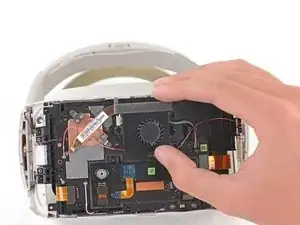

Снимите вентилятор процессора.

При сборке не зажимайте красный антенный кабель между радиатором и контактными пластинами.

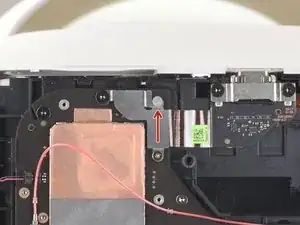

Используйте отвёртку Torx T5, чтобы выкрутить чёрный винт 5,5 мм с кронштейна кабеля кнопки питания.

Используйте крестовую отвёртку (Phillips), чтобы выкрутить винт 2,3 мм с кронштейна кабеля кнопки питания.

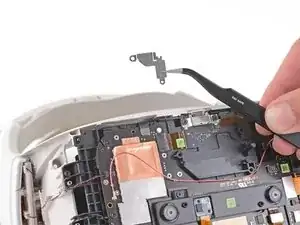

С помощью пинцета или пальцев снимите кронштейн кабеля кнопки питания с материнской платы.

При сборке установите кронштейн кабеля кнопки питания на штырь материнской платы перед затяжкой винтов.

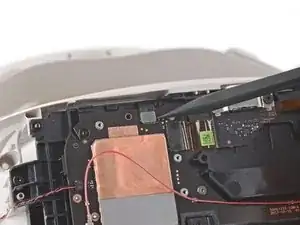

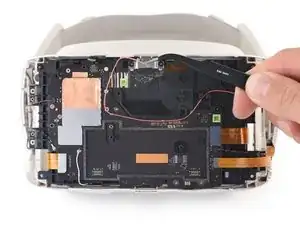

Используйте заострённый конец лопатки, чтобы отключить кабель кнопки питания от материнской платы.

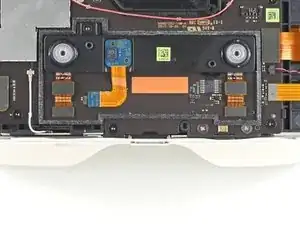

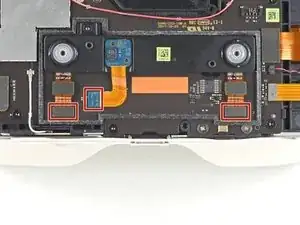

Подденьте плоским концом лопатки три ленточных кабеля, соединяющие блок датчиков приближения с материнской платой.

Используйте отвёртку Torx T5, чтобы выкрутить винт 4,5 мм, крепящий блок датчиков приближения.

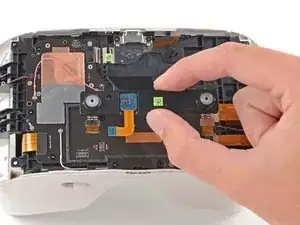

Снимите блок датчиков приближения с материнской платы.

Антенные разъёмы хрупкие и могут отломаться от материнской платы. При отключении антенных кабелей используйте эту технику.

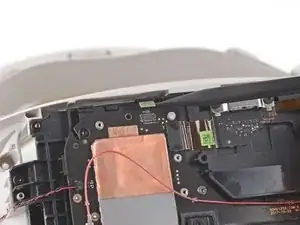

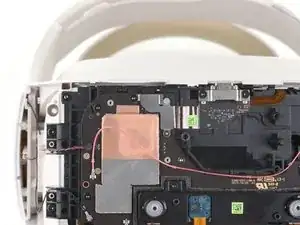

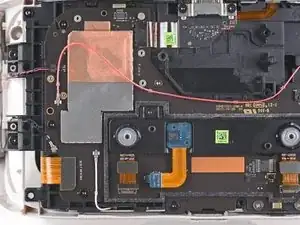

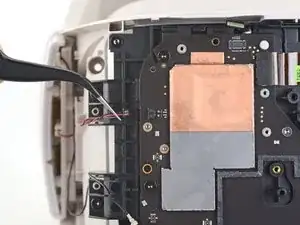

Используйте лопаточку или пинцет, чтобы отключить красный антенный кабель от передней части устройства.

Выведите антенный кабель из передней части устройства и отложите в сторону.

При сборке обязательно пропустите кабель обратно через скобы и фиксаторы, удерживающие его.

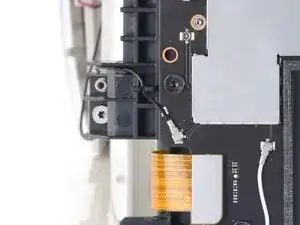

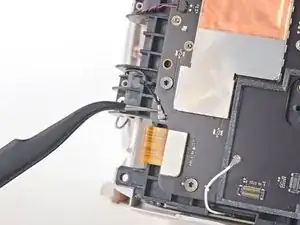

Используйте лопаточку или пинцет, чтобы отсоединить чёрный антенный кабель от материнской платы.

При сборке пропустите чёрный антенный кабель обратно через его канал и зажим.

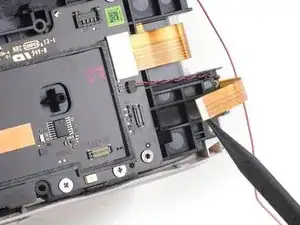

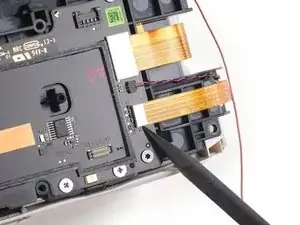

Используйте лопаточку, чтобы отключить ленточный кабель, соединяющий кнопки громкости и разъём гарнитуры с материнской платой.

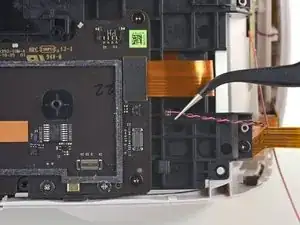

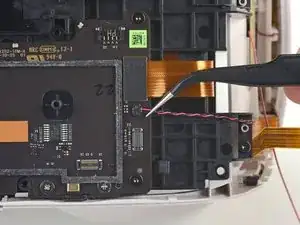

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от правой стороны материнской платы.

При сборке установите провод динамика так, чтобы золотые контакты были обращены к Вам, а красный провод находился сверху.

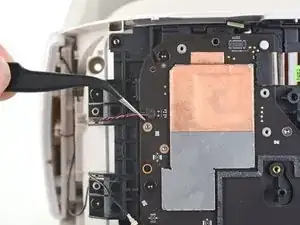

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от левой стороны материнской платы.

При сборке установите провод динамика так, чтобы золотые контакты были обращены к Вам, а чёрный провод находился сверху.

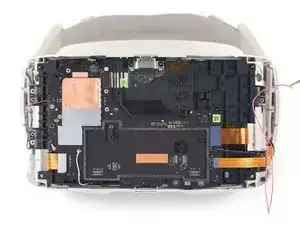

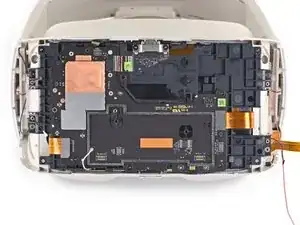

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта 5,6 мм, крепящие углы внутренней сборки к корпусу.

Используйте крестовую отвёртку (Phillips), чтобы выкрутить два серебряных винта 7,2 мм с нижней стороны материнской платы.

Используйте отвёртку Torx T5, чтобы выкрутить два винта 5,5 мм, крепящие внутреннюю сборку к внутренней части корпуса.

При сборке убедитесь, что внутренняя сборка полностью установлена на центровочных штырях с каждой стороны и плотно прилегает к выступам корпуса перед затяжкой этих двух винтов.

Проверьте правильную работу реечного механизма перед продолжением сборки.

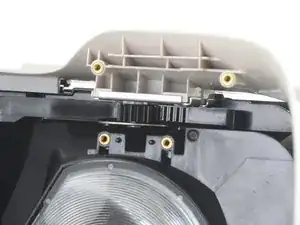

Используйте отвёртку Torx T5, чтобы выкрутить два винта 4,5 мм, крепящие кронштейн под левым объективом.

Снимите скобу под левым объективом.

Для обеспечения корректной работы убедитесь, что эта деталь правильно установлена на механизме регулировки, сдвинув объективы как можно ближе друг к другу перед её повторной установкой.

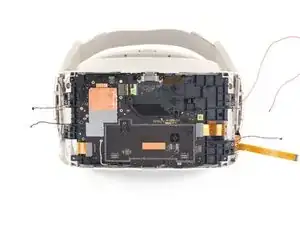

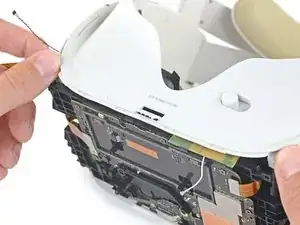

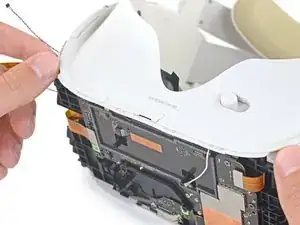

Перед снятием внутреннего узла немного откиньте переднюю часть наружу, чтобы пропустить через рамку крышку слота для microSD-карты.

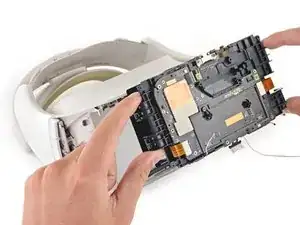

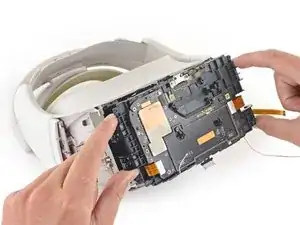

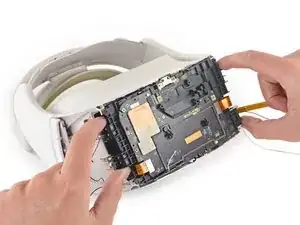

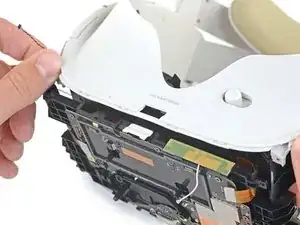

Осторожно извлеките внутренний узел через переднюю часть устройства.

Внутренний узел может выходить не легко. При необходимости аккуратно сгибайте наружную рамку, чтобы создать зазор для выхода краёв.

Не применяйте силу при извлечении частей внутреннего узла.

При сборке пропустите крышку слота microSD, упомянутую в предыдущем шаге, обратно через рамку по мере возврата внутреннего узла на место.

При сборке:

Убедитесь, что при установке внутреннего узла не зажаты ни одна из пяти свободных проводов и кабелей.

Держите объективы как можно ближе друг к другу и совмещайте зубчатую рейку с шестернёй и шайбой.

Это обеспечит правильное выравнивание объективов.
