Отключение светодиодов

Это руководство только как предварительное условие! Это руководство является частью другой процедуры и не предназначено для использования в одиночку.

Следуйте этому руководству, чтобы отключить светодиодные дисплеи от материнской платы в HTC Vive Focus.

Перед началом выключите устройство. Будьте осторожны, чтобы не включить устройство во время ремонта. Если вы случайно включили устройство, прекратите работу и выключите его снова перед продолжением.

Для выполнения этого ремонта потребуется разрушить пластиковые сварные швы, которые удерживают переднюю крышку на устройстве. После этого ремонта зазоры между пластиковой передней крышкой и боковыми панелями больше не будут ровными. Это повреждение является постоянным, но носит только косметический характер и не повлияет на функциональность, удобство использования или работу устройства.

Шаг 1

Поместите устройство вверх дном на рабочую поверхность.

Подушка упора для лица слегка удерживается семью пластиковыми защелками.

Аккуратно снимите подушку упора для лица, потянув её прямо от упора для лица пальцами.

Шаг 2

Используйте отвертку Torx T5, чтобы вынуть восемь винтов длиной 4,5 мм, крепящих упор для лица.

Один из винтов будет закрыт наклейкой, заметной при вскрытии. Протолкните отвертку через наклейку, чтобы снять винт.

Шаг 3

Вставьте медиатор для вскрытия в верхний левый угол упора для лица.

Поверните медиатор, чтобы освободить пластиковую защелку, удерживающую упор для лица.

Повторите для верхнего правого угла.

Не снимайте упор для лица пока. Он все ещё подключён шлейфом датчика упора для лица.

Шаг 4

Осторожно переверните устройство.

Выдвиньте упор для лица лишь настолько, чтобы получить доступ к винтам, крепящим датчик упора для лица.

Не допускайте натяжения шлейфа датчика упора для лица.

При сборке убедитесь, что шлейф датчика упора для лица расположен между линзами перед установкой упора для лица на место.

Шаг 5

Используйте отвертку Torx T5, чтобы вынуть два винта длиной 2,4 мм, крепящие датчик упора для лица к упору для лица.

Шаг 6

Снимите упор для лица.

Шаг 7

Сдвиньте линзы пальцами навстречу друг другу так, чтобы они располагались ближе к центру устройства.

Шаг 8

Используйте отвертку Torx T5, чтобы вынуть четыре винта, крепящие переднюю крышку изнутри устройства:

Два винта 5,7 мм с мелкой резьбой

Два винта 5,5 мм с крупной резьбой

Винты с крупной резьбой легко срываются. При сборке затягивайте винты с крупной резьбой до упора вручную и больше не затягивайте.

Шаг 9

Обратите внимание на расположение пластиковых сварных швов по обеим вертикальным кромкам передней крышки.

После сборки зазор между передней крышкой и боковыми панелями может больше не быть ровным. Это косметический дефект только и не повлияет на работу. Защёлки и винты передней крышки достаточно надёжно фиксируют её на устройстве.

Шаг 10

Вставьте медиатор для вскрытия в верхнюю часть передней крышки рядом с верхним левым углом.

Проведите медиатором вокруг верхнего левого угла передней крышки.

Шаг 11

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий левую вертикальную кромку передней крышки.

Для отделения шва может потребоваться значительная сила.

Шаг 12

Вставьте медиатор в верхнюю часть передней крышки рядом с верхним правым углом.

Проведите медиатором вокруг верхнего правого угла передней крышки.

Шаг 13

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий правую вертикальную кромку передней крышки.

Для отделения шва может потребоваться значительная сила.

Шаг 14

Переверните устройство вверх дном.

Используйте медиатор, чтобы освободить пластиковые защелки, фиксирующие нижнюю правую кромку передней крышки к устройству.

Шаг 15

Проведите медиатором вдоль нижнего края передней крышки, чтобы отделить её от устройства.

Шаг 16

Используйте медиатор, чтобы освободить пластиковые защелки, фиксирующие нижнюю левую кромку передней крышки к устройству.

Шаг 17

Переверните устройство в обычное положение.

Используйте медиатор для вскрытия, чтобы отделить последние пластиковые защёлки, фиксирующие верхнюю часть передней крышки.

Шаг 18

Снимите переднюю крышку.

Шаг 19

Используйте пинцет с изогнутыми наконечниками, чтобы отсоединить кабель вентилятора ЦП от материнской платы.

Поднимайте разъём вентилятора ЦП строго вертикально вверх от материнской платы, чтобы отсоединить его от разъёма.

При обратной сборке совместите разъём вентилятора ЦП с гнездом и нажмите на него пальцем прямо вниз в материнскую плату.

Шаг 20

Используйте отвёртку Torx T5, чтобы выкрутить три винта 5.5 мм, фиксирующие вентилятор ЦП.

Используйте крестовую отвёртку, чтобы выкрутить два винта 2.3 мм, фиксирующие радиатор ЦП.

Шаг 21

Снимите вентилятор ЦП.

При обратной сборке не зажимайте красный кабель антенны между радиатором и контактными пластинами.

Шаг 22

Используйте отвёртку Torx T5, чтобы выкрутить чёрный винт 5.5 мм с держателя кабеля кнопки питания.

Используйте крестовую отвёртку, чтобы выкрутить винт 2.3 мм с держателя кабеля кнопки питания.

Шаг 23

Используйте пинцет или пальцы, чтобы снять держатель кабеля кнопки питания с материнской платы.

При обратной сборке установите держатель кабеля кнопки питания на штифт на материнской плате перед вкручиванием винтов.

Шаг 24

Используйте остроконечный конец лопатки, чтобы отсоединить кабель кнопки питания от материнской платы.

Шаг 25

Подденьте плоским концом лопатки, чтобы отсоединить три ленточных кабеля, соединяющие массив датчиков приближения с материнской платой.

Шаг 26

Используйте отвёртку Torx T5, чтобы выкрутить винт 4.5 мм, крепящий массив датчиков приближения.

Шаг 27

Снимите массив датчиков приближения с материнской платы.

Шаг 28

Разъёмы антенн хрупкие и могут отломаться от материнской платы. При отсоединении кабелей антенн используйте этот приём.

Используйте лопатку или пинцет, чтобы отсоединить красный кабель антенны от передней части устройства.

Выведите кабель антенны из передней части устройства и отложите его в сторону.

При обратной сборке обязательно пропустите кабель через кронштейны и защёлки, фиксирующие его.

Шаг 29

Используйте лопатку или пинцет, чтобы снять чёрный кабель антенны с материнской платы.

При обратной сборке пропустите чёрный кабель антенны через его канал и защёлку.

Шаг 30

Используйте лопатку, чтобы отсоединить ленточный кабель, соединяющий кнопки громкости и разъём для наушников с материнской платой.

Шаг 31

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от правой стороны материнской платы.

При обратной сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а красный провод находился сверху.

Шаг 32

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от левой стороны материнской платы.

При обратной сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а чёрный провод находился сверху.

Шаг 33

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта 5.6 мм, фиксирующие углы внутренней сборки к раме.

Используйте крестовую отвёртку, чтобы выкрутить два серебряных винта 7.2 мм с нижней части материнской платы.

Шаг 34

Используйте отвёртку Torx T5, чтобы выкрутить два винта 5.5 мм, фиксирующие внутреннюю сборку с внутренней стороны рамы.

При обратной сборке убедитесь, что внутренняя сборка полностью села на центровочные штифты с каждой стороны и плотно прилегает к выступам рамы перед затяжкой этих двух винтов.

Проверьте правильность работы реечного механизма перед продолжением обратной сборки.

Шаг 35

Используйте отвёртку Torx T5, чтобы выкрутить два винта 4.5 мм, фиксирующие кронштейн под левым объективом.

Шаг 36

Снимите кронштейн под левой линзой.

Чтобы обеспечить корректную работу, убедитесь, что эта деталь правильно установлена на механизме регулировки — перед повторной установкой сдвиньте линзы как можно ближе друг к другу.

Шаг 37

Перед снятием внутренней сборки слегка откиньте переднюю часть, чтобы вывести крышку слота microSD через рамку.

Шаг 38

Аккуратно извлеките внутреннюю сборку через переднюю часть устройства.

Внутренняя сборка может выходить не легко. Осторожно согните внешнюю рамку по мере необходимости, чтобы края могли пройти.

Не применяйте силу при извлечении какой-либо части внутренней сборки.

При сборке снова проденьте крышку слота microSD, упомянутую на предыдущем шаге, через рамку, пока возвращаете внутреннюю сборку на место.

Шаг 39

При сборке:

Следите, чтобы при установке внутренней сборки не защемить ни один из пяти свободных проводов и кабелей.

Держите линзы как можно ближе друг к другу и совместите зубчатую рейку с шестерней и шайбой.

Это обеспечит правильную выверку линз.

Шаг 40

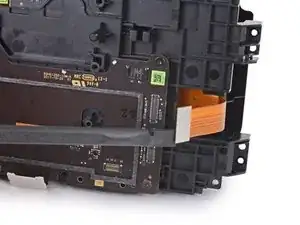

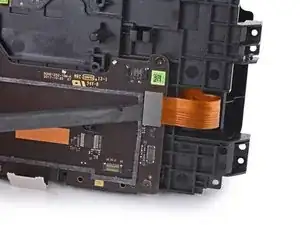

Используйте плоский конец лопатки, чтобы отсоединить шлейф левого светодиодного дисплея от материнской платы.

Шаг 41

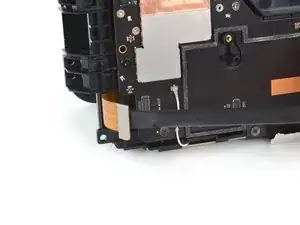

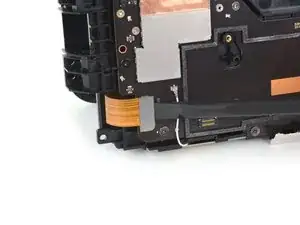

Используйте плоский конец лопатки, чтобы отсоединить шлейф правого светодиодного дисплея от материнской платы.

Шаг 42

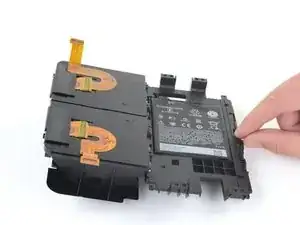

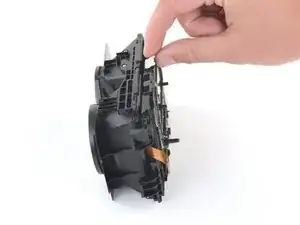

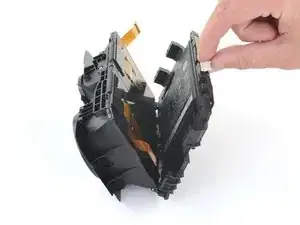

Откиньте среднюю рамку, чтобы получить доступ к аккумулятору.

При сборке будьте осторожны, чтобы не раздавить шлейфы светодиодных дисплеев при складывании средней рамки обратно на место.

Заключение

Для повторной сборки устройства выполните приведённые выше шаги в обратном порядке.

Ремонт не прошёл как ожидалось? Попробуйте базовое устранение неполадок или обратитесь за помощью к нашему сообществу Answers.

Перевод руководства с ifixit.com
