Замена блока датчиков приближения HTC Vive Focus

Разместите устройство вверх дном на рабочей поверхности.

Подушка под лицо удерживается слабо семью пластиковыми защёлками.

Используйте пальцы, чтобы осторожно потянуть подушку и снять её прямо с опоры для лица.

Используйте отвертку Torx T5, чтобы удалить восемь винтов 4,5 мм, крепящих опору для лица.

Один из винтов будет закрыт наклейкой, показывающей вскрытие. Протолкните отвёртку через наклейку, чтобы вынуть винт.

Вставьте медиатор для вскрытия в верхний левый угол опоры для лица.

Поверните медиатор, чтобы освободить пластиковую защёлку, фиксирующую опору для лица.

Повторите для верхнего правого угла.

Пока не снимайте опору для лица. Она всё ещё прикреплена лентой датчика опоры для лица.

Аккуратно переверните устройство.

Выдвиньте опору для лица настолько, чтобы получить доступ к винтам, крепящим датчик опоры для лица.

Не создавайте натяжение на ленточном кабеле датчика опоры для лица.

При сборке убедитесь, что ленточный кабель датчика опоры для лица размещён между линзами перед повторной установкой опоры для лица.

Используйте отвертку Torx T5, чтобы удалить два винта 2,4 мм, крепящих датчик опоры для лица к опоре для лица.

Снимите опору для лица.

С помощью пальцев сдвиньте линзы друг к другу так, чтобы они были направлены к центру устройства.

Используйте отвертку Torx T5, чтобы удалить четыре винта, крепящие переднюю панель изнутри устройства:

Два винта 5,7 мм с мелкой резьбой

Два винта 5,5 мм с крупной резьбой

Винты с крупной резьбой легко срываются. При сборке затягивайте винты с крупной резьбой до уровня ручной затяжки и больше не затягивайте.

Обратите внимание на расположение пластиковых сварных швов по обеим вертикальным кромкам передней панели.

После сборки зазор между передней панелью и боковыми панелями может больше не быть заподлицо. Это только косметический дефект и только, он не повлияет на работу. Крепления и винты передней панели достаточны для её фиксации к остальной части устройства.

Вставьте медиатор для вскрытия в верхнюю часть передней панели рядом с верхним левым углом.

Проведите медиатор вокруг верхнего левого угла передней панели.

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий левую вертикальную кромку передней панели.

Для разъединения шва может потребоваться значительная сила.

Вставьте медиатор для вскрытия в верхнюю часть передней панели рядом с верхним правым углом.

Проведите медиатор вокруг верхнего правого угла передней панели.

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий правую вертикальную кромку передней панели.

Для разъединения шва может потребоваться значительная сила.

Переверните устройство вверх дном.

Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижнюю правую кромку передней панели к устройству.

Проведите медиатор вдоль нижнего края передней панели, чтобы отделить её от устройства.

Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижнюю левую кромку передней панели к устройству.

Переверните устройство в нормальное положение.

Используйте медиатор для вскрытия, чтобы отделить последние пластиковые зажимы, удерживающие верхнюю часть передней крышки.

Снимите переднюю крышку.

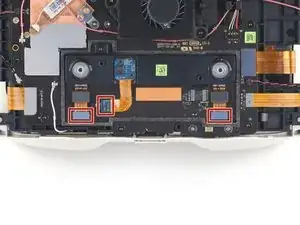

Используйте плоский конец лопатки, чтобы отсоединить три ленточных кабеля, соединяющие блок датчиков приближения с материнской платой.

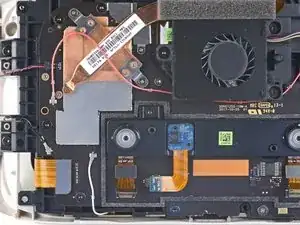

Используйте отвертку Torx T5, чтобы выкрутить винт длиной 4,5 мм из блока датчиков приближения.

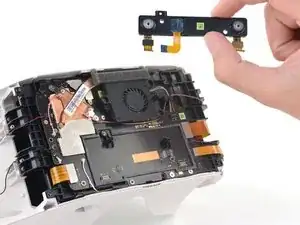

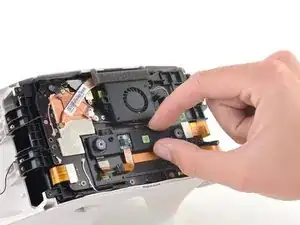

Снимите блок датчиков приближения с материнской платы.
