Замена линз и рамки ЖК-дисплея HTC Vive Cosmos

Оттяните нижнюю часть подкладки для лица прямо от Vive Cosmos, чтобы отщёлкнуть её от шлема.

Когда нижняя часть отщёлкнута, оттяните верхнюю часть подкладки для лица от шлема, чтобы снять её.

Используйте палец, чтобы сдвинуть переключатель разблокировки лицевой панели, расположенный слева от линз, в сторону нижней части Vive.

Держась за переключатель в нижнем положении, потяните лицевую панель прямо вверх и отведите её от передней части Vive.

Снимите лицевую панель.

Используйте отвёртку Torx T5, чтобы выкрутить винт длиной 4.1 мм, фиксирующий ручку фокусировки.

Выдвиньте ручку фокусировки из пластикового корпуса, со стержня фокусировки, и снимите её.

Поверните 3.5 мм аудиоразъём против часовой стрелки немного и вытяните кабель из-под пластикового фиксирующего зажима.

Поднимите аудиоразъём прямо вверх, чтобы отключить его.

Используйте отвёртку Torx T5, чтобы выкрутить три винта длиной 4.1 мм, фиксирующие сборку ЖК и платы.

Осторожно оторвите наклейки по обеим сторонам передней части Vive. По возможности сохраните наклейки целыми и используйте повторно.

Используйте отвёртку Torx T5, чтобы выкрутить винты, фиксирующие верхнюю крышку компонентов и сборку ЖК и платы:

Шестнадцать винтов длиной 4.1 мм

Один невыпадающий винт

Этот винт закрыт наклейкой. Проткните наклейку отвёрткой, чтобы добраться до винта.

Два винта длиной 4.1 мм

Эти винты закрыты наклейками. Проткните наклейки отвёрткой, чтобы добраться до винтов.

Снимите крышку микрофона с нижнего края гарнитуры.

Подденьте микрофон лезвием для открытия, чтобы отделить клей, фиксирующий его к Vive.

Если это трудно, используйте разогретый iOpener, фен или тепловую пушку, чтобы нагреть клей.

Отогните нижний конец верхней крышки компонентов от передней части Vive под углом.

Оттяните верхнюю крышку компонентов от передней части Vive и снимите её.

Сдвиньте крышки разъёмов камер по обеим сторонам сборки ЖК и платы от центра и снимите их со сборки.

Подденьте ленту над разъёмом правой камеры достаточно, чтобы получить доступ к ZIF-разъёму камеры под ней.

Повторите тот же процесс, чтобы отодвинуть ленту над ZIF-разъёмом левой камеры.

Используйте острие лопатки, чтобы откинуть маленький фиксирующий язычок, удерживающий ZIF-разъём кабеля правой камеры.

Аккуратно вытяните кабель разъёма камеры прямо из его гнезда на плате.

Используйте острие лопатки, чтобы откинуть маленький фиксирующий язычок, удерживающий ZIF-разъём кабеля левой камеры.

Аккуратно вытяните кабель разъёма камеры прямо из его гнезда на плате.

Снимите жёлтую ленту с разъёма микрофона.

Используйте острие лопатки, чтобы откинуть маленький фиксирующий язычок, удерживающий ZIF-разъём кабеля микрофона.

Используйте торцевую отвёртку T5, чтобы вынуть четыре винта длиной 2.9 мм, удерживающие разъёмы ЖК-дисплея.

Используйте плоский конец лопатки, чтобы поддеть разъёмы ЖК-дисплея прямо вверх и вынуть их из гнезд на дочерней плате.

Осторожно оттяните нижний край средней рамы от нижних кромок рамок ЖК-дисплея, чтобы отщёлкнуть рамки ЖК-дисплея от средней рамы.

Снимите сборку рамок ЖК-дисплея с средней рамы.

При обратной сборке сначала установите опорный стержень в его направляющие в средней раме. Затем аккуратно нажмите остальную часть сборки рамок ЖК-дисплея в среднюю раму так, чтобы нижние кромки рамок защёлкнулись в средней раме.

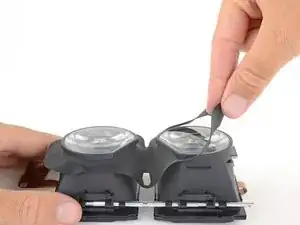

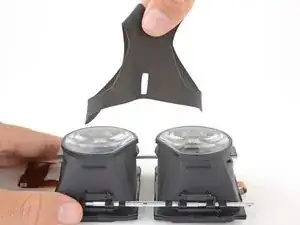

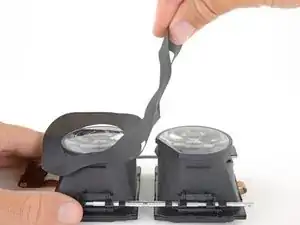

Осторожно снимите прокладку линзы с линзы и рамок ЖК-дисплея.

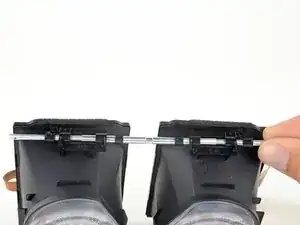

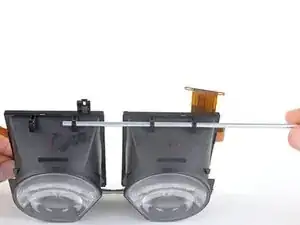

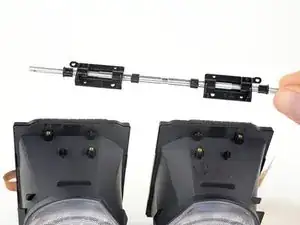

Выдвиньте опорный стержень из его кронштейнов на рамках линзы и ЖК-дисплея.

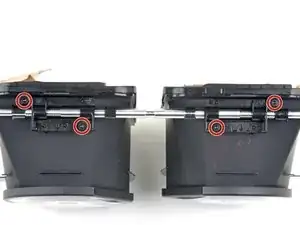

Используйте торцевую отвёртку T5, чтобы вынуть четыре винта длиной 4.1 мм, фиксирующие кронштейны фокусировочного стержня.

Снимите фокусировочный стержень и его кронштейны.

Выберите одну линзу и рамку ЖК-дисплея для работы на оставшуюся часть руководства. После снятия первой рамки повторите следующие семь шагов для другой рамки, чтобы снять её тоже.

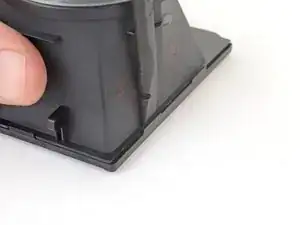

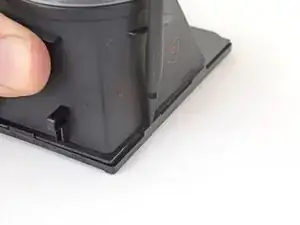

Вставьте плоский конец лопатки между краем рамки линзы ЖК-дисплея и внешней крышкой ЖК-дисплея.

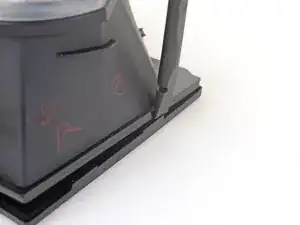

Поверните лопатку, чтобы освободить защёлки, фиксирующие крышку ЖК-дисплея к рамке.

Повторите вставку и поворот для каждой защёлки на крышке ЖК-дисплея.

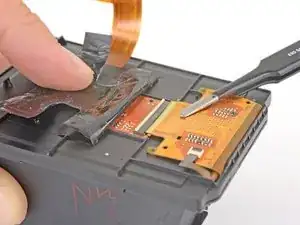

Осторожно отогните наклейку, закрывающую кабель и разъём ЖК-дисплея, чтобы получить доступ к разъёму ЖК-дисплея.

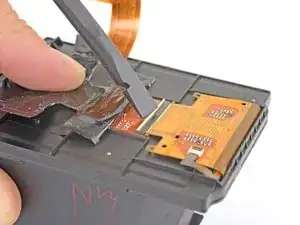

Используйте плоский конец лопатки, чтобы поднять защёлку, фиксирующую ZIF-разъём кабеля ЖК-дисплея.

Аккуратно вытяните кабель ЖК-дисплея прямо из его гнезда.

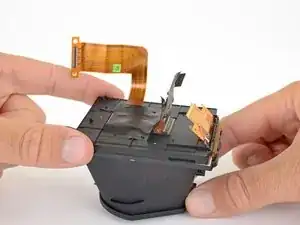

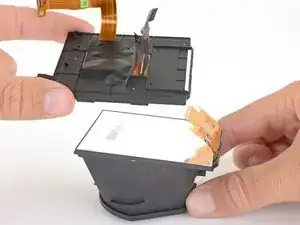

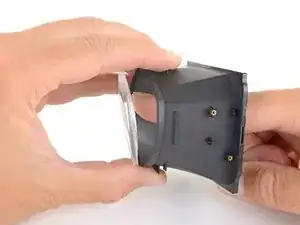

Медленно поднимите крышку ЖК-дисплея от рамки линзы и ЖК-дисплея, аккуратно пропуская кабель ЖК-дисплея через крышку.

Этот шаг может повредить панель ЖК-дисплея. Продолжайте только если панель уже повреждена.

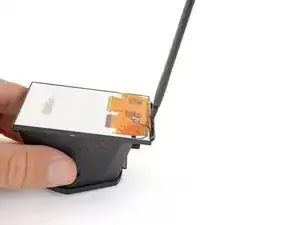

Используйте плоский конец лопатки, чтобы поддеть панель ЖК-дисплея.

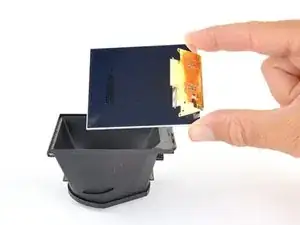

Снимите панель ЖК-дисплея.

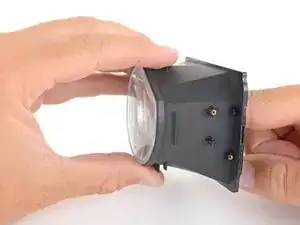

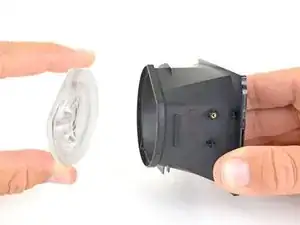

Нажмите на заднюю часть линзы, чтобы вынуть её из рамки.

Если это трудно, попробуйте нагреть линзу, чтобы размягчить клей, удерживающий её в рамке.

Остались только линза и рамка ЖК-дисплея.

Повторите последние семь шагов с другой линзой и рамкой ЖК-дисплея, чтобы снять и её.
