Замена узла LCD-рамки HTC Vive Cosmos

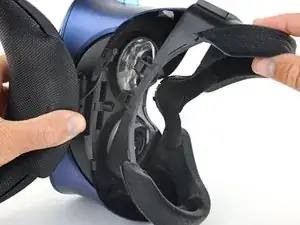

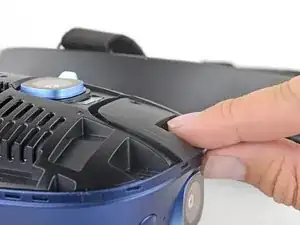

Оттяните нижнюю часть накладки для лица прямо от Vive, чтобы отщелкнуть её от корпуса.

Когда нижняя часть отщёлкнута, оттяните верхнюю часть накладки для лица от Vive, чтобы снять её.

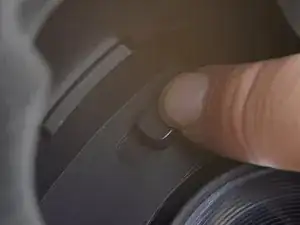

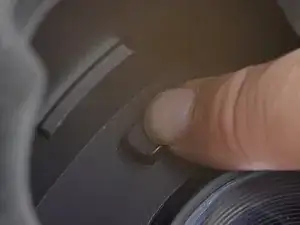

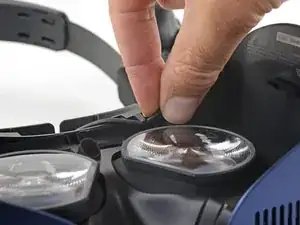

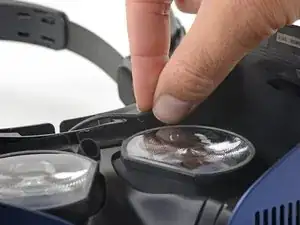

Сдвиньте переключатель фиксатора съемной передней панели, расположенный слева от линз, пальцем в направлении нижней части Vive.

Удерживая переключатель в нижнем положении, потяните переднюю панель прямо вверх и от передней части Vive.

Снимите переднюю панель.

Используйте отвертку Torx T5, чтобы выкрутить винт длиной 4.1 мм, фиксирующий ручку фокусировки.

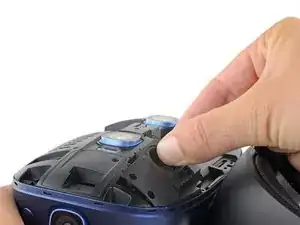

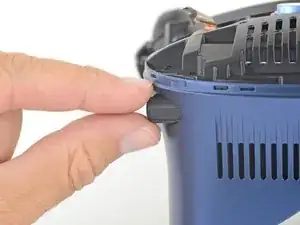

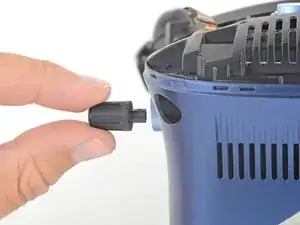

Выдвиньте ручку фокусировки из пластикового корпуса, со штока фокусировки, и снимите её.

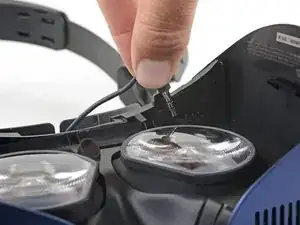

Поверните аудиоразъем диаметром 3.5 мм против часовой стрелки немного и выведите его кабель из-под пластикового фиксирующего зажима.

Поднимите аудиоразъем прямо вверх, чтобы отсоединить его.

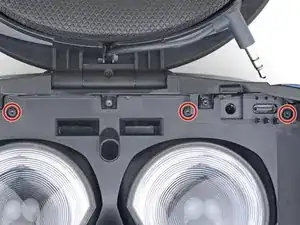

Используйте отвертку Torx T5, чтобы выкрутить три винта длиной 4.1 мм, фиксирующие узел LCD и плату.

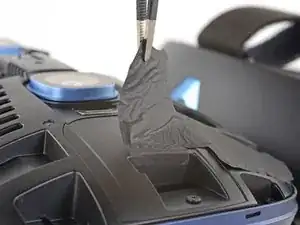

Осторожно отклейте наклейки по обеим сторонам передней части Vive. По возможности сохраните наклейки целыми и используйте их повторно.

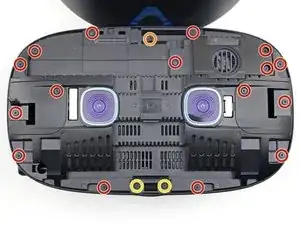

Используйте отвертку Torx T5, чтобы выкрутить винты, фиксирующие верхнюю крышку и узел LCD с платой:

Шестнадцать винтов длиной 4.1 мм

Один захватывающий винт

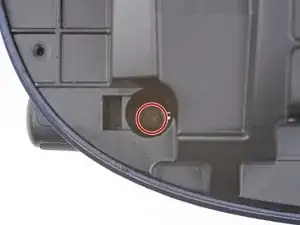

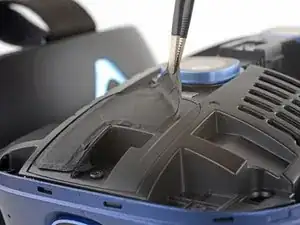

Этот винт закрыт наклейкой. Проткните наклейку отверткой, чтобы получить доступ к винту.

Два винта длиной 4.1 мм

Эти винты закрыты наклейками. Проткните наклейки отверткой, чтобы получить доступ к винтам.

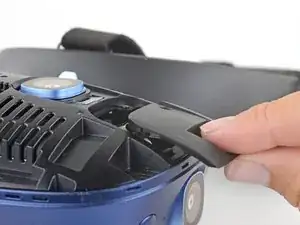

Снимите крышку микрофона с нижнего края гарнитуры.

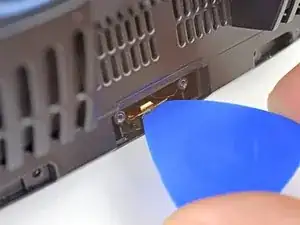

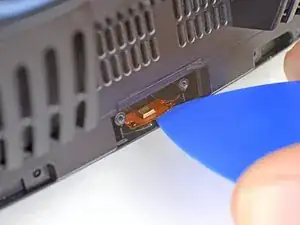

Подведите лезвие для вскрытия под микрофон, чтобы отделить клей, фиксирующий его к Vive.

Если это трудно, используйте нагретый iOpener, фен или тепловую пушку, чтобы размягчить клей.

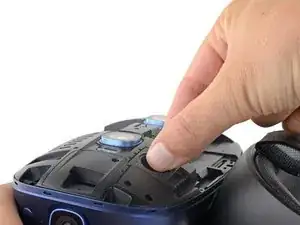

Отогните нижний край верхней крышки от передней части Vive под углом.

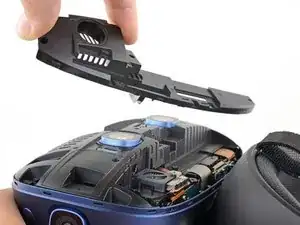

Оттяните верхнюю крышку от передней части Vive и снимите её.

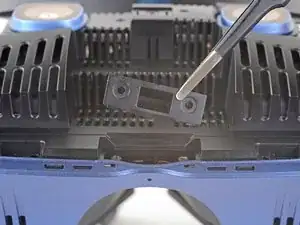

Сдвиньте крышки разъемов камер по обеим сторонам узла LCD и платы от центра и снимите их с узла.

Отогните скотч над разъемом правой камеры достаточно, чтобы добраться до лежащего под ним ZIF-разъема камеры.

Повторите тот же процесс, чтобы отогнуть скотч над ZIF-разъемом левой камеры.

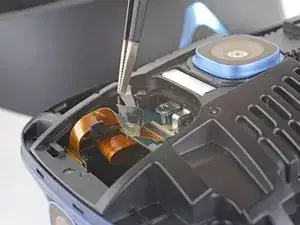

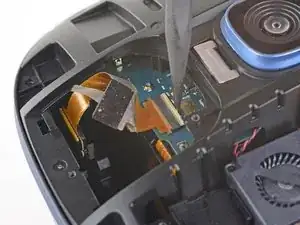

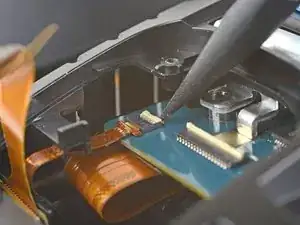

Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую заслонку, удерживающую ZIF-разъем кабеля правой камеры.

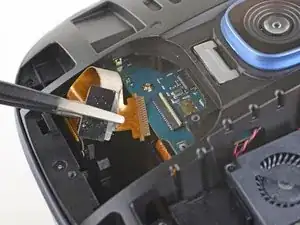

Осторожно выведите кабель разъема камеры прямо из его гнезда на плате.

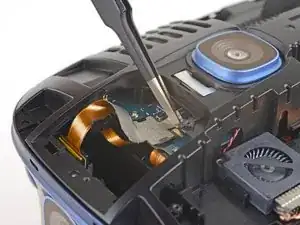

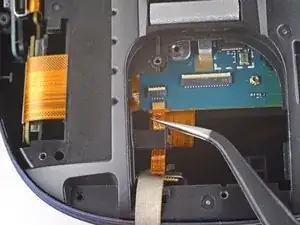

Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую заслонку, удерживающую ZIF-разъем кабеля левой камеры.

Осторожно выведите кабель разъема камеры прямо из его гнезда на плате.

Снимите желтую ленту с разъема микрофона.

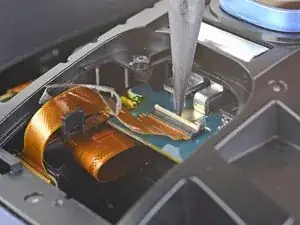

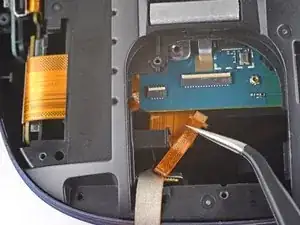

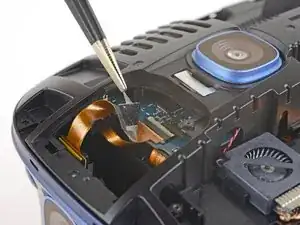

Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую заслонку, удерживающую ZIF-разъем кабеля микрофона.

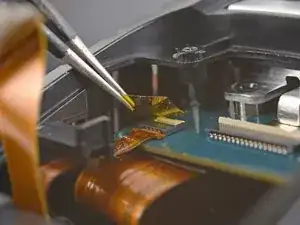

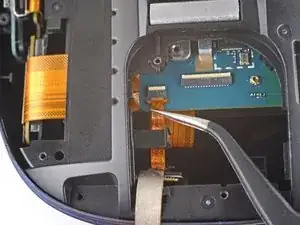

Осторожно выведите кабель разъема микрофона прямо из его гнезда на плате.

После извлечения кабеля выведите его в направлении нижней части Vive и выведите из зажима на узле LCD и плате.

Следите за тем, чтобы не помять и не порвать кабель при его перемещении.

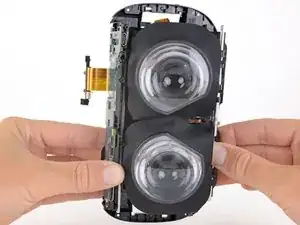

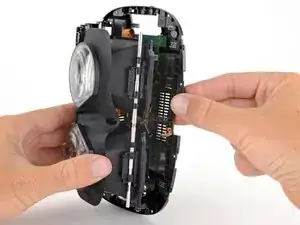

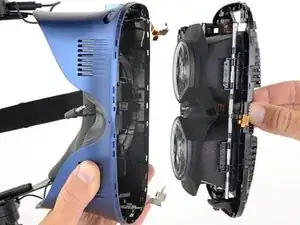

Поднимите узел ЖК-дисплея и материнской платы из шлема.

Узел зафиксирован защёлками по краям. Поможет освободить защёлки тонким пластиковым инструментом, например инструментом для вскрытия или лопаткой.

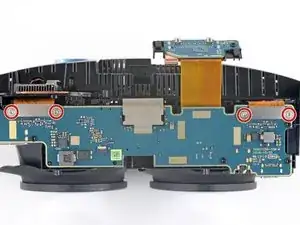

Используйте отвертку T5 Torx, чтобы выкрутить четыре винта длиной 2.9 мм, фиксирующие разъёмы ЖК-дисплея.

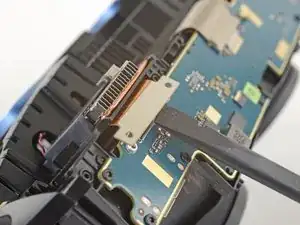

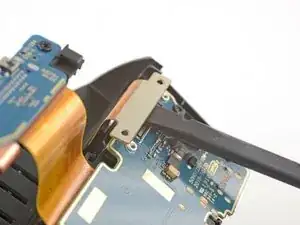

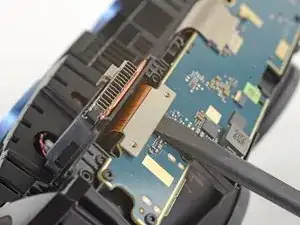

Используйте плоский конец лопатки, чтобы осторожно поддеть разъёмы ЖК-дисплея и вытащить их прямо вверх из гнёзд на дополнительной плате.

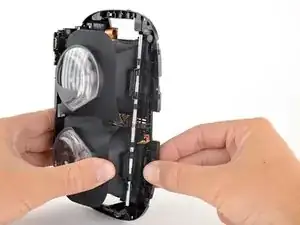

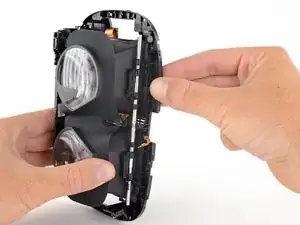

Осторожно оттяните нижний край средней рамки от нижних краёв рамок ЖК-дисплея, чтобы отщёлкнуть рамки ЖК-дисплея от средней рамки.

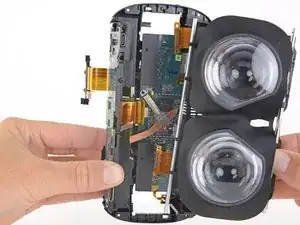

Снимите узел рамки ЖК-дисплея со средней рамки.

При сборке сначала установите опорный стержень в его направляющие в средней рамке. Затем аккуратно нажмите остальную часть узла рамки ЖК-дисплея в среднюю рамку так, чтобы нижние кромки рамок ЖК-дисплея защёлкнулись в средней рамке.
