Разборка HTC Vive Cosmos

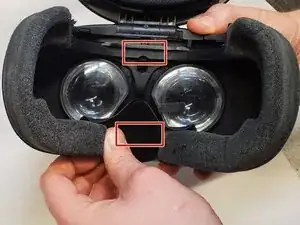

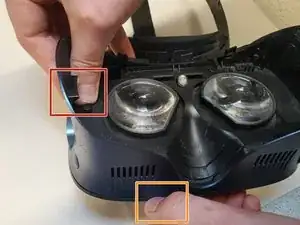

Потяните за нос и верхнюю серединную часть, чтобы снять переднюю панель.

Удерживайте кнопку с внутренней стороны гарнитуры.

Оттяните переднюю панель от Vive.

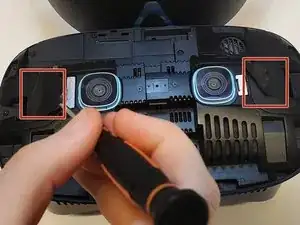

Снимите два гарантийных наклейки с помощью отвертки.

Крышки могут быть сняты с помощью других инструментов, таких как лопатка.

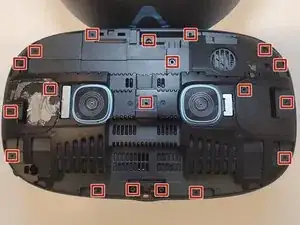

Открутите девятнадцать винтов с помощью отвертки Torx T5.

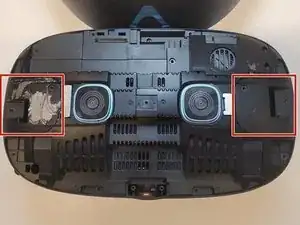

Снимите крышки под гарантийными наклейками.

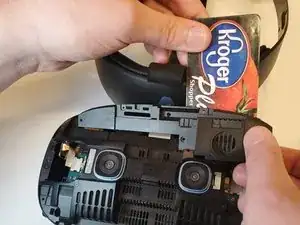

Вставьте карту между панелью и камеральной панелью, чтобы отделить и снять.

Можно использовать карту или другие мягкие плоские поверхности, такие как лопатка.

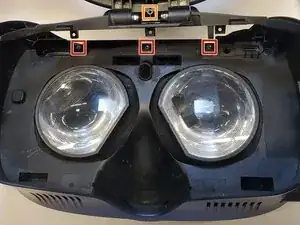

Открутите три винта Torx с помощью отвертки T5 X 50 мм.

Открутите один винт Phillips с помощью 10 мм отвертки.

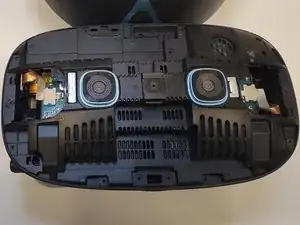

Отсоедините наголовье от гарнитуры.

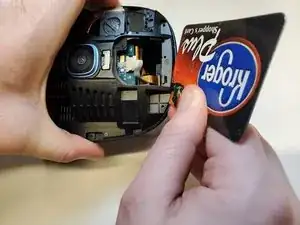

Вставьте карту между камеральной панелью и гарнитурой, чтобы отделить.

Можно использовать карту или другие мягкие плоские поверхности, такие как лопатка.

Сдвиньте клавишу фокусировки из пластиковой опоры и снимите с рычага фокуса.

Предупреждение о статическом электричестве при взаимодействии с платами. При работе с перемычками и платами касайтесь металла, не расположенного на Vive, в течение 15 секунд перед удалением компонента. Имейте это в виду для следующих шагов.

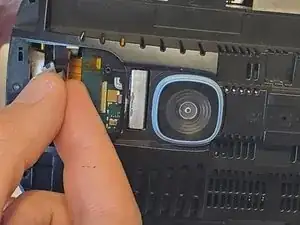

Отключите перемычки от плат, чтобы отсоединить.

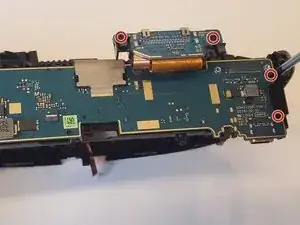

Открутите четыре серебряных винта Torx на перемычках с помощью отвертки T5.

Обратите внимание на четыре серебряных винта Torx, которые отличаются от остальных винтов.

Оттяните перемычки от опоры и снимите.

Открутите пять черных винтов Torx с помощью отвертки T5 на плате.[два других слева от изображения]

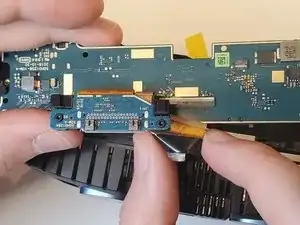

Удалите перемычки, чтобы полностью освободить плату порта кабеля.

Открутите шесть винтов Torx на камеральной плате с помощью отвертки T5.

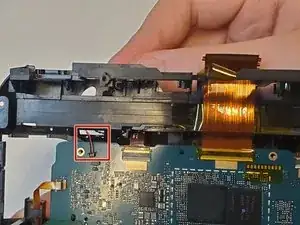

Открутите один винт Torx с помощью отвертки T5.

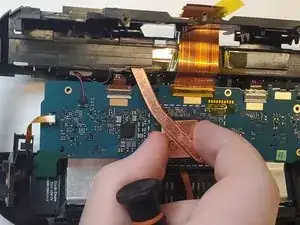

Потяните и маневрируйте теплопроводом, чтобы вытащить из опоры.

Будьте осторожны при удалении компонента.

Термопаста может поцарапаться в процессе, но это нормально.

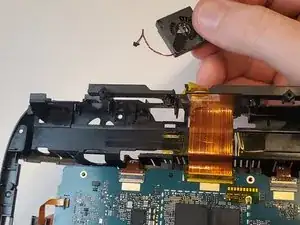

Отключите вентилятор от камеральной платы.

Вставьте отвертку под шнуровой разъем, чтобы снять.

Можно использовать другой инструмент, который можно вставить под шнуровой разъем и осторожно снять.

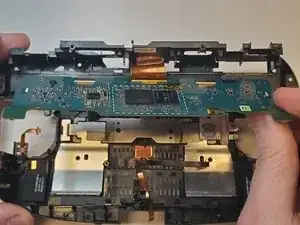

Поднимите камеральную плату и снимите.
