Замена материнской платы HTC Vive Cosmos

Используйте это руководство для замены материнской платы в HTC Vive Cosmos.

Перед началом разборки убедитесь, что Vive Cosmos отключён от питания и выключен.

Шаг 1

Оттяните нижнюю часть лицевой подкладки прямо от Vive Cosmos, чтобы отстегнуть её от корпуса.

Когда нижняя часть отстёгнута, оттяните верх лицевой подкладки от корпуса Vive, чтобы снять её.

Шаг 2

Сдвиньте переключатель разблокировки лицевой панели, расположенный слева от линз, в сторону нижней части Vive, нажатием пальца.

Шаг 3

Держась за переключатель в нижнем положении, потяните лицевую панель прямо вверх и отведите её от передней части Vive.

Снимите лицевую панель.

Шаг 4

Используя отвёртку T5 Torx, снимите винт длиной 4.1 мм, фиксирующий регулятор фокусировки.

Шаг 5

Сдвиньте регулятор фокусировки из пластикового корпуса, сдвинув его с направляющей фокусировки, и снимите его.

Шаг 6

Поверните аудиоразъём 3.5 мм немного против часовой стрелки и выведите его кабель из-под пластикового фиксирующего зажима.

Поднимите аудиоразъём прямо вверх, чтобы отключить его.

Шаг 7

Используйте отвёртку T5 Torx, чтобы снять три винта длиной 4.1 мм, фиксирующие узел ЖК-экрана и материнской платы.

Шаг 8

Осторожно оторвите наклейки по обеим сторонам передней части Vive. По возможности сохраните наклейки целыми и повторно используйте их.

Шаг 9

Используйте отвёртку T5 Torx, чтобы выкрутить винты, фиксирующие верхнюю крышку и узел ЖК-экрана с материнской платой:

Шестнадцать винтов длиной 4.1 мм

Один захваченный винт

Этот винт закрыт наклейкой. Проткните наклейку отвёрткой, чтобы получить доступ к винту.

Два винта длиной 4.1 мм

Эти винты закрыты наклейками. Проткните наклейки отвёрткой, чтобы получить доступ к винтам.

Шаг 10

Снимите крышку микрофона с нижнего края гарнитуры.

Шаг 11

Просуньте медиатор под микрофон, чтобы разъединить клей, фиксирующий его к Vive.

Если это сложно, используйте нагревательный iOpener, фен или тепловую пушку для нагрева клея.

Шаг 12

Отогните нижний конец верхней крышки от передней части Vive под углом.

Оттяните верхнюю крышку от передней части Vive и снимите её.

Шаг 13

Сдвиньте крышки разъёмов камер по обеим сторонам узла ЖК-экрана и материнской платы от центра и снимите их.

Шаг 14

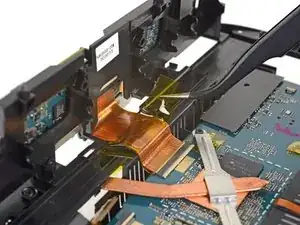

Оторвите ленту над разъёмом правой камеры настолько, чтобы открыть доступ к ZIF-разъёму камеры под ней.

Повторите то же самое для ленты над левым ZIF-разъёмом камеры.

Шаг 15

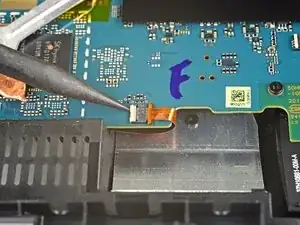

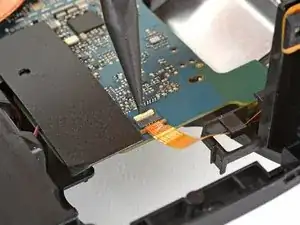

Используйте острый конец лопатки, чтобы отогнуть маленькую фиксирующую планку ZIF-разъёма правого кабеля камеры.

Осторожно выведите кабель разъёма камеры прямо из его гнезда на материнской плате.

Шаг 16

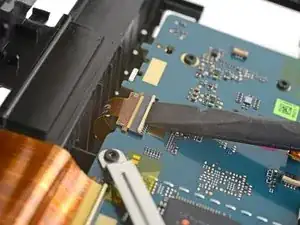

Используйте острый конец лопатки, чтобы отогнуть маленькую фиксирующую планку ZIF-разъёма левого кабеля камеры.

Осторожно выведите кабель разъёма камеры прямо из его гнезда на материнской плате.

Шаг 17

Снимите жёлтую ленту с разъёма микрофона.

Шаг 18

Используйте острый конец лопатки, чтобы отогнуть маленькую фиксирующую планку ZIF-разъёма кабеля микрофона.

Шаг 19

Осторожно выведите кабель разъёма микрофона прямо из его гнезда на материнской плате.

После того как кабель вынут из гнезда, сдвиньте его к нижней части Vive и выведите из зажима на узле ЖК-экрана и материнской плате.

Будьте осторожны, чтобы не согнуть и не порвать кабель при перемещении.

Шаг 20

Поднимите узел ЖК‑экрана и материнской платы и выньте его из гарнитуры.

Узел зафиксирован зажимами по краям. Может помочь освобождение зажимов с помощью тонкого пластикового инструмента, например лопатки для вскрытия или медиатора.

Шаг 21

Используйте отвертку T5 Torx, чтобы выкрутить четыре винта длиной 2,9 мм, фиксирующие разъёмы ЖК‑экрана.

Шаг 22

Используйте плоский конец лопатки, чтобы аккуратно поддеть разъёмы ЖК‑экрана прямо вверх и вытянуть их из гнёзд на дочерней плате.

Шаг 23

Осторожно оттяните нижний край средней рамы от нижних краёв рамок ЖК, чтобы отщёлкнуть рамки ЖК от средней рамы.

Шаг 24

Снимите узел рамки ЖК с средней рамы.

При сборке сначала установите опорный стержень в его пазы в средней раме. Затем аккуратно нажмите остальную часть узла рамки ЖК в среднюю раму так, чтобы нижние края рамок ЖК защёлкнулись в средней раме.

Шаг 25

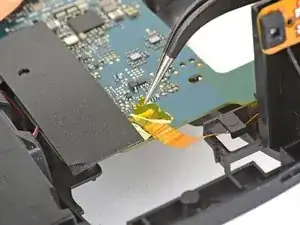

Снимите жёлтую ленту с разъёма кнопки гарнитуры.

Шаг 26

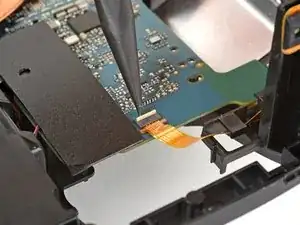

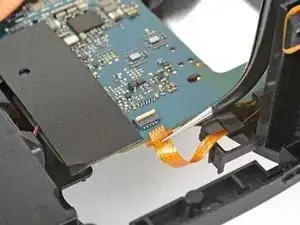

Используйте острый конец лопатки, чтобы откинуть маленький фиксирующий язычок, удерживающий ZIF‑разъём кабеля кнопки гарнитуры.

Осторожно выдвиньте кабель разъёма кнопки гарнитуры прямо из его гнезда на материнской плате.

Шаг 27

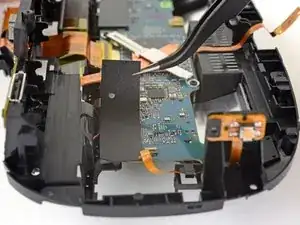

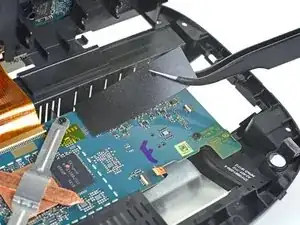

Снимите чёрную пластиковую наклейку с левой стороны материнской платы.

Шаг 28

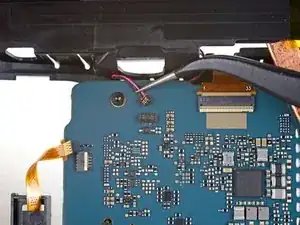

Используйте кончик лопатки, чтобы слегка сдвинуть одну сторону разъёма вентилятора из гнезда на материнской плате, затем сдвиньте другую сторону разъёма. Продолжайте поочерёдно давить с каждой стороны, чтобы аккуратно извлечь разъём из гнезда.

Прикладывайте усилие параллельно материнской плате. Не поддёргивайте разъём вверх.

Шаг 29

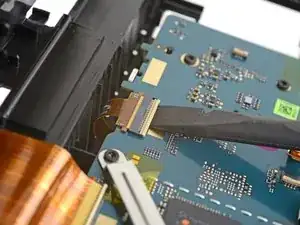

Используйте плоский конец лопатки, чтобы откинуть фиксирующий язычок, удерживающий ZIF‑разъём кабеля левой камеры.

Осторожно выдвиньте кабель камеры прямо из его гнезда на материнской плате.

Шаг 30

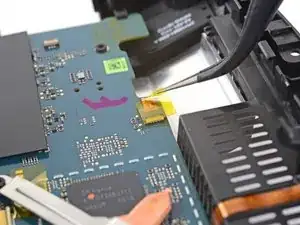

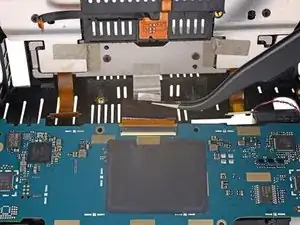

Снимите жёлтую ленту как с второго соединительного кабеля, так и с его гнезда на материнской плате.

Шаг 31

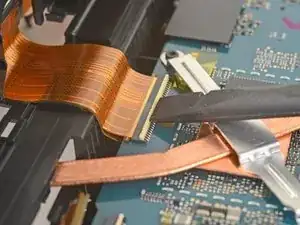

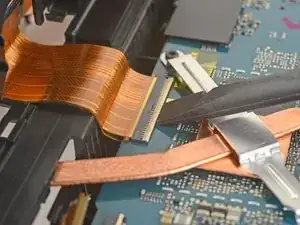

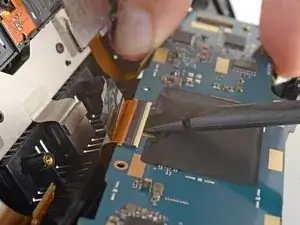

Используйте плоский конец лопатки, чтобы откинуть фиксирующий язычок, удерживающий ZIF‑разъём второго соединительного кабеля.

Осторожно выдвиньте второй соединительный кабель прямо из его гнезда на материнской плате.

Шаг 32

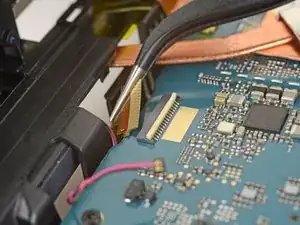

Снимите жёлтую ленту с разъёма микрофона.

Шаг 33

Используйте острый конец лопатки, чтобы откинуть маленький фиксирующий язычок, удерживающий ZIF‑разъём кабеля микрофона.

Осторожно выдвиньте кабель микрофона прямо из его гнезда.

Шаг 34

Снимите чёрную пластиковую наклейку с правой стороны материнской платы.

Шаг 35

Используйте плоский конец лопатки, чтобы откинуть фиксирующий язычок, удерживающий ZIF‑разъём кабеля правой камеры.

Осторожно выдвиньте кабель камеры прямо из его гнезда на материнской плате.

Шаг 36

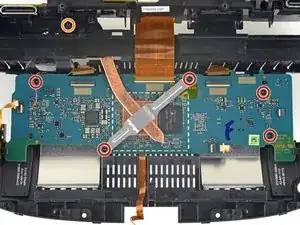

Используйте отвертку T5 Torx, чтобы выкрутить винты, фиксирующие материнскую плату, радиатор и вентилятор:

Пять винтов длиной 4,1 мм

Один винт длиной 8,5 мм

Шаг 37

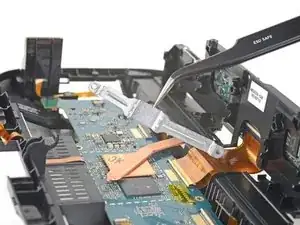

Снимите крепление радиатора.

Шаг 38

Используйте плоский конец лопатки, чтобы аккуратно отдёрнуть радиатор от процессора.

При сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новый термопасту.

Шаг 39

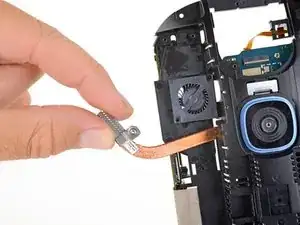

Осторожно протяните радиатор через его слот в средней раме и извлеките его.

Шаг 40

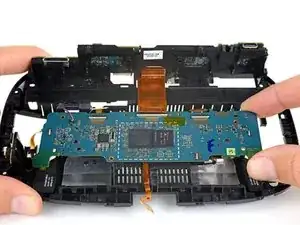

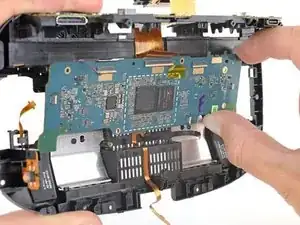

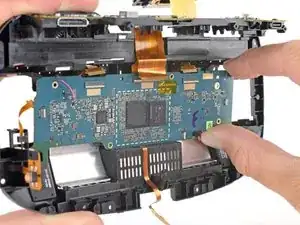

Приподнимите верхний край материнской платы немного от среднего каркаса.

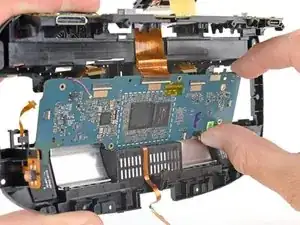

Сдвиньте материнскую плату вверх и выньте из защёлок, удерживающих её нижний край у среднего каркаса.

Пока не вынимайте материнскую плату — она всё ещё соединена с дочерней платой.

Шаг 41

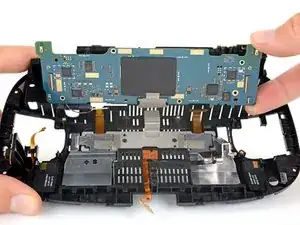

Откиньте материнскую плату к верхней части среднего каркаса, чтобы получить доступ к нижней стороне платы.

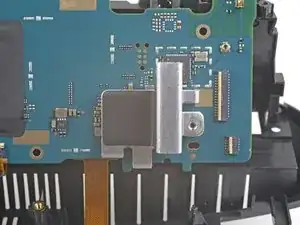

В процессе может отвалиться металлическая планка со стойкой для винта и термопастой. Сохраните планку и при сборке установите её обратно в положение, показанное на последнем фото. Один из винтов материнской платы вкручивается в неё.

Шаг 42

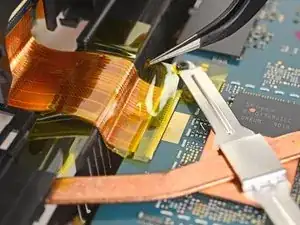

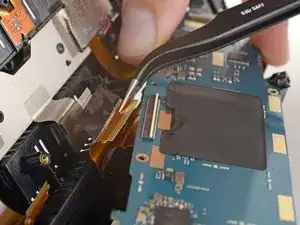

Отогните ленту, закрывающую кабель соединения с дочерней платой, достаточно далеко, чтобы получить доступ к разъёму кабеля.

Шаг 43

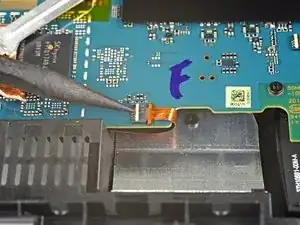

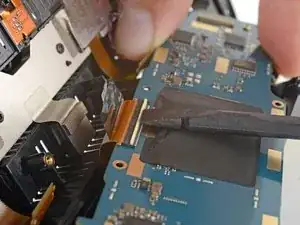

Используйте плоский конец лопатки, чтобы поднять фиксирующую планку ZIF-разъёма кабеля соединения.

Осторожно вытяните кабель соединения прямо из его гнезда.

Снимите материнскую плату.

Шаг 44

Осталась только материнская плата.

Заключение

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные пленки с новой детали перед установкой.

Для повторной сборки устройства выполните приведённые выше шаги в обратном порядке.

Утилизируйте электронный мусор через переработчика, сертифицированного по R2 или e-Stewards.

Ремонт не удался? Обратитесь в сообщество Answers для помощи в устранении неполадок.
