Замена USB-C порта HTC Vive Focus

Установите устройство вверх дном на рабочую поверхность.

Амортизирующая накладка для лица удерживается на месте семью пластиковыми защёлками.

Используйте пальцы, чтобы аккуратно потянуть амортизирующую накладку прямо с упора для лица и снять её.

Используйте отвертку Torx T5, чтобы выкрутить восемь винтов 4.5 мм, фиксирующих амортизирующую накладку.

Один из винтов закрыт наклейкой, сигнализирующей о вскрытии. Проденьте отвёртку через наклейку, чтобы выкрутить винт.

Вставьте медиатор для вскрытия в верхний левый угол амортизирующей накладки.

Поверните медиатор, чтобы освободить пластиковую защёлку, фиксирующую накладку.

Повторите для верхнего правого угла.

Пока не удаляйте амортизирующую накладку. Она всё ещё прикреплена шлейфом датчика накладки.

Осторожно переверните устройство.

Вытяните амортизирующую накладку лишь настолько, чтобы получить доступ к винтам, фиксирующим датчик накладки.

Не натягивайте шлейф датчика накладки.

При сборке убедитесь, что шлейф датчика накладки расположен между линзами перед установкой накладки на место.

Используйте отвертку Torx T5, чтобы выкрутить два винта 2.4 мм, фиксирующих датчик накладки к самой накладке.

Снимите амортизирующую накладку.

Используя пальцы, сдвиньте линзы навстречу друг другу, чтобы они располагались ближе к центру устройства.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта, фиксирующие переднюю панель изнутри устройства:

Два винта 5.7 мм с мелкой резьбой

Два винта 5.5 мм с крупной резьбой

Винты с крупной резьбой легко срываются. При сборке затягивайте винты с крупной резьбой до упора рукой и не более того.

Обратите внимание на расположение пластиковых сварных швов по обеим вертикальным кромкам передней панели.

После сборки зазор между передней панелью и боковыми панелями может больше не быть заподлицо. Это только косметический дефект и не влияет на работу. Клипсы и винты передней панели достаточно, чтобы зафиксировать её на корпусе устройства.

Вставьте медиатор для вскрытия в верхнюю часть передней панели рядом с верхним левым углом.

Проведите медиатором вокруг верхнего левого угла передней панели.

Используйте медиатор, чтобы разъединить сварку, фиксирующую левую вертикальную кромку передней панели.

Для отделения сварки может потребоваться значительная сила.

Вставьте медиатор в верхнюю часть передней панели рядом с верхним правым углом.

Проведите медиатором вокруг верхнего правого угла передней панели.

Используйте медиатор, чтобы разъединить сварку, фиксирующую правую вертикальную кромку передней панели.

Для отделения сварки может потребоваться значительная сила.

Переверните устройство вверх дном.

Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижний правый край передней панели к корпусу.

Проведите медиатором вдоль нижнего края передней панели, чтобы отделить её от корпуса.

Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижний левый край передней панели к корпусу.

Переверните устройство в нормальное положение.

Используйте медиатор для вскрытия, чтобы отжать последние пластиковые защёлки, удерживающие верхнюю часть передней крышки.

Снимите переднюю крышку.

С помощью изогнутых пинцетов отсоедините кабель вентилятора процессора от материнской платы.

Поднимайте разъём вентилятора процессора строго вверх от материнской платы, чтобы отсоединить его от гнезда.

При сборке совместите разъём вентилятора процессора с гнездом и пальцем нажмите его прямо вниз в материнскую плату.

Используйте отвертку T5 Torx, чтобы вывернуть три винта 5.5 мм, удерживающие вентилятор процессора.

Используйте крестообразную отвертку, чтобы вывернуть два винта 2.3 мм, удерживающих радиатор процессора.

Снимите вентилятор процессора.

При сборке не зажимайте красный антенный кабель между радиатором и контактными пластинами.

Используйте отвертку T5 Torx, чтобы вывернуть чёрный винт 5.5 мм с кронштейна кабеля кнопки питания.

Используйте крестообразную отвертку, чтобы вывернуть винт 2.3 мм с кронштейна кабеля кнопки питания.

С помощью пинцета или пальцами снимите кронштейн кабеля кнопки питания с материнской платы.

При сборке наденьте кронштейн кабеля кнопки питания на штифт на материнской плате перед установкой винтов.

Используйте заострённый конец лопатки, чтобы отсоединить кабель кнопки питания от материнской платы.

Подденьте плоским концом лопатки, чтобы отсоединить три ленточных кабеля, соединяющие массив датчиков приближения с материнской платой.

Используйте отвертку T5 Torx, чтобы вывернуть винт 4.5 мм с массива датчиков приближения.

Снимите массив датчиков приближения с материнской платы.

Антенные разъёмы хрупки и могут отломаться от материнской платы. При отсоединении антенных кабелей используйте эту технику.

Используйте лопатку или пинцет, чтобы отсоединить красный антенный кабель от передней части устройства.

Выведите антенный кабель из передней части устройства и отложите в сторону.

При сборке обязательно вновь проложите кабель через кронштейны и защёлки, фиксирующие его.

Используйте лопатку или пинцет, чтобы снять чёрный антенный кабель с материнской платы.

При сборке снова проложите чёрный антенный кабель через его канал и защёлку.

Используйте лопатку, чтобы отсоединить ленточный кабель, соединяющий кнопки громкости и разъём для наушников с материнской платой.

Используйте пинцет, чтобы осторожно отсоединить провод динамика от правой стороны материнской платы.

При сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а красный провод находился сверху.

Используйте пинцет, чтобы осторожно отсоединить провод динамика от левой стороны материнской платы.

При сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а чёрный провод находился сверху.

Используйте отвертку T5 Torx, чтобы вывернуть четыре винта 5.6 мм, фиксирующие углы внутренней сборки к корпусу.

Используйте крестообразную отвертку, чтобы вывернуть два серебристых винта 7.2 мм снизу материнской платы.

Используйте отвертку T5 Torx, чтобы вывернуть два винта 5.5 мм, удерживающие внутреннюю сборку внутри корпуса.

При сборке убедитесь, что внутренняя сборка полностью установлена на направляющих стойках с каждой стороны и плотно прилегает к выступам корпуса, прежде чем затягивать эти два винта.

Проверьте правильную работу рейки и шестерни перед продолжением сборки.

Используйте отвертку T5 Torx, чтобы вывернуть два винта 4.5 мм, фиксирующие кронштейн под левым объективом.

Снимите кронштейн под левым объективом.

Чтобы обеспечить корректную работу, убедитесь, что эта деталь правильно установлена на механизме регулировки: сдвиньте объективы как можно ближе друг к другу перед повторной установкой кронштейна.

Перед снятием внутренней сборки слегка наклоните переднюю часть наружу, чтобы вывести крышку слота microSD через рамку.

Осторожно извлеките внутреннюю сборку через переднюю часть устройства.

Внутренняя сборка может выходить не легко. Аккуратно согните внешнюю рамку по необходимости, чтобы освободить место для краёв при извлечении.

Не выдавливайте и не заставляйте детали внутренней сборки выходить силой.

При обратной сборке проденьте крышку слота microSD, указанную в предыдущем шаге, обратно через рамку при установке внутренней сборки на место.

При обратной сборке:

Проследите, чтобы при установке внутренней сборки не защемить ни одну из пяти свободных проводов и кабелей.

Держите объективы как можно ближе друг к другу и совместите рейку и шестерню с зубчатым колесом и шайбой.

Это обеспечит правильную центровку объективов.

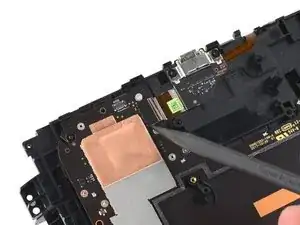

Используйте кончик шприца (плоского лопаточного инструмента) для отсоединения ленточного кабеля порта USB‑C от материнской платы.

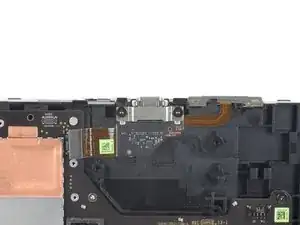

Отвинтите двумя винтами T5 длиной 5,5 мм закрепляющие порт USB‑C в верхней части средней рамы.

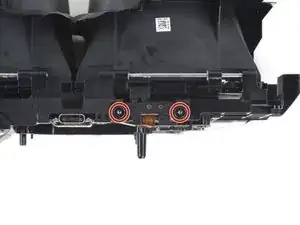

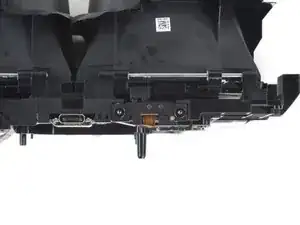

Отвинтите двумя винтами T5 длиной 5,5 мм закрепляющие порт USB‑C на передней части средней рамы.

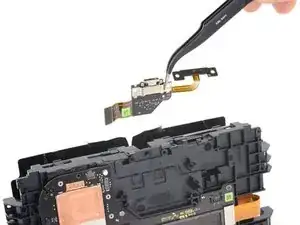

Снимите порт USB‑C.
