Замена материнской платы HTC Vive Focus

Разместите устройство вверх дном на рабочей поверхности.

Амортизатор под лицо легко удерживается на месте семью пластиковыми защёлками.

Аккуратно потяните амортизатор пальцами прямо с подкладки, чтобы снять его.

Используйте отвертку Torx T5, чтобы выкрутить восемь винтов 4.5 мм, фиксирующих амортизатор.

Один из винтов будет закрыт наклейкой, показывающей попытку вскрытия. Продавите отвёртку через наклейку, чтобы выкрутить винт.

Вставьте лопатку для раскрытия в верхний левый угол амортизатора.

Поверните лопатку, чтобы освободить пластиковую защёлку, фиксирующую амортизатор.

Повторите для верхнего правого угла.

Пока не снимайте амортизатор. Он всё ещё прикреплён кабелем датчика амортизатора.

Аккуратно переверните устройство.

Выдвиньте амортизатор настолько, чтобы получить доступ к винтам, фиксирующим датчик амортизатора.

Не натягивайте кабель датчика амортизатора.

При сборке убедитесь, что кабель датчика амортизатора расположен между объективами перед установкой амортизатора обратно.

Используйте отвертку Torx T5, чтобы выкрутить два винта 2.4 мм, фиксирующих датчик амортизатора к амортизатору.

Снимите амортизатор.

Сдвиньте объективы друг к другу пальцами, чтобы они расположились ближе к центру устройства.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта, фиксирующие переднюю крышку изнутри устройства:

Два винта 5.7 мм с мелкой резьбой

Два винта 5.5 мм с крупной резьбой

Винты с крупной резьбой легко срываются. При повторной сборке затягивайте винты с крупной резьбой до момента ручной затяжки и больше не затягивайте.

Обратите внимание на расположение пластиковых сварных швов по обеим вертикальным кромкам передней крышки.

После сборки зазор между передней крышкой и боковыми панелями может больше не быть заподлицо. Это косметический дефект только и не повлияет на работу. Защёлки и винты передней крышки достаточны для её закрепления на корпусе устройства.

Вставьте лопатку для раскрытия в верхнюю часть передней крышки рядом с верхним левым углом.

Проведите лопатку вокруг верхнего левого угла передней крышки.

Используйте лопатку, чтобы отделить сварной шов, фиксирующий левую вертикальную кромку передней крышки.

Отделение шва может потребовать значительного усилия.

Вставьте лопатку для раскрытия в верхнюю часть передней крышки рядом с верхним правым углом.

Проведите лопатку вокруг верхнего правого угла передней крышки.

Используйте лопатку, чтобы отделить сварной шов, фиксирующий правую вертикальную кромку передней крышки.

Отделение шва может потребовать значительного усилия.

Переверните устройство вверх дном.

Используйте лопатку для раскрытия, чтобы отщёлкнуть пластиковые защёлки, фиксирующие нижний правый край передней крышки к устройству.

Проведите лопатку вдоль нижнего края передней крышки, чтобы отделить её от устройства.

Используйте лопатку для раскрытия, чтобы отщёлкнуть пластиковые защёлки, фиксирующие нижний левый край передней крышки к устройству.

Переверните устройство в нормальное положение.

Используйте медиатор для вскрытия, чтобы отделить последние пластиковые защёлки, фиксирующие верхнюю часть передней крышки.

Снимите переднюю крышку.

Используйте пару наклонённых пинцетов, чтобы отключить кабель вентилятора процессора от материнской платы.

Отсоединяйте разъём вентилятора процессора, поднимая его строго вверх от материнской платы.

При сборке выровняйте разъём вентилятора процессора с его гнездом и нажмите на него пальцем прямо вниз до посадки на материнскую плату.

Используйте отвёртку Torx T5, чтобы выкрутить три винта 5.5 мм, фиксирующие вентилятор процессора.

Используйте крестовую отвёртку, чтобы выкрутить два винта 2.3 мм, фиксирующие радиатор процессора.

Снимите вентилятор процессора.

При сборке не зажимайте красный антенный кабель между радиатором и контактными пластинами.

Используйте отвёртку Torx T5, чтобы выкрутить чёрный винт 5.5 мм крепления кабеля кнопки питания.

Используйте крестовую отвёртку, чтобы выкрутить винт 2.3 мм крепления кабеля кнопки питания.

Используйте пинцет или пальцы, чтобы снять крепление кабеля кнопки питания с материнской платы.

При сборке установите крепление кабеля кнопки питания на штифт материнской платы перед повторной установкой винтов.

Используйте заострённый конец лопатки, чтобы отключить кабель кнопки питания от материнской платы.

Подденьте плоским концом лопатки и отсоедините три ленточных кабеля, соединяющие массив датчиков приближения с материнской платой.

Используйте отвёртку Torx T5, чтобы выкрутить винт 4.5 мм, крепящий массив датчиков приближения.

Снимите массив датчиков приближения с материнской платы.

Антенные разъёмы хрупкие и могут отломаться от материнской платы. При отключении антенных кабелей используйте эту технику.

Используйте лопатку или пинцет, чтобы отключить красный антенный кабель от передней части устройства.

Выведите антенный кабель с передней части устройства и отложите в сторону.

При сборке обязательно снова пропустите кабель через кронштейны и защёлки, фиксирующие его.

Используйте лопатку или пинцет, чтобы снять чёрный антенный кабель с материнской платы.

При сборке снова пропустите чёрный антенный кабель через его канал и защёлку.

Используйте лопатку, чтобы отключить ленточный кабель, соединяющий кнопки регулировки громкости и разъём для наушников с материнской платой.

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от правой стороны материнской платы.

При сборке установите провод динамика контактами золочёной стороны к себе и красным проводом сверху.

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от левой стороны материнской платы.

При сборке установите провод динамика контактами золочёной стороны к себе и чёрным проводом сверху.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта 5.6 мм, фиксирующие углы внутренней сборки к раме.

Используйте крестовую отвёртку, чтобы выкрутить два серебристых винта 7.2 мм с нижней части материнской платы.

Используйте отвёртку Torx T5, чтобы выкрутить два винта 5.5 мм, фиксирующие внутреннюю сборку внутри рамы.

При сборке убедитесь, что внутренняя сборка полностью села на центрирующие штифты с каждой стороны и плотно прилегает к защёлкам на раме, прежде чем затягивать эти два винта.

Проверьте правильную работу реечного механизма перед продолжением сборки.

Используйте отвёртку Torx T5, чтобы выкрутить два винта 4.5 мм, фиксирующие кронштейн под левым объективом.

Снимите скобу под левой линзой.

Чтобы обеспечить правильную работу, перед установкой снова убедитесь, что эта деталь правильно расположена на механизме регулировки, сдвинув линзы как можно ближе друг к другу.

Перед снятием внутренней сборки немного откиньте переднюю часть, чтобы протянуть крышку слота для карты microSD через рамку.

Аккуратно извлеките внутреннюю сборку через переднюю часть устройства.

Внутренняя сборка может выходить туго. Осторожно согните внешнюю рамку по необходимости, чтобы создать зазор для выхода кромок.

Не выталкивайте внутреннюю сборку силой.

При сборке снова проденьте крышку слота microSD, указанную на предыдущем шаге, через рамку, когда будете возвращать внутреннюю сборку на место.

При обратной сборке:

Убедитесь, что ни одна из пяти свободных проводов и кабелей не оказалась защемлена при установке внутренней сборки.

Держите линзы как можно ближе друг к другу и выровняйте реечный механизм с шестернёй и шайбой.

Это обеспечит правильную центровку линз.

Используйте плоский конец лопатки, чтобы отсоединить шлейф левого светодиодного дисплея от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить шлейф правого светодиодного дисплея от материнской платы.

Откройте среднюю рамку, чтобы получить доступ к аккумулятору.

При обратной сборке следите, чтобы не раздавить шлейфы светодиодных дисплеев, складывая среднюю рамку обратно на место.

Используйте крестовую отвёртку, чтобы выкрутить два винта 2,3 мм, фиксирующие кабель аккумулятора на задней стороне материнской платы.

Используйте наконечник лопатки, чтобы отсоединить аккумулятор от задней стороны материнской платы.

При обратной сборке используйте лопатку, чтобы совместить отверстия под винты на разъёме аккумулятора и прижать его на место.

Переверните внутреннюю сборку, чтобы получить доступ к материнской плате.

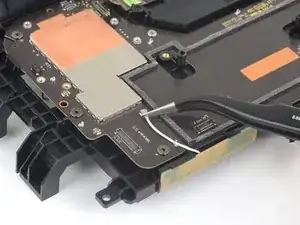

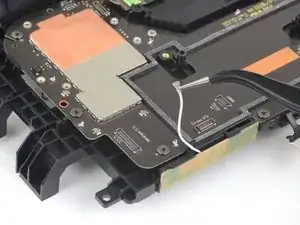

Используйте пинцет, чтобы отсоединить белый антенный кабель от материнской платы.

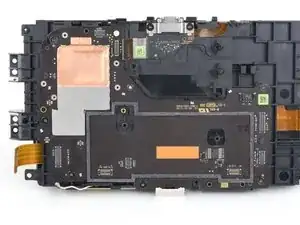

Используйте отвёртку Torx T5, чтобы выкрутить следующие винты, фиксирующие материнскую плату к средней рамке:

Шесть чёрных винтов 5,5 мм

Один серебристый винт 2,9 мм

Материнская плата всё ещё приклеена к средней рамке.

Нанесите подогретый iOpener в течение одной минуты на материнскую плату.

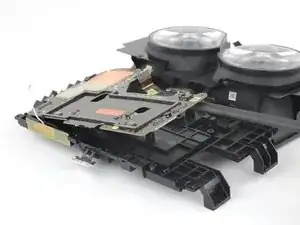

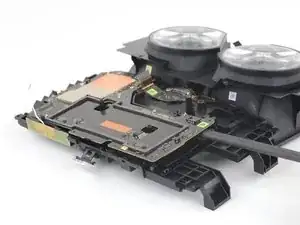

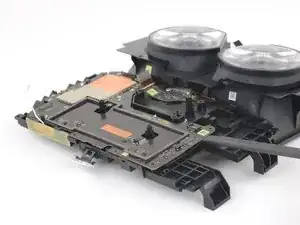

Используйте плоский конец лопатки, чтобы поддеть материнскую плату и снять её с средней рамки.

Если материнская плата плохо поддаётся, нанесите изопропиловый спирт между платой и средней рамкой и дайте впитаться одну минуту, чтобы размягчить клей.

Нет необходимости наносить клей на новую материнскую плату. Винтов достаточно, чтобы зафиксировать её на средней рамке.

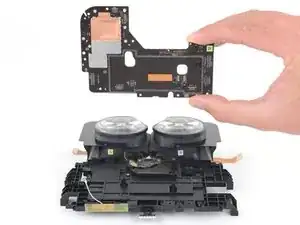

Снимите материнскую плату.
