Замена батареи HTC Vive Focus

Следуйте этому руководству, чтобы заменить батарею в HTC Vive Focus.

Для вашей безопасности разрядите батарею до уровня ниже 25% перед разборкой устройства. Это уменьшит риск опасного теплового события, если батарея будет случайно повреждена во время ремонта. Если батарея вздута, примите соответствующие меры предосторожности.

Перед началом работы полностью выключите устройство. Будьте осторожны и не включайте устройство во время ремонта. Если вы случайно включили устройство, прекратите работу и снова выключите его перед возобновлением.

Для выполнения этого ремонта потребуется разрушить пластиковые сварные соединения, которые фиксируют переднюю крышку на корпусе. После выполнения ремонта зазоры между пластиковой передней крышкой и боковыми панелями больше не будут совпадать по уровню. Это повреждение является постоянным, но только косметическим и не повлияет на работоспособность, удобство использования или функционирование устройства.

Шаг 1

Поместите устройство вверх тормашками на рабочую поверхность.

Подушка опоры для лица слегка удерживается на месте семью пластиковыми защёлками.

С помощью пальцев аккуратно снимите подушку опоры для лица, потянув её прямо наружу, чтобы удалить её.

Шаг 2

Используйте отвертку Torx T5, чтобы выкрутить восемь винтов 4.5 мм, удерживающих опору для лица.

Один из винтов будет закрыт защитной наклейкой. Продавите отверткой через наклейку, чтобы выкрутить винт.

Шаг 3

Вставьте медиатор для вскрытия в верхний левый угол опоры для лица.

Поверните медиатор, чтобы освободить пластиковую защёлку, удерживающую опору для лица.

Повторите для верхнего правого угла.

Пока не удаляйте опору для лица. Она всё ещё прикреплена шлейфом датчика опоры для лица.

Шаг 4

Осторожно переверните устройство.

Вытяните опору для лица настолько, чтобы получить доступ к винтам, фиксирующим датчик опоры для лица.

Не допускайте натяжения шлейфа датчика опоры для лица.

При повторной сборке убедитесь, что шлейф датчика опоры для лица расположен между линзами перед установкой опоры для лица на место.

Шаг 5

Используйте отвертку Torx T5, чтобы выкрутить два винта 2.4 мм, фиксирующих датчик опоры для лица к опоре для лица.

Шаг 6

Снимите опору для лица.

Шаг 7

Сдвиньте линзы пальцами друг к другу, чтобы они оказались ближе к центру устройства.

Шаг 8

Используйте отвертку Torx T5, чтобы выкрутить четыре винта, фиксирующие переднюю крышку изнутри устройства:

Два винта 5.7 мм с мелкой резьбой

Два винта 5.5 мм с крупной резьбой

Винты с крупной резьбой легко срываются. При повторной сборке затягивайте винты с крупной резьбой до ручной затяжки и больше не затягивайте.

Шаг 9

Обратите внимание на расположение пластиковых сварных швов по обеим вертикальным кромкам передней крышки.

После повторной сборки зазор между передней крышкой и боковыми панелями может больше не совпадать по уровню. Это только косметический дефект и не повлияет на работу. Защёлки и винты передней крышки достаточно надежно фиксируют её в корпусе устройства.

Шаг 10

Вставьте медиатор для вскрытия в верхнюю часть передней крышки рядом с верхним левым углом.

Сдвиньте медиатор вокруг верхнего левого угла передней крышки.

Шаг 11

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий левую вертикальную кромку передней крышки.

Для отделения сварного шва может потребоваться значительное усилие.

Шаг 12

Вставьте медиатор в верхнюю часть передней крышки рядом с верхним правым углом.

Сдвиньте медиатор вокруг верхнего правого угла передней крышки.

Шаг 13

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий правую вертикальную кромку передней крышки.

Для отделения сварного шва может потребоваться значительное усилие.

Шаг 14

Переверните устройство вверх тормашками.

Используйте медиатор, чтобы отщёлкнуть пластиковые защёлки, фиксирующие нижнюю правую кромку передней крышки к корпусу.

Шаг 15

Проведите медиатором вдоль нижнего края передней крышки, чтобы отделить её от корпуса.

Шаг 16

Используйте медиатор, чтобы отщёлкнуть пластиковые защёлки, фиксирующие нижнюю левую кромку передней крышки к корпусу.

Шаг 17

Переверните устройство в нормальное положение.

Используйте медиатор для вскрытия, чтобы отделить последние пластиковые защёлки, фиксирующие верхнюю часть передней крышки.

Шаг 18

Снимите переднюю крышку.

Шаг 19

Используйте изогнутые пинцеты, чтобы отсоединить кабель вентилятора центрального процессора от материнской платы.

Поднимайте разъём вентилятора центрального процессора строго вверх от материнской платы, чтобы отсоединить его от гнезда.

При сборке совместите разъём вентилятора с его гнездом и прижмите его пальцем строго вниз в материнскую плату.

Шаг 20

Используйте отвёртку Torx T5, чтобы выкрутить три винта 5,5 мм, фиксирующие вентилятор центрального процессора.

Используйте крестообразную отвёртку, чтобы выкрутить два винта 2,3 мм, фиксирующие радиатор центрального процессора.

Шаг 21

Снимите вентилятор центрального процессора.

При сборке не зажимайте красный антенный кабель между радиатором и контактными пластинами.

Шаг 22

Используйте отвёртку Torx T5, чтобы выкрутить чёрный винт 5,5 мм с кронштейна кабеля кнопки питания.

Используйте крестообразную отвёртку, чтобы выкрутить винт 2,3 мм с кронштейна кабеля кнопки питания.

Шаг 23

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля кнопки питания с материнской платы.

При сборке установите кронштейн кабеля кнопки питания на штырь материнской платы перед повторной установкой винтов.

Шаг 24

Используйте заострённый конец лопатки, чтобы отсоединить кабель кнопки питания от материнской платы.

Шаг 25

Подденьте плоским концом лопатки и отсоедините три ленточных кабеля, подключающие массив датчиков приближения к материнской плате.

Шаг 26

Используйте отвёртку Torx T5, чтобы выкрутить винт 4,5 мм, фиксирующий массив датчиков приближения.

Шаг 27

Снимите массив датчиков приближения с материнской платы.

Шаг 28

Антенные разъёмы хрупкие и могут отломаться от материнской платы. При отсоединении антенных кабелей используйте эту технику.

Используйте лопатку или пинцет, чтобы отсоединить красный антенный кабель от передней части устройства.

Выведите антенный кабель из передней части устройства и отложите в сторону.

При сборке обязательно снова пропустите кабель через кронштейны и защёлки, фиксирующие его.

Шаг 29

Используйте лопатку или пинцет, чтобы снять чёрный антенный кабель с материнской платы.

При сборке пропустите чёрный антенный кабель через его канал и защёлку.

Шаг 30

Используйте лопатку, чтобы отсоединить ленточный кабель, соединяющий кнопки регулировки громкости и разъём для наушников с материнской платой.

Шаг 31

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от правой стороны материнской платы.

При сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а красный провод находился сверху.

Шаг 32

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от левой стороны материнской платы.

При сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а чёрный провод находился сверху.

Шаг 33

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта 5,6 мм, фиксирующие углы внутренней сборки к рамке.

Используйте крестообразную отвёртку, чтобы выкрутить два серебристых винта 7,2 мм с нижней части материнской платы.

Шаг 34

Используйте отвёртку Torx T5, чтобы выкрутить два винта 5,5 мм, фиксирующие внутреннюю сборку к внутренней части рамки.

При сборке убедитесь, что внутренняя сборка полностью посажена на центрующие штифты с каждой стороны и лежит заподлицо на защёлках рамки перед затягиванием этих двух винтов.

Проверьте правильную работу реечной передачи перед продолжением сборки.

Шаг 35

Используйте отвертку Torx T5, чтобы выкрутить два винта 4,5 мм, фиксирующих кронштейн под левым объективом.

Шаг 36

Снимите кронштейн под левым объективом.

Чтобы механизм работал правильно, убедитесь, что эта деталь правильно установлена на механизме регулировки, сдвинув объективы как можно ближе друг к другу перед повторной установкой.

Шаг 37

Перед снятием внутренней сборки слегка отогните переднюю часть, чтобы вывести крышку слота для карты microSD через рамку.

Шаг 38

Осторожно извлеките внутреннюю сборку через переднюю часть устройства.

Внутреннюю сборку может быть трудно вынуть. При необходимости аккуратно согните внешнюю рамку, чтобы создать зазор для выхода кромок.

Не применяйте силу при извлечении внутренних частей.

При сборке проденьте крышку слота microSD, о которой говорилось в предыдущем шаге, обратно через рамку, направляя внутреннюю сборку на место.

Шаг 39

При сборке:

Убедитесь, что при установке внутренней сборки не зажаты ни один из пяти свободных проводов и кабелей.

Держите объективы как можно ближе друг к другу и совместите рейку с шестерней и шайбой.

Это обеспечит правильную центровку объективов.

Шаг 40

Используйте плоский конец лопатки, чтобы отсоединить шлейф левого светодиодного дисплея от материнской платы.

Шаг 41

Используйте плоский конец лопатки, чтобы отсоединить шлейф правого светодиодного дисплея от материнской платы.

Шаг 42

Откройте среднюю рамку, чтобы получить доступ к аккумулятору.

При сборке следите, чтобы при складывании средней рамки обратно не были повреждены шлейфы светодиодных дисплеев.

Шаг 43

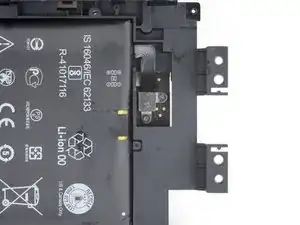

Используйте крестовую отвертку, чтобы выкрутить два винта 2,3 мм, которые крепят кабель аккумулятора к задней части материнской платы.

Шаг 44

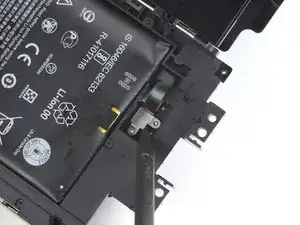

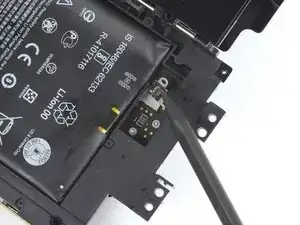

Используйте наконечник лопатки, чтобы отсоединить аккумулятор от задней части материнской платы.

При сборке используйте лопатку, чтобы совместить отверстия под винты разъёма аккумулятора и плотно прижать его на место.

Шаг 45

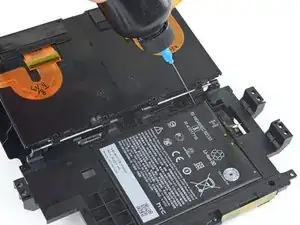

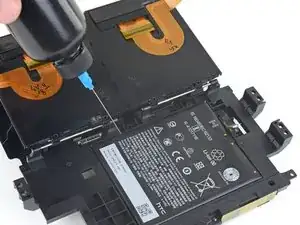

Нанесите изопропиловый спирт высокой концентрации (90% или более) вдоль левой стороны аккумулятора и дайте ему впитаться в батарейную нишу.

Шаг 46

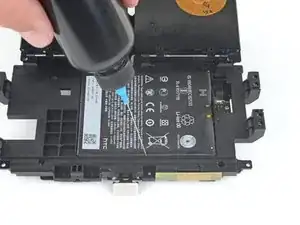

Нанесите ещё изопропилового спирта по оставшимся трём краям аккумулятора.

Убедитесь, что спирт проникает под аккумулятор в батарейную нишу.

Подождите одну минуту, чтобы спирт размягчил клей под аккумулятором.

Шаг 47

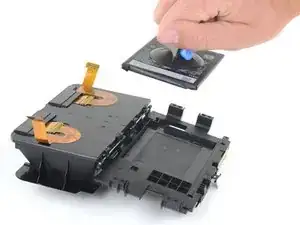

Используйте присоску, чтобы поднять аккумулятор вертикально из батарейной ниши.

Если аккумулятор трудно извлечь, повторите предыдущий шаг и попробуйте снова.

При сборке удалите старый клей и приклейте двустороннюю клейкую ленту или используйте заранее вырезанный клей, чтобы закрепить новый аккумулятор.

Заключение

Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.

Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Answers.
