Замена линз HTC Vive Focus
Следуйте этому руководству, чтобы снять или заменить линзы в HTC Vive Focus.
При этой разборке открытые экраны за каждой линзой становятся уязвимы для пыли и мусора в воздухе, что может стать заметным, если частицы попадут внутрь. После снятия линзы установите новую как можно быстрее, чтобы избежать загрязнения.
Выключите устройство перед началом работ. Будьте осторожны, чтобы не включить устройство во время ремонта. Если вы случайно включили устройство, остановитесь и выключите его снова перед продолжением.
Для выполнения ремонта потребуется нарушить пластиковые сварные швы, которые фиксируют переднюю крышку к корпусу устройства. После выполнения этого ремонта зазоры между передней пластиковой крышкой и боковыми панелями больше не будут совмещаться заподлицо. Это повреждение является постоянным, но носит только косметический характер и не повлияет на функциональность, удобство использования или работу устройства.
Шаг 1


Положите устройство вверх дном на рабочую поверхность.
Подушка под лицо слегка удерживается семью пластиковыми защёлками.
Используйте пальцы, чтобы аккуратно снять подушку с опоры лица, потянув её прямо от опоры.
Шаг 2

Отверткой Torx T5 отвинтите восемь винтов длиной 4.5 мм, крепящих опору лица.
Один из винтов закрыт пломбой, указывающей на вскрытие. Продавите отвёртку через пломбу, чтобы выкрутить винт.
Шаг 3


Вставьте медиатор (пластиковую лопатку) в верхний левый угол опоры лица.
Поверните медиатор, чтобы освободить пластиковую защёлку, фиксирующую опору лица.
Повторите для верхнего правого угла.
Пока не снимайте опору лица. Она всё ещё прикреплена шлейфом датчика опоры лица.
Шаг 4


Осторожно переверните устройство.
Выдвиньте опору лица настолько, чтобы получить доступ к винтам, фиксирующим датчик опоры лица.
Не создавайте натяжения на шлейфе датчика опоры лица.
При повторной сборке убедитесь, что шлейф датчика опоры лица расположен между линзами перед установкой опоры лица.
Шаг 5

Отверткой Torx T5 отвинтите два винта длиной 2.4 мм, фиксирующих датчик опоры лица к опоре.
Шаг 6

Снимите опору лица.
Шаг 7

Используйте пальцы, чтобы сдвинуть линзы друг к другу, расположив их ближе к центру устройства.
Шаг 8

Отверткой Torx T5 отвинтите четыре винта, фиксирующих переднюю крышку изнутри устройства:
Два винта 5.7 мм с мелкой резьбой
Два винта 5.5 мм с крупной резьбой
Винты с крупной резьбой легко срываются. При сборке затягивайте винты с крупной резьбой до ручного усилия и не дальше.
Шаг 9

Обратите внимание на расположение пластиковых сварных швов по обеим вертикальным кромкам передней крышки.
После сборки зазор между передней крышкой и боковыми панелями может больше не быть заподлицо. Это только косметический дефект и только, который не повлияет на работу. Защёлки и винты передней крышки достаточно надёжно фиксируют её в корпусе устройства.
Шаг 10


Вставьте медиатор в верхнюю часть передней крышки возле верхнего левого угла.
Проведите медиатор вокруг верхнего левого угла передней крышки.
Шаг 11

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий левую вертикальную кромку передней крышки.
Для разделения шва может потребоваться значительная сила.
Шаг 12


Вставьте медиатор в верхнюю часть передней крышки возле верхнего правого угла.
Проведите медиатор вокруг верхнего правого угла передней крышки.
Шаг 13

Используйте медиатор, чтобы разъединить сварной шов, фиксирующий правую вертикальную кромку передней крышки.
Для разделения шва может потребоваться значительная сила.
Шаг 14


Переверните устройство вверх дном.
Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижнюю правую кромку передней крышки к корпусу.
Шаг 15

Проведите медиатор вдоль нижнего края передней крышки, чтобы отделить её от корпуса.
Шаг 16

Используйте медиатор, чтобы отсоединить пластиковые защёлки, фиксирующие нижнюю левую кромку передней крышки к корпусу.
Шаг 17

Переверните устройство в нормальное положение.
Используйте медиатор для открытия, чтобы отделить последние несколько пластиковых защёлок, фиксирующих верхнюю часть передней крышки.
Шаг 18

Снимите переднюю крышку.
Шаг 19


Используйте изогнутые пинцеты, чтобы отсоединить кабель вентилятора ЦП от материнской платы.
Поднимайте разъём вентилятора ЦП строго вверх от материнской платы, чтобы отключить его от гнезда.
При сборке выровняйте разъём вентилятора ЦП с гнездом и нажмите пальцем прямо вниз, чтобы зафиксировать его в материнской плате.
Шаг 20

Используйте отвертку Torx T5, чтобы удалить три винта 5.5 мм, удерживающих вентилятор ЦП.
Используйте крестовую отвертку, чтобы удалить два винта 2.3 мм, фиксирующих радиатор ЦП.
Шаг 21

Снимите вентилятор ЦП.
При обратной сборке не зажимайте красный антенный кабель между радиатором и контактными пластинами.
Шаг 22

Используйте отвертку Torx T5, чтобы удалить чёрный винт 5.5 мм из крепления кабеля кнопки питания.
Используйте крестовую отвертку, чтобы удалить винт 2.3 мм из крепления кабеля кнопки питания.
Шаг 23

Используйте пинцет или пальцы, чтобы снять крепление кабеля кнопки питания с материнской платы.
При обратной сборке наденьте крепление кабеля кнопки питания на штифт на материнской плате перед установкой винтов.
Шаг 24

Используйте заострённый конец лопатки, чтобы отсоединить кабель кнопки питания от материнской платы.
Шаг 25

Подденьте плоским концом лопатки, чтобы отсоединить три ленточных кабеля, соединяющих массив датчиков приближения с материнской платой.
Шаг 26

Используйте отвертку Torx T5, чтобы удалить винт 4.5 мм из массива датчиков приближения.
Шаг 27

Снимите массив датчиков приближения с материнской платы.
Шаг 28


Антенные разъёмы хрупкие и могут отломаться от материнской платы. При отсоединении антенных кабелей используйте эту технику.
Используйте лопатку или пинцет, чтобы отсоединить красный антенный кабель от передней части устройства.
Выведите антенный кабель из передней части устройства и отложите в сторону.
При обратной сборке обязательно снова пропустите кабель через скобы и защёлки, фиксирующие его.
Шаг 29


Используйте лопатку или пинцет, чтобы снять чёрный антенный кабель с материнской платы.
При обратной сборке пропустите чёрный антенный кабель через его канал и защёлку.
Шаг 30

Используйте лопатку, чтобы отсоединить ленточный кабель, соединяющий кнопки громкости и разъём для наушников с материнской платой.
Шаг 31

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от правой стороны материнской платы.
При обратной сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а красный провод находился сверху.
Шаг 32

Используйте пинцет, чтобы аккуратно отсоединить провод динамика от левой стороны материнской платы.
При обратной сборке установите провод динамика так, чтобы золотые контакты были обращены к вам, а чёрный провод находился сверху.
Шаг 33

Используйте отвертку Torx T5, чтобы удалить четыре винта 5.6 мм, фиксирующие углы внутренней сборки к раме.
Используйте крестовую отвертку, чтобы удалить два серебристых винта 7.2 мм с нижней части материнской платы.
Шаг 34

Используйте отвертку Torx T5, чтобы удалить два винта 5.5 мм, фиксирующие внутреннюю сборку внутри рамы.
При обратной сборке убедитесь, что внутренняя сборка полностью установлена на направляющие штифты по обеим сторонам и плотно прилегает к выступам рамы перед затяжкой этих двух винтов.
Проверьте правильную работу реечной передачи перед продолжением сборки.
Шаг 35

Используйте отвертку Torx T5, чтобы выкрутить два винта 4.5 мм, крепящие кронштейн под левым объективом.
Шаг 36

Снимите кронштейн под левым объективом.
Чтобы обеспечить корректную работу, убедитесь, что этот элемент правильно установлен на механизме регулировки, сдвинув объективы как можно ближе друг к другу перед повторным установлением кронштейна.
Шаг 37


Перед снятием внутренней сборки слегка отогните переднюю часть, чтобы вывести крышку слота microSD через рамку.
Шаг 38


Осторожно извлеките внутреннюю сборку через переднюю часть устройства.
Внутренняя сборка может выходить туго. При необходимости аккуратно согните наружную рамку, чтобы создать пространство для выхода кромок.
Не применяйте силу для извлечения какой-либо части внутренней сборки.
При сборке обратно пропустите крышку слота microSD, упомянутую на предыдущем шаге, обратно через рамку, пока возвращаете внутреннюю сборку на место.
Шаг 39

При сборке:
Следите, чтобы при установке внутренней сборки не защемить ни одну из пяти свободных проводов и кабелей.
Держите объективы как можно ближе друг к другу и совместите реечный механизм с шестернёй и шайбой.
Это обеспечит правильную центровку объективов.
Шаг 41

После снятия объектива немедленно установите новый, чтобы избежать загрязнения пылью или мусором из воздуха.

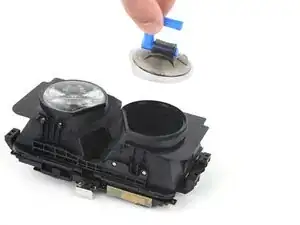

Прикрепите присоску к центру объектива.
Подтяните присоску вверх, чтобы вынуть объектив из рамки.

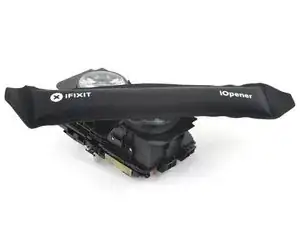

Если объектив не снимается легко, приложите нагретый iOpener на одну минуту и попробуйте снова.

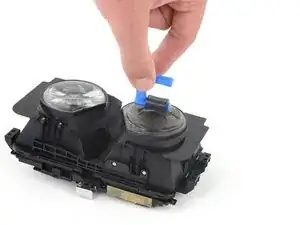

Оригинальный клей можно использовать повторно, если он не был повреждён при разборке. Установите новый объектив в рамку и приложите нагретый iOpener на одну минуту, чтобы соединить новый объектив с оставшимся клеем.
Если старый клей был повреждён при разборке, используйте лопатку, чтобы соскрести остатки клея, затем нанесите универсальный клей в место старого клея перед установкой нового объектива.
Заключение
Для сборки устройства выполните вышеописанные шаги в обратном порядке.
Что-то пошло не так? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
