Замена разъёма антенны Cobra 29 LTD Classic

Поверните выключатель питания, крайний слева регулятор, против часовой стрелки до положения «выключено».

Поверните устройство и крепко потяните штекер силового кабеля, чтобы извлечь его из радиостанции.

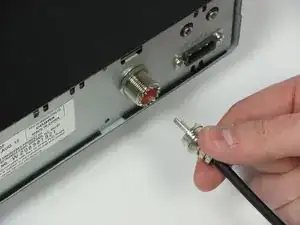

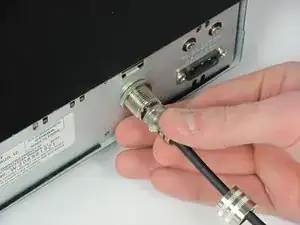

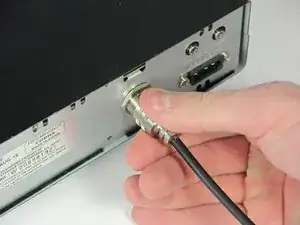

Отверните фиксирующую гайку против часовой стрелки с разъёма антенны.

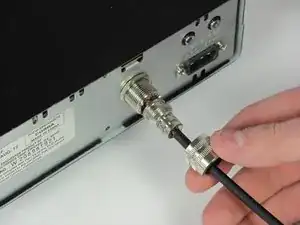

Аккуратно потяните антенный кабель, чтобы извлечь его с задней панели радиостанции.

Отверните колпачок против часовой стрелки на штекере микрофона, чтобы отсоединить кабель.

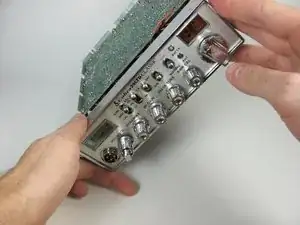

Аккуратно извлеките штекер микрофона.

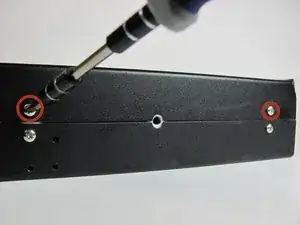

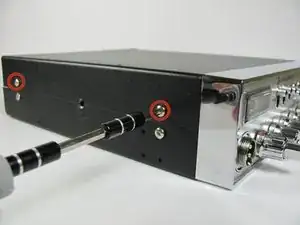

Отвинтите верхние четыре винта с крестообразной шлицей 6,0 мм против часовой стрелки по левому и правому краю устройства, используя отвёртку Phillips №1.

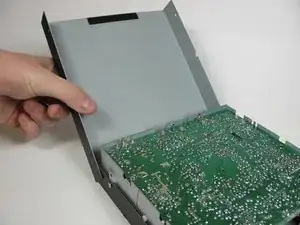

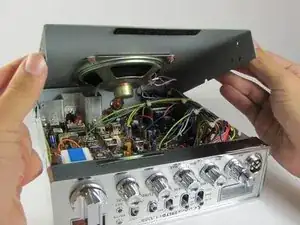

Аккуратно приподнимите и снимите верхнюю крышку.

Аккуратно установите устройство на твёрдую, ровную, непроводящую поверхность, чтобы минимизировать риск поражения электрическим током или повреждения радиостанции.

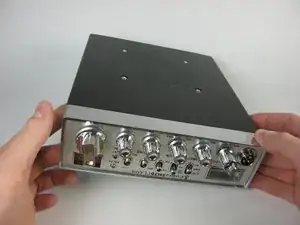

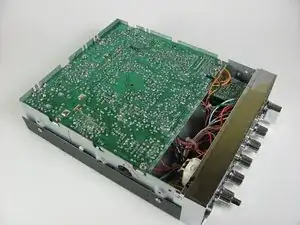

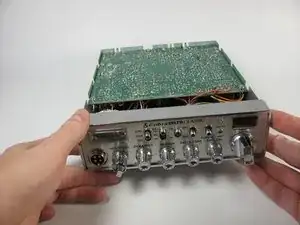

Осторожно переверните радиостанцию.

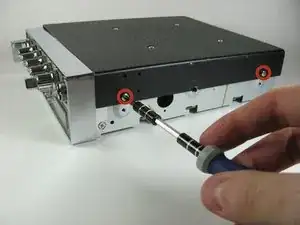

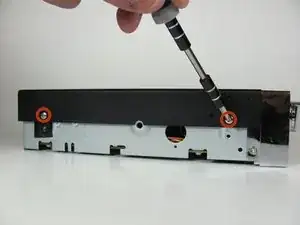

Отвинтите четыре винта с крестообразной шлицей 6,0 мм против часовой стрелки по левому и правому краю устройства, которые крепят оставшуюся крышку, используя отвёртку Phillips №1.

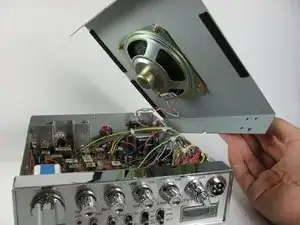

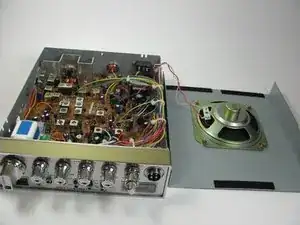

Осторожно: следите за проводами, подключёнными к динамику. Эти короткие провода не позволят вам сильно отодвинуть крышку.

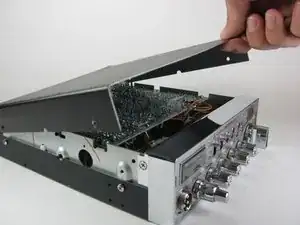

Аккуратно приподнимите и снимите корпусную крышку.

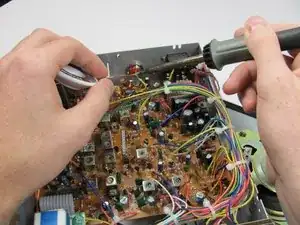

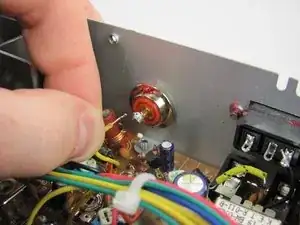

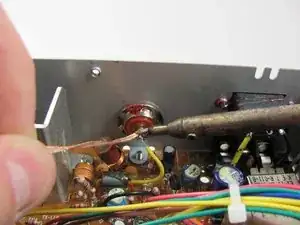

Отпаивайте жёлтый провод, который подключён к разъёму антенны, при помощи паяльника и оплётки для удаления припоя.

При повторной сборке вам потребуется запаять компоненты обратно.

Провод может быть ещё горячим, поэтому подождите 30 секунд перед продолжением.

Отсоедините провод от задней части разъёма антенны.

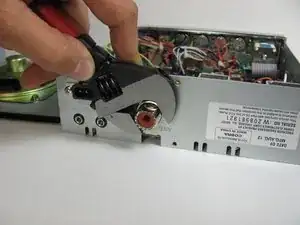

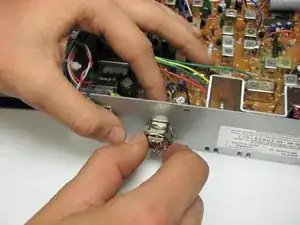

Используйте гаечный ключ, чтобы отвернуть гайку против часовой стрелки, которой зафиксирован разъём антенны на корпусе устройства.

Снимите фиксирующую гайку и шайбу с разъёма антенны.

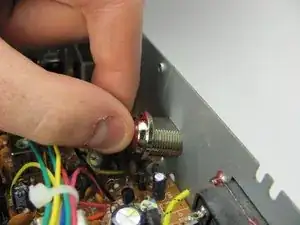

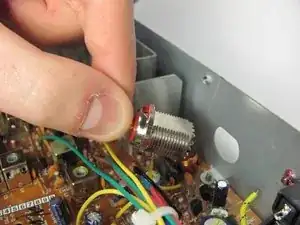

Аккуратно вытяните разъём антенны через отверстие в корпусе.
