Измерение тока с помощью клещевого мультиметра и распределителя переменного тока
Эта вики объясняет, как использовать клещевой мультиметр и распределитель переменного тока для измерения потребляемого тока тестируемого устройства.
Шаг 1

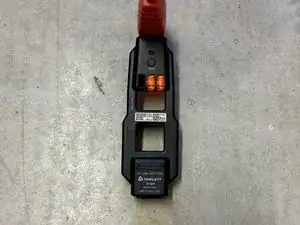

Подключите распределитель переменного тока к источнику питания.

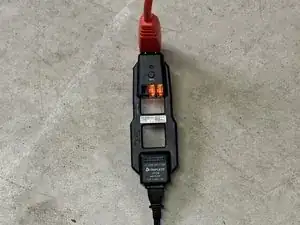

Подключите тестируемое устройство к распределителю переменного тока.

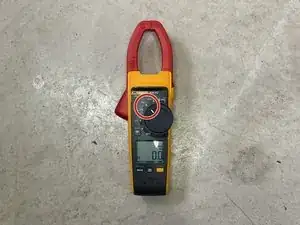

На мультиметре выберите измерение переменного тока.
Шаг 2
Закрепите клещевой мультиметр на петле x1 распределителя для большинства устройств. Используйте петлю x10 только в случае тестирования устройства с очень низким током.
Включите тестируемое устройство.
Считайте ток, показанный на вашем мультиметре.
Вы завершили эту процедуру. Выключите тестируемое устройство и отключите ваше оборудование.
Заключение
Использование этого процесса позволяет измерять, сколько тока потребляет устройство, что может помочь в диагностике. Устройство, потребляющее больше тока, чем его номинальная величина, может свидетельствовать о наличии проблемы.
Перевод руководства с ifixit.com
