Fluke Hydra 2620A 2025A ОШИБКА 6 вызвана разрядом залитой батареи RTC — Замена

Это руководство по ремонту предназначено для устранения сообщения «Ошибка 6» (повреждённая память) в регистраторе данных Fluke Hydra. Эти устройства собирались с использованием микросхемы реального времени/SRAM/кристалла/батареи MK48T08B производства Dallas Semiconductor или ST Microsystems. Ошибка вызывается выходом из строя встроенной литий-ионной батареи в корпусе микросхемы спустя примерно 10 лет — MK48T08B больше не производится. Эти микросхемы в корпусе DIP-28 фактически представляют собой модуль: нижняя микросхема — часы реального времени и SRAM, сверху к ней припаяны кристалл и батарея проводами, инкапсулированными в эпоксидной заливке. На самом деле между чипом и надстроенным модулем есть зазор, между ними можно просунуть лист бумаги; корпуса и электрические соединения прикреплены друг к другу только у противоположных концов, где находятся два вывода для кристалла и два вывода для батареи, оба заключены и залиты в прямоугольный модуль сверху. Это простой ремонт, но требуется осторожность при рассечении эпоксидной заливки и сохранении залитого кристалла и четырёх проводов. Необходимые инструменты:

- Отвёртка Phillips для удаления 2 винтов на задней панели и 3 винтов (2625A) или 4 винтов (2620A) на дне корпуса (зависит от модели)

- Инструмент Dremel с тонким кругом для резки ~1"

- Плиткорез (или, возможно, бокорезы + тиски и деликатный подход)

Шаг 1

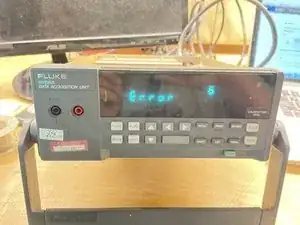

Вид спереди устройства, при включении появляется ошибка 6 «конфигурация повреждена», вызванная разрядом батареи, залитой в корпус 28‑контактной микросхемы часов реального времени, которая больше недоступна. Но выход есть. Для вскрытия снимите два винта сзади и 3 или 4 винта на дне (зависит от модели) и сдвиньте крышку.

Повреждённая конфигурация означает, что при каждом включении необходимо заново вводить настройки каналов, дату и время и другие параметры.

Шаг 2

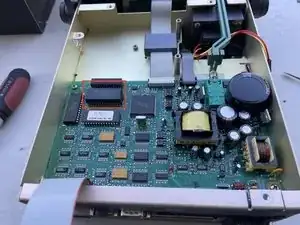

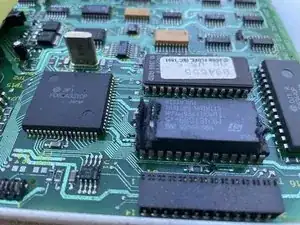

Это основная плата в нижней части корпуса, на которой видна микросхема RTC/SRAM/кристалл/батарея с разряженной внутренней батареей, вызывающей ошибку.

Шаг 3

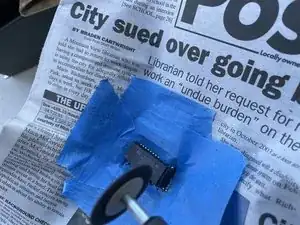

Здесь я сделал отверстие в газете и обклеил по периметру скотчем, чтобы ловить кусочки пластика и металла, вместо выпаивания 28‑контактной микросхемы с платы. Режущий диск Dremel работает на минимальных оборотах для уменьшения передачи вибраций на плату и дисплей.

Шаг 4

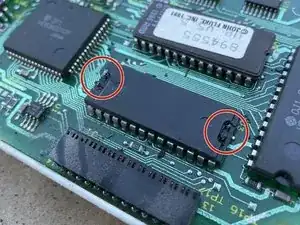

Очень осторожно используйте резак Dremel (низкие обороты), чтобы прорезать пазы примерно в 1/8" от каждого конца модульного блока, чтобы освободить верхний модуль от нижнего; следите, чтобы не повредить SRAM/RTC‑чип ниже и не перерезать 4 провода (по два с каждого конца) от нижней микросхемы — они нам понадобятся!

Шаг 5

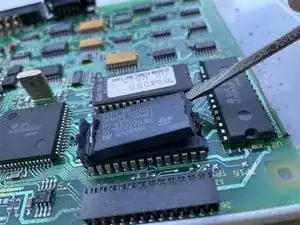

В этот момент верхний модуль будет снят, и на каждом конце будут торчать по два коротких провода, которые нам понадобятся. Излишки эпоксидной заливки, прилипшие к коротким проводам, можно раздавить и удалить плиткорезом или плоскогубцами.

Шаг 6

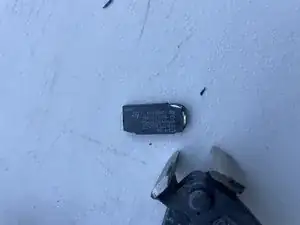

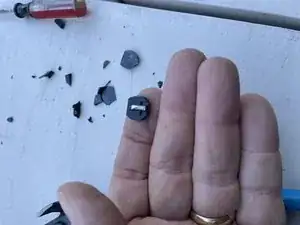

Теперь необходимо извлечь кристалл из залитого модуля, который мы отпилили. Для этого отлично подойдут плиткорез и небольшие кусачки, старайтесь не раздавить цилиндрический кристалл (на фото он залит слева), беспокоиться не о батарее (справа) не нужно — она уже испорчена, именно из‑за этого возникла неисправность.

Шаг 7

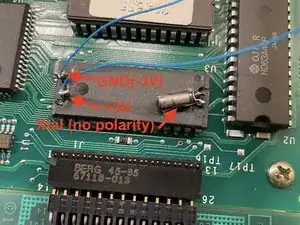

Припаяйте извлечённый кристалл к двум выводам справа (он управляет часами реального времени в нижней микросхеме) и припаяйте два отрезка провода для держателя батарейки к выводам слева (следующий шаг). (Верхний левый = −3В, нижний левый = +3В на держателе монетной батареи). Кристалл справа неполярный.

Можно проверить полярность батареи, убедившись, что контакт «Gnd -3V» на фото имеет несколько ом до вывода GND на плате.

Шаг 8

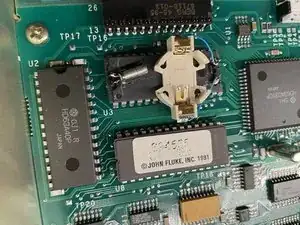

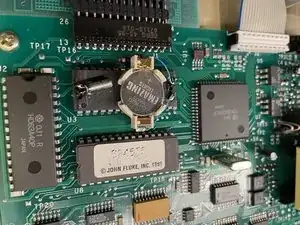

Припаяйте короткие (~1,5") провода‑переводники к SMT‑держателю для монетной батареи 16 мм (например, Digikey BU1632‑JJ‑GCT‑ND или аналог), затем припаяйте эти провода к торчащим выводам микросхемы, освобождённым на предыдущем шаге; приклейте держатель и кристалл суперклеем‑гелем.

Обратите внимание на полярность держателя: перепроверьте, что клемма «−», которую вы подключили к торчащему выводу ИС, также электрически соединена с землёй (GND) платы.

Установите батарею (например, CR1620). Проверьте работоспособность, установив дату/время: нажмите «SHFT», затем «INTVL» и используйте кнопки вверх/вниз и влево/вправо и ENTER для ввода YYYY MMDD и HHMM. Выключите прибор на некоторое время, затем включите и проверьте, сохранились ли настройки и исчезла ли ОШИБКА 6.

Заключение

Переустановите любые кабели и платы, которые вы сняли; после тестирования и проверки наденьте наружную оболочку назад (с 3 или 4 плоскими винтами в зависимости от модели) и заднюю панель (2 винта).

Перевод руководства с ifixit.com
