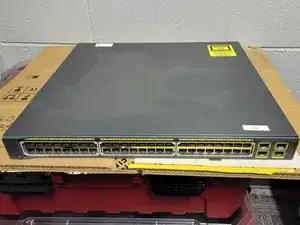

Замена вентилятора охлаждения в сетевом коммутаторе Cisco Catalyst 2975
Возможно, у вас на складе есть запасные коммутаторы Cisco с неисправным блоком питания, но рабочим вентилятором. Вы можете использовать этот рабочий вентилятор в другом коммутаторе, если вентилятор охлаждения вышел из строя, чтобы продлить срок службы сетевого коммутатора. Предполагается, что вы не можете оформить RMA через службу поддержки Cisco TAC.
Шаг 1
Позвоните или напишите в Cisco TAC, чтобы уточнить, находится ли ваш коммутатор на гарантии. Если гарантия действует, возможно, вам смогут отправить восстановленный коммутатор без необходимости разбирать устройство.
Шаг 2

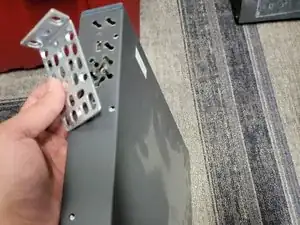

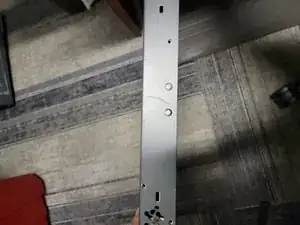

Снимите монтажные уши для шкафа (rack ears) крестовой отверткой с обеих сторон, если они установлены.
Шаг 3
Отверткой с крестообразным шлицем выверните по два винта с круглыми головками с левой и правой стороны коммутатора.
Шаг 4
Выверните винты на задней части корпуса плоской или шестигранной отверткой. Всего четыре винта.
Шаг 5
Выверните оставшиеся винты на задней части корпуса плоской или шестигранной отверткой. Всего четыре винта.
Шаг 6

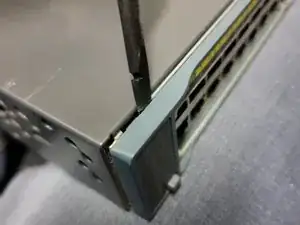

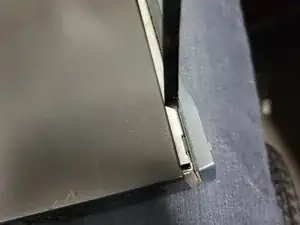

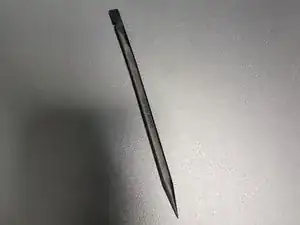

Снимите пластиковую переднюю панель коммутатора с помощью пластикового лома или медиатора. Вставив инструмент в один из краёв, можно повернуть его с достаточной силой, чтобы отжать панель вращательным движением.
Шаг 7

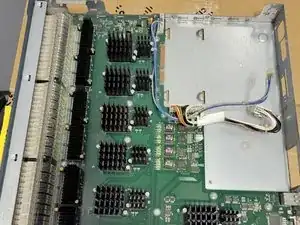

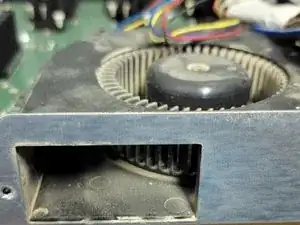

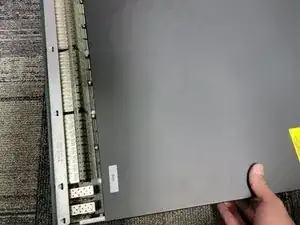

Сдвиньте заднюю крышку корпуса назад и вверх, чтобы снять её. Кромки не острые, но требуется некоторое усилие для снятия — соблюдайте осторожность. Также обратите внимание на выходное отверстие вентилятора охлаждения.
Шаг 8

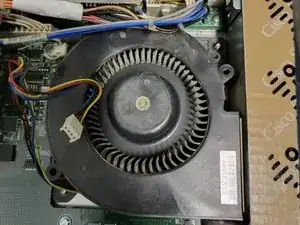

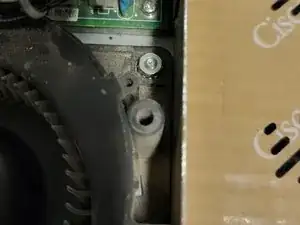

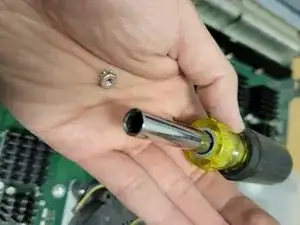

Выверните шестигранные винты в углах по обеим сторонам вентилятора охлаждения шестигранной отверткой. Под каждым винтом находятся маленькие шайбы.
Шаг 9

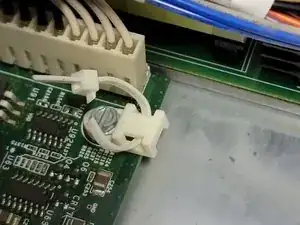

По желанию — для безопасности рекомендуется отключить оба кабеля питания от блока питания. Возможно, потребуется разрезать хомут-стяжку, который фиксирует кабель между вентилятором и блоком питания. Будьте внимательны, чтобы не повредить провода питания.
Шаг 10

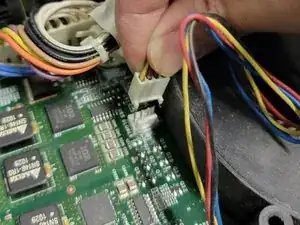

Отсоедините разъём питания вентилятора от платы вручную или с помощью плоскогубцев.
Для справки: на последнем изображении показаны удалённые блок питания и вентилятор охлаждения.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
