Замена батареи BRCK v1
В этом руководстве используется шестигранная отвертка с головкой 2.0 для открытия корпуса, а также пинцет для отключения и снятия материнской платы. Это позволит получить доступ к батарее, расположенной в нижней части корпуса.
Шаг 1
Установите устройство на бок так, чтобы антенна находилась сверху.
Шаг 2
Захватите пинцетом шейку антенны (часть, ближайшая к устройству).
Другой рукой открутите корпус антенны.
Шаг 3
Положите лицевую сторону устройства с надписью BRCK вверх.
Шаг 4
Снимите четыре винта (головка шестигранник 4 мм) в углах устройства с помощью шестигранной отвертки 2.0.
Шаг 5
Снимите верхнюю крышку.
Шаг 6
Снимите гайку и шайбу с RF-разъёма, расположенного там, где была подключена антенна.
Шаг 7
Отключите соединение проводов красного, чёрного и жёлтого цвета, поддев и приподняв его.
Шаг 8
Осторожно вставьте пинцет под чёрную защёлку и приподнимите её, чтобы освободить зажим.
Выдвиньте шлейф из-под зажима, чтобы освободить материнскую плату.
Шаг 9
Снимите внешние резиновые накладки, поддев их и вытащив с места.
Шаг 10
Медленно поднимите материнскую плату из корпуса, начиная с конца рядом с местом подключения шлейфа.
Поднимите и вытащите её с места.
Шаг 11

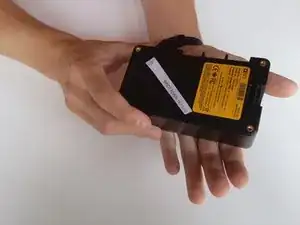

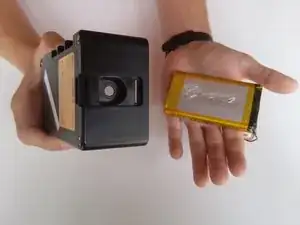

Переверните устройство вниз. Держите устройство и постукивайте им по другой руке с разной силой, чтобы извлечь батарею.
Для извлечения батареи может потребоваться несколько попыток.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
