Замена материнской платы BRCK v1

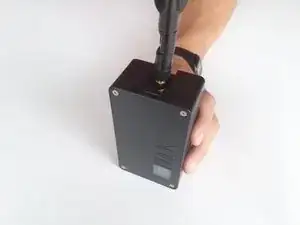

Поставьте устройство на бок так, чтобы антенна находилась сверху.

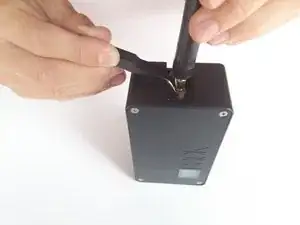

Используя пинцет, зацепите шею антенны (часть, ближайшую к устройству).

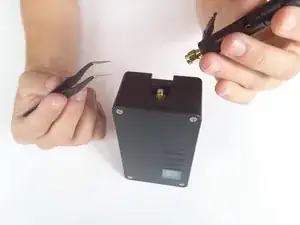

Другой рукой открутите корпус антенны.

Поставьте устройство лицом с BRCK вверх.

Удалите четыре винта (с головкой на 4 мм) в углах устройства с помощью отвертки Hex 2.0.

Снимите верхнюю крышку.

Перепилите черный пластиковый стяжку, удерживающую модем на месте.

Внимание Перепиливая стяжку, вы лишаетесь любой гарантии производителя на устройство.

Удалите подключение, расположенное на краю модема.

Немного поднимите модем, чтобы открыть коричневый коннектор шлейфа и металлическую площадку подключения, расположенные на дне модема.

С помощью пинцета аккуратно нажмите на металлическую пластину и сдвиньте ее вниз к основанию модема, чтобы освободить механизм блокировки.

Опустите пластину и аккуратно извлеките шлейф из лицевой панели.

Внимание Будьте крайне осторожны при выполнении этого шага. Шлейф хрупкий и может сломаться, если его слишком сильно изгибать. Двигайтесь медленно, чтобы не повредить устройство.

Удалите модем из устройства.

Снимите гайку и шайбу с РЧ коннектора, расположенного там, где была подключена антенна.

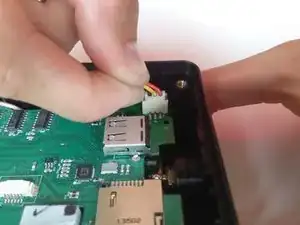

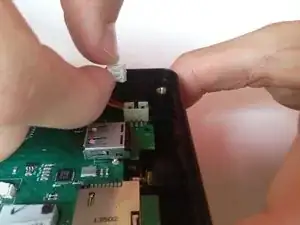

Отключите соединение красного, черного и желтого проводов, подняв вверх.

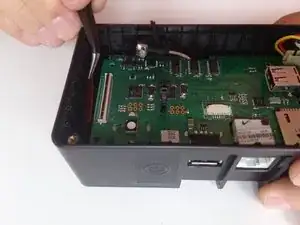

Осторожно вставьте пинцет под черную вкладку и поднимите, чтобы освободить зажим.

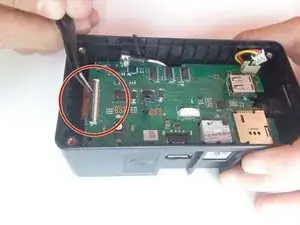

Сдвиньте шлейф из-под зажима, чтобы освободить материнскую плату.

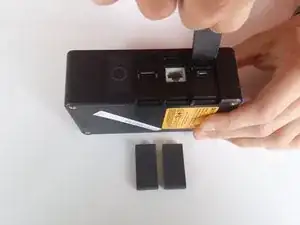

Удалите внешние резиновые накладки, подняв их на место.

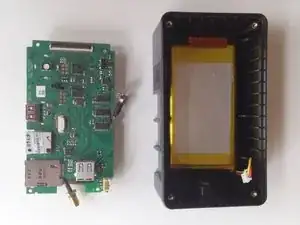

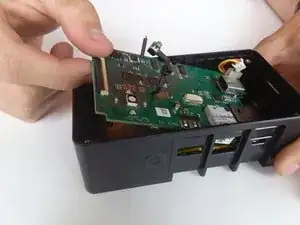

Медленно извлеките материнскую плату из устройства, поднимая ее с конца, соседствующего с соединением шлейфа.

Поднимите и вытяните из места.
