Замена блока питания коммутатора Ubiquiti на 48 портов (US 48 G1)
Относительно распространенная проблема с коммутаторами Ubiquiti — это выход из строя блока питания. Коммутатор с неисправным блоком питания не включится при подключении к сети, но заработает при подаче 24-25В на отдельный 25В порт.
В этом руководстве показано, как заменить блок питания внутри коммутатора на аналогичный блок питания.
Шаг 1

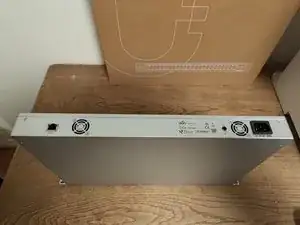

Найдите четыре винта (два сзади, два на дне), которые крепят крышку коммутатора. Один скрыт за наклейкой.
Нет необходимости снимать стойки.
Используйте отвертку PZ2 для удаления винтов.

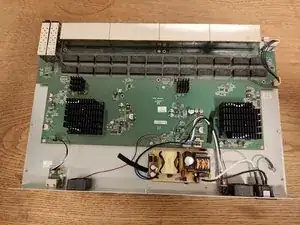

Сдвиньте крышку немного вперед, чтобы открыть коммутатор.
Шаг 2

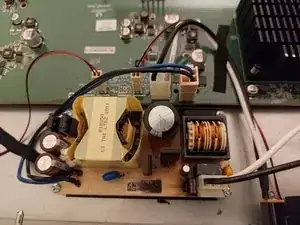

Определите блок питания. Это желтая отдельная плата внизу.

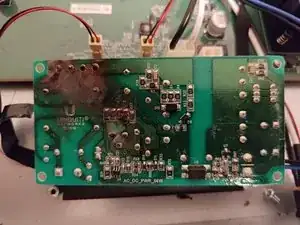

На блоке питания могут быть следы перегрева от неисправности.
Удалите его из коммутатора (4 винта, PZ2).
Сохраните блок питания и винты. Они понадобятся позже.
Шаг 3

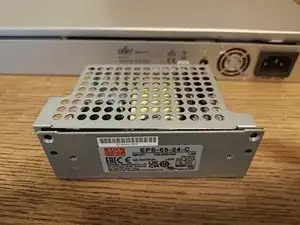

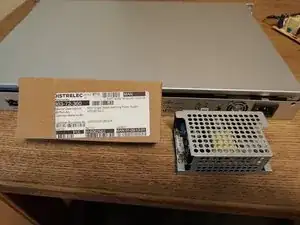

Распакуйте замену блока питания.
Открутите два винта спереди и два сзади, чтобы снять верхнюю металлическую сетку.
Наконец, открутите два задних винта, чтобы освободить плату от нижней металлической сетки.
Шаг 4

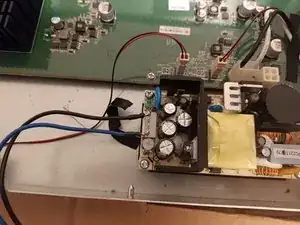

Вставьте новый блок питания в коммутатор и закрепите его оригинальными 4 винтами.
Габариты заменяющего блока питания должны быть идентичны оригиналу.
Основной разъем питания должен подойти к новому блоку питания.
Шаг 5
Отпаивайте 24V провода от старого блока питания.
Определите положительный и отрицательный выходы на новом блоке питания. На этом, положительный вывод внизу на изображении.

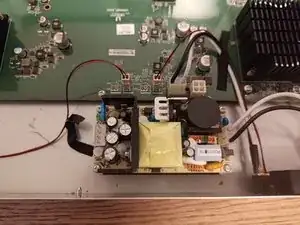

Припаяйте 24V провода к новому блоку питания.
Припаяйте синий (+) провод к низу выходного разъема.
Припаяйте черный (-) провод к верху выходного разъема.
В качестве альтернативы получите правильный разъем, который подходит к блоку питания.
Наконец, подключите 24V к основной плате.
Заключение
Чтобы собрать устройство, закройте крышку и закрепите четыре винта.
Перевод руководства с ifixit.com
