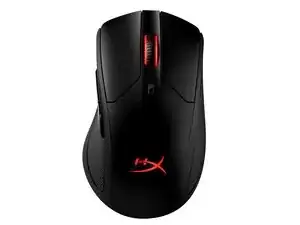

Hyperx Pulsfire Dart — замена энкодера прокрутки (ролика колесика) беспроводной игровой мыши

Потребуется паяльник и навыки пайки.

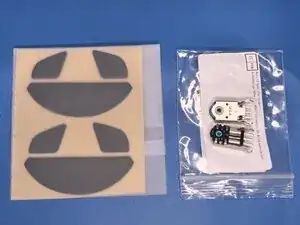

Перед началом ремонта учтите, что вам понадобится энкодер колесика прокрутки размером 13 мм.

Рекомендуется приобрести новый комплект ножек (скольжения) для мыши.

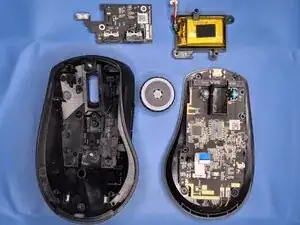

Поскольку почти все внутренние компоненты мыши прикреплены винтами ко дну корпуса, нам нужно снять верхнюю часть.

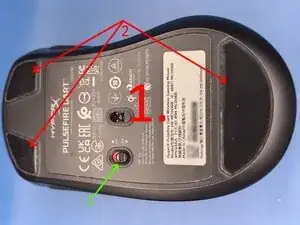

Во-первых, установите мышь в положение ВЫКЛ. [ИЗОБРАЖЕНИЕ 1]

Во-вторых, удалите ножки мыши. На нижней части мыши их три, как показано на изображении. Если вы не приобрели новые ножки, рекомендуется снимать ножки только по бокам в тех местах, где расположены винты, чтобы не потерять герметичность, и они не отпали во время использования. Либо используйте клей для повторного приклеивания ножек. [ИЗОБРАЖЕНИЕ 1]

В-третьих, необходимо удалить 4 винта, как показано на изображении. Три винта — крестообразные (Philsips 3), один — с шестигранной головкой (Torx 6). [ИЗОБРАЖЕНИЕ 2]

После этого верхняя часть мыши должна легко отделиться при небольшом усилии.

Отключите батарею, потянув за разъём, как показано на изображении (разъём, который нужно отключить, более светлый, чем часть, припаянная к печатной плате).

Если разъём не выходит легко, слегка покачивайте его из стороны в сторону, одновременно потягивая на себя, и он должен выйти.

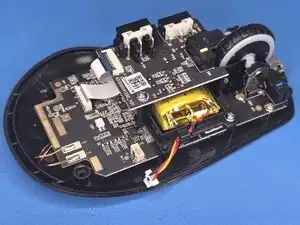

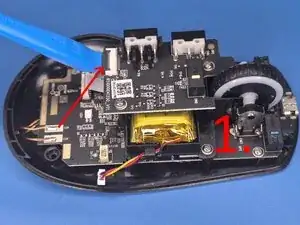

Во-первых, нужно поднять чёрный фиксатор. Для этого можно воспользоваться инструментом для вскрытия, как показано на ИЗОБРАЖЕНИИ 1

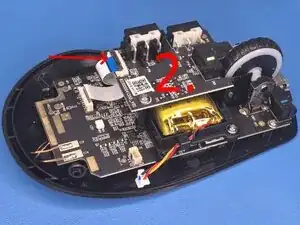

Во-вторых, после поднятия фиксатора вытяните кабель из разъёма. [ИЗОБРАЖЕНИЕ 2]

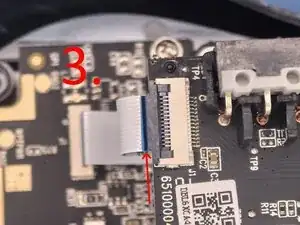

При сборке убедитесь, что кабель полностью вставлен в разъём. [ИЗОБРАЖЕНИЕ 3]

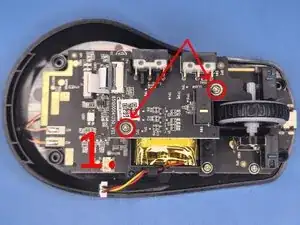

Сначала удалите два крестообразных винта (Philips 1), как показано на ИЗОБРАЖЕНИИ 1.

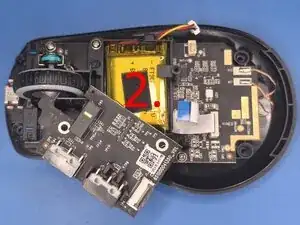

Затем нужно поднять печатную плату на несколько миллиметров, а затем повернуть её примерно на 45°, чтобы вывести плату из колеса прокрутки, как показано на ИЗОБРАЖЕНИИ 2.

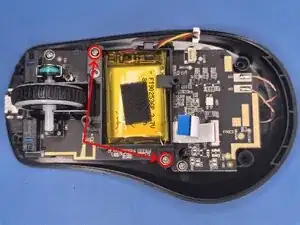

Поскольку батарея уже отключена, осталось удалить два крестообразных винта (Philips 1).

Поднимите батарею вместе с её держателем строго вверх.

Чтобы удалить колесо прокрутки, сначала нужно открепить основную печатную плату.

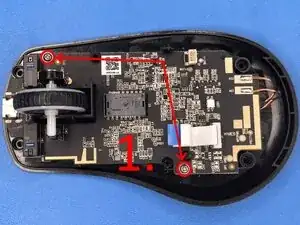

Плата крепится двумя крестообразными винтами (Philips 1). [ИЗОБРАЖЕНИЕ 1]

После удаления двух винтов приподнимите переднюю часть платы, где расположен порт зарядки. [ИЗОБРАЖЕНИЕ 1]

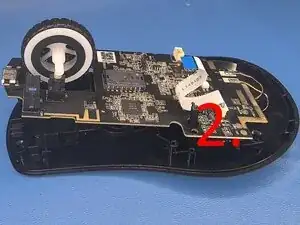

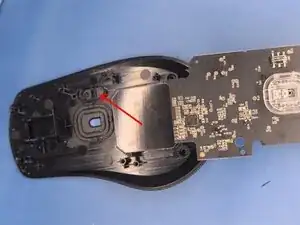

Поднимите плату минимум на 3 см, затем потяните колесо прокрутки влево, а затем строго вверх. [ИЗОБРАЖЕНИЕ 2]

Старайтесь не повредить два провода, расположенные с тыльной стороны платы и подключённые к модулю беспроводной зарядки. При выполнении данного ремонта их снимать не требуется.

Теперь необходимо выпаять энкодер колесика прокрутки (энкодер ролика мыши).

Поместите плату в держатель или зафиксируйте при помощи такелажных плоскогубцев. Если у вас нет этих приспособлений, используйте что-нибудь, чтобы поднять плату над пластиком или другими материалами, которые могут расплавиться или загореться.

Для демонтажа энкодера можно использовать паяльник либо тепловую пушку. Я предпочитаю использовать паяльник, поэтому именно так и поступил.

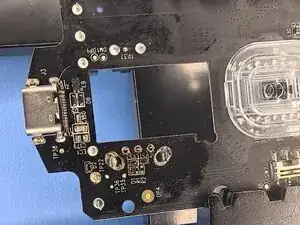

Энкодер крепится на пять выводов. Необходимо выпаять все пять выводов, нанести флюс вокруг каждого и с помощью оплётки и паяльника удалить остатки припоя с отверстий. [ИЗОБРАЖЕНИЕ 1]

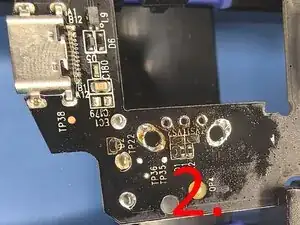

Если возникают трудности с плавлением припоя, добавьте немного свежего припоя, чтобы облегчить процесс. Если у вас недостаточно хорошие навыки пайки, можно перекусить выводы энкодера плоскогубцами и удалять каждый по отдельности. Убедитесь, что из всех отверстий удалён припой, иначе новый энкодер не встанет на место. [ИЗОБРАЖЕНИЕ 2]

Моя оптимальная температура паяльника — 360 °C, но Вы можете использовать ту, которая подходит Вам. Если используется флюс, требующий очистки, рекомендую после пайки использовать изопропиловый спирт. Я использую флюс, не требующий очистки, поэтому ничего дополнительно делать не нужно.

Боковые выводы энкодера изогнуты, поэтому нужно приложить усилие, чтобы они защёлкнулись. Пожалуйста, не пытайтесь выпрямить выводы — они изогнуты намеренно!

Убедитесь, что новый энкодер установлен ровно, чтобы избежать проблем при дальнейшей сборке.

При пайке выводов нанесите достаточное количество припоя, полностью заполнив каждое отверстие. Используйте флюс, чтобы припой оседал только на предназначенных для этого местах.

После выполнения ШАГА 9 для сборки устройства следуйте инструкциям в обратном порядке начиная с ШАГА 7.

Убедитесь, что вы не забыли установить пластиковую деталь переключателя питания на место в нижней части корпуса и что провода беспроводной зарядки не соприкасаются друг с другом.
