Замена шасси коммутатора HP 5406 zl (J8697A)

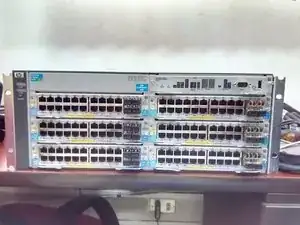

Оборудование поставляется с двумя модулями для установки карты управления и 6 слотами расширения для совместимых модулей.

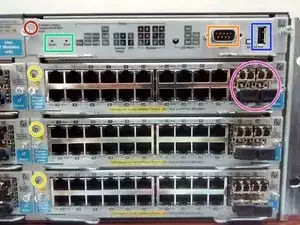

J8726A Модуль управления.

J8705A Модуль 20p 10/100/1000 + 4p SFP.

'RESET' и 'CLEAR' кнопки используются для: 'CLEAR' Стирание только паролей доступа при нажатии в течение как минимум 1 секунды. 'RESET' Восстановление заводских настройок при нажатии в определенной последовательности.

Порт консоли RS232; любая скорость от 2400 до 115200 (коммутатор автоматически определяет скорость) 8 бит данных, 1 бит стопа, без четности, управление потоком установлено на Нет

USB порт

J4858C - HP Gigabit-SX-LC Mini-GBIC

Модули можно извлекать с включенным оборудованием, за исключением 'Модуля управления'.

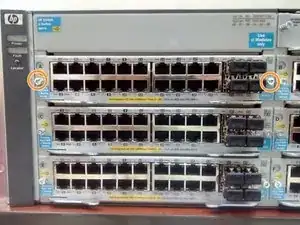

Ослабьте винты, винт имеет пружину, и как только он ослаблен, он будет выброшен и останется в оборудовании.

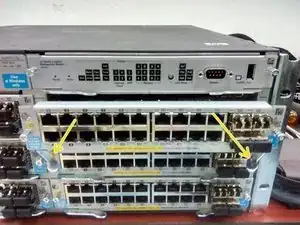

Чтобы удалить модуль, потяните за рукоятки, расположенные на нижней части модуля.

Не извлекайте, пока оборудование включено

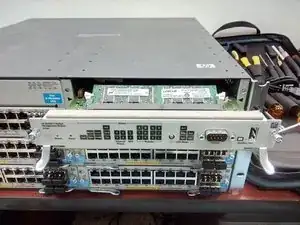

Следуя той же процедуре, что и выше, ослабьте винты и потяните за рычаги модуля, чтобы его удалить.

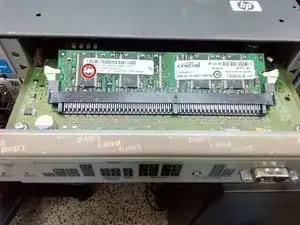

Оперативная память

Флеш-карта
