Замена материнской платы беспроводной игровой мыши Alienware Pro

Переверните мышь так, чтобы снизу была видна нижняя часть.

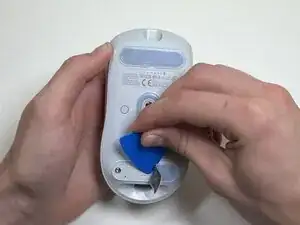

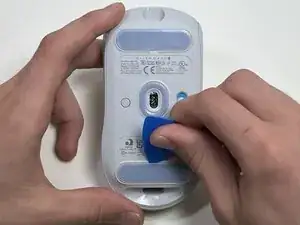

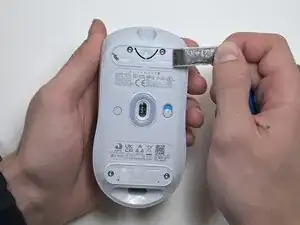

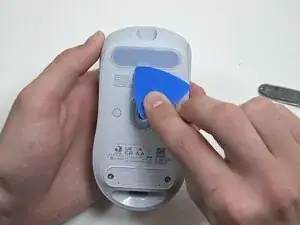

Используйте медиатор для вскрытия, чтобы осторожно отлепить ножку мыши от нижней крышки.

Ножки мыши легко деформируются, поэтому если вы не собираетесь их менять, будьте осторожны и не отрывайте их насильно. Они понадобятся при сборке.

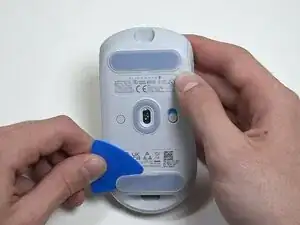

Отлейте и удалите другую ножку мыши.

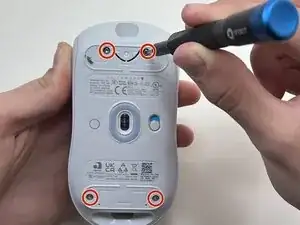

Используйте отвертку Torx с защитой TR6, чтобы выкрутить четыре винта 6 мм, расположенные под ножками.

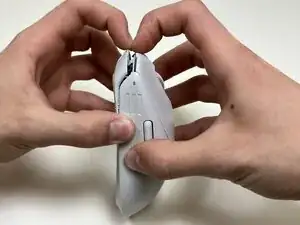

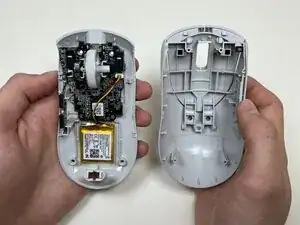

Разделите нижнюю и верхнюю части корпуса мыши руками или лопаткой для вскрытия.

Вставьте конец лопатки в шов между верхней и нижней крышками и проведите по периметру, чтобы освободить защёлки, держащие их вместе.

При освобождении защёлок вы можете услышать щелчки.

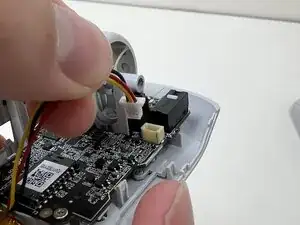

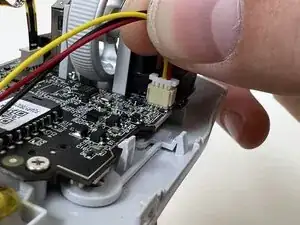

Используйте заострённый конец лопатки, чтобы поочерёдно нажимать на стороны разъёма батареи и «выпятить» его из гнезда.

Избегайте натяжения проводов. Если необходимо, тяните как можно ближе к разъёму, чтобы не повредить мышь.

Батарея приклеена к корпусу.

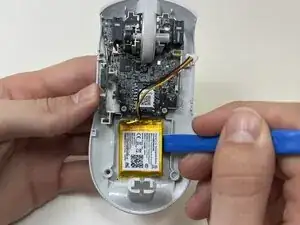

Используйте инструмент для вскрытия или лопатку, чтобы ослабить клей под батареей.

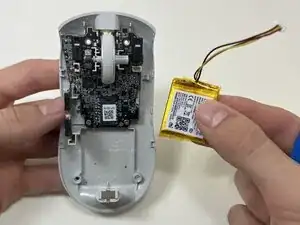

Извлеките батарею.

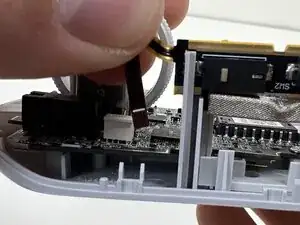

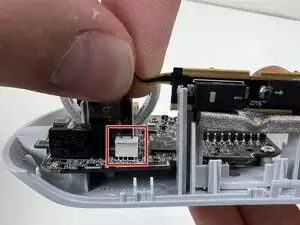

Сожмите верхнюю часть ленточного кабеля.

Аккуратно потяните ленточный кабель, чтобы отсоединить его от разъёма на материнской плате.

При сборке убедитесь, что линии на ленте направлены в правильную сторону.

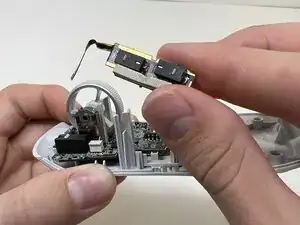

Поднимите панель боковых кнопок из пластикового каркаса.

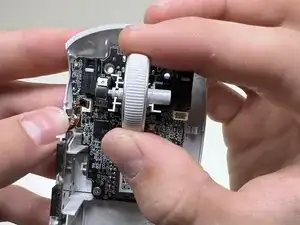

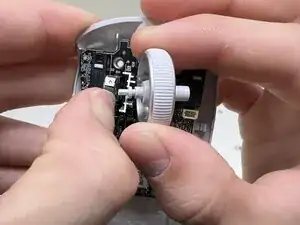

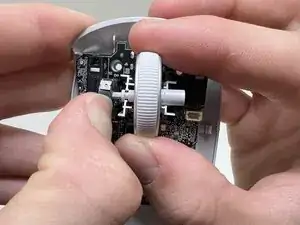

Зафиксируйте энкодер колёсика прокрутки и аккуратно потяните колёсико вправо, чтобы снять его.

Достаточно лёгкого усилия — будьте бережны, чтобы не повредить соседние детали.

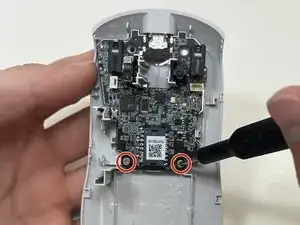

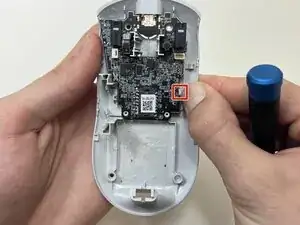

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два винта 5 мм внизу материнской платы.

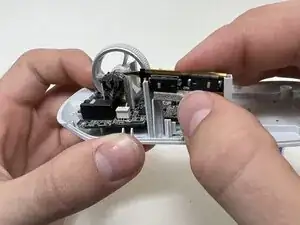

Осторожно оттяните боковой зажим от материнской платы, чтобы освободить её из пластикового каркаса.

Если удобнее, используйте лопатку, чтобы освободить плату из защёлок.

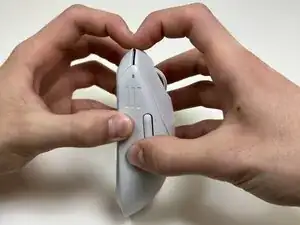

Согните переднюю часть корпуса мыши, чтобы освободить материнскую плату.

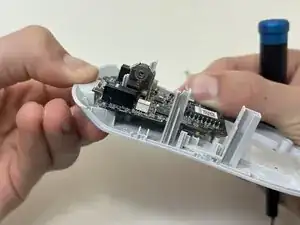

Извлеките материнскую плату из нижней крышки.
