Замена разъемного соединителя модема BRCK v1

Компьютеры

В этом руководстве показано, как снять верхнюю крышку устройства, используя биту 2.0. Это позволяет получить доступ к модему. С помощью пинцета вы легко сможете извлечь модем и заменить разъем, расположенный внизу.

Шаг 1

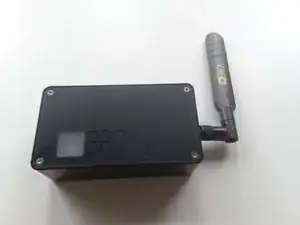

Расположите устройство лицевой стороной BRCK вверх.

Шаг 2

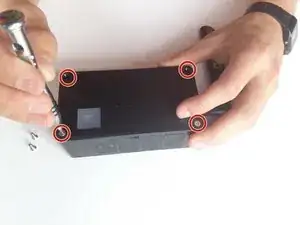

Снимите четыре винта (с головкой на 4 мм) в углах устройства с помощью отвертки с битой 2.0.

Шаг 3

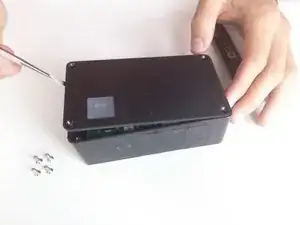

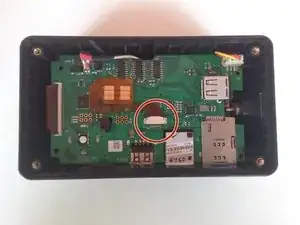

Снимите верхнюю крышку.

Шаг 4

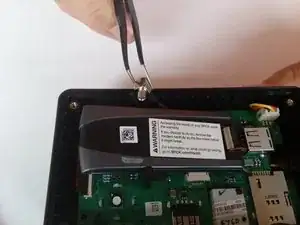

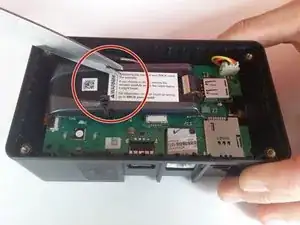

Перережьте черный пластиковый жгут, удерживающий модем на месте.

Внимание Перерезав жгут, вы лишаете себя любой гарантии от производителя на устройство.

Шаг 5

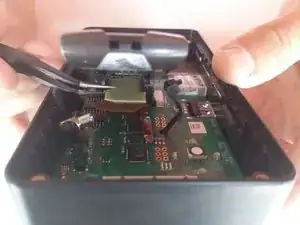

Удалите соединение, расположенное на краю модема.

Шаг 6

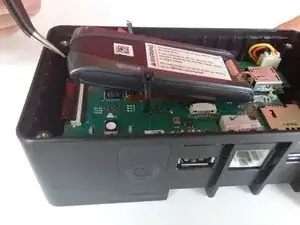

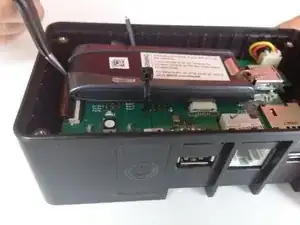

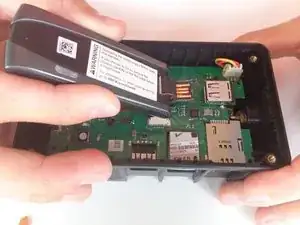

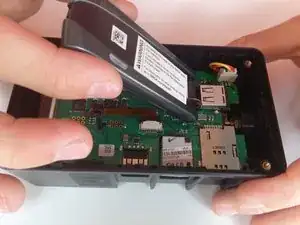

Несколько приподнимите модем, чтобы увидеть коричневый разъем и металлическую соединительную пластину, расположенные на дне модема.

Шаг 7

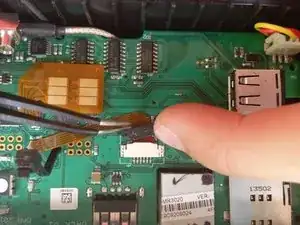

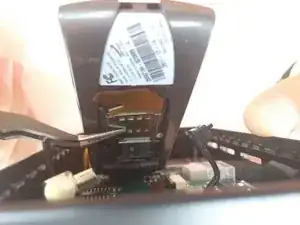

С помощью пинцета аккуратно нажмите на металлическую пластину и переместите ее вниз к основанию модема, чтобы открыть запирающий механизм.

Опустите пластину и осторожно извлеките шнур из лицевой панели.

Внимание Будьте предельно осторожны при выполнении этого шага. Шнур хрупкий и может сломаться при сильном изгибе. Двигайтесь медленно, чтобы не повредить устройство.
