Разборка коммутатора Netgear ProSAFE GS105 Gigabit
Этот гид поможет вам разобрать коммутатор Netgear ProSAFE GS105 Gigabit. Используйте этот гид как отправную точку для доступа к коммутатору перед проведением планового обслуживания.
Шаг 1

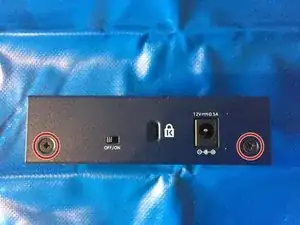

Удалите два винта с фосфорной отверткой PH1 диаметром 4.04 мм и отложите их в сторону.
Шаг 2

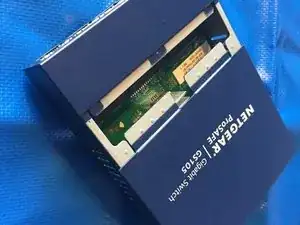

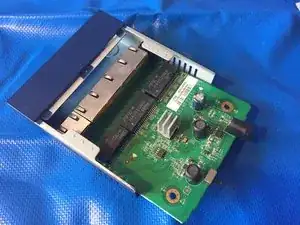

Слегка надавите, чтобы отогнуть верхнюю и заднюю панели коммутатора от корпуса и отложите в сторону.
Шаг 3

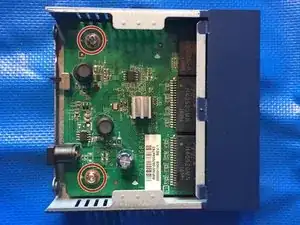

Используйте головку PH2 или отвертку Phillips #2, чтобы удалить винты с фосфорной отверткой диаметром 6.94 мм, которые крепят плату к нижней части корпуса.
ОСТОРОЖНО: На каждом винте имеются по две шайбы, убедитесь, что вы держите их с винтами.
Шаг 4
Слегка поднимите плату от стоек винтов и аккуратно потяните назад, чтобы снять плату с корпуса.
При повторной сборке устройства убедитесь, что вы правильно выровняли порты RJ45 с передней частью корпуса, а плата правильно сидит на стойках перед повторной установкой винтов.
Шаг 5
Плата теперь была удалена из корпуса и готова к обслуживанию или ремонту.
Чтобы собрать устройство обратно, следуйте приведенным шагам в обратном порядке.
Заключение
Вы завершили!
