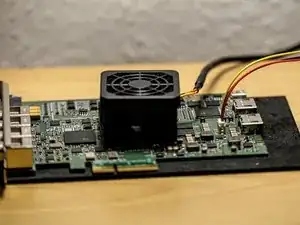

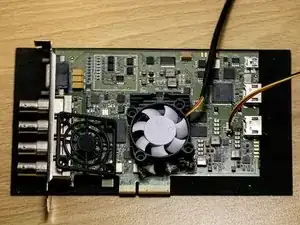

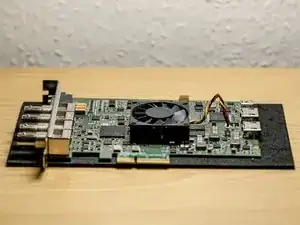

Замена вентилятора DeckLink HD Extreme 3D+

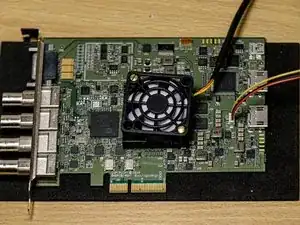

Спасибо за то, что посмотрели это короткое руководство о том, как я решил и заменил очень шумный вентилятор довольно старой карты DeckLink HD Extreme 3D+ от Blackmagic.

Я хотел найти решение без пайки, и вот оно.

У меня ушла примерно неделя, пока я собрал всё необходимое. Время на поиск информации не учитывается.

Уверен, это можно сделать намного аккуратнее. Но я не смотрю на это всё время, поэтому мне не важно, если вокруг много проводов или вентилятор не стоит идеально по центру. Так что действуйте так аккуратно, как хотите, и считайте это скорее источником вдохновения.

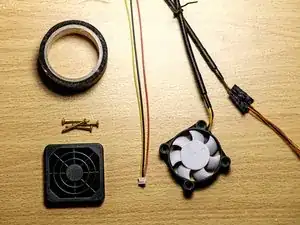

Вам потребуется достаточно много вещей:

• Запасной вентилятор, который, конечно, бесшумный!
• Возможно, небольшая защитная решётка для установки сверху.
• Новые винты (M2)
• 3-контактный 1.5 ZH 1,5 мм мини майкро JST
• Изоляционная лента.

Технические характеристики моего заменяемого вентилятора:

Размер 40 мм

Толщина 10 мм

Шаг крепёжных отверстий 32,5 мм

Скорость вращения 4500 об/мин ± 10%

Поток воздуха 8,26 м3/ч

Шум 14,9 дБ(А)

Подшипник FDB (жидкостно-динамический) Длина кабеля 30 см Разъём 3-контактный

Питание 6,5~12 В постоянного тока / 0,02А ~ 0,05А / 0,13Вт ~ 0,6Вт

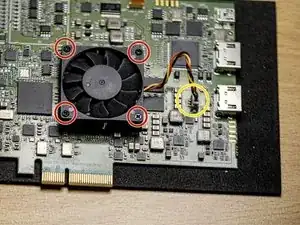

Оригинальный вентилятор:

COFAN F-4008L 12B

DC12V 0.10A

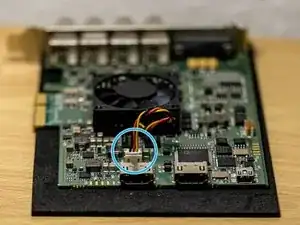

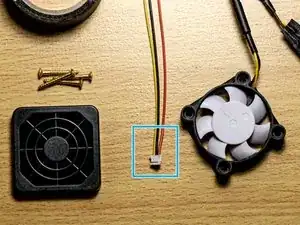

JST — это маленький белый разъём. На плате установлен 3-контактный 1.5 ZH 1,5 мм мини майкро JST. Я купил несколько штук после приблизительного измерения, и они подошли.

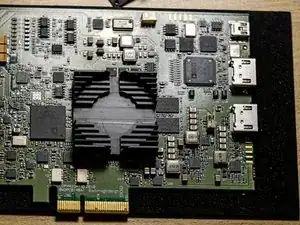

Я сходил в местный магазин, чтобы подобрать правильный размер для вентилятора. Но это определённо M2, потому что вентилятор крепится к радиатору снизу. В моём случае я взял винты длиной 2 см, но 16 мм было бы достаточно.

Просто выполните онлайн-поиск, где купить эти детали.

Удачи!
